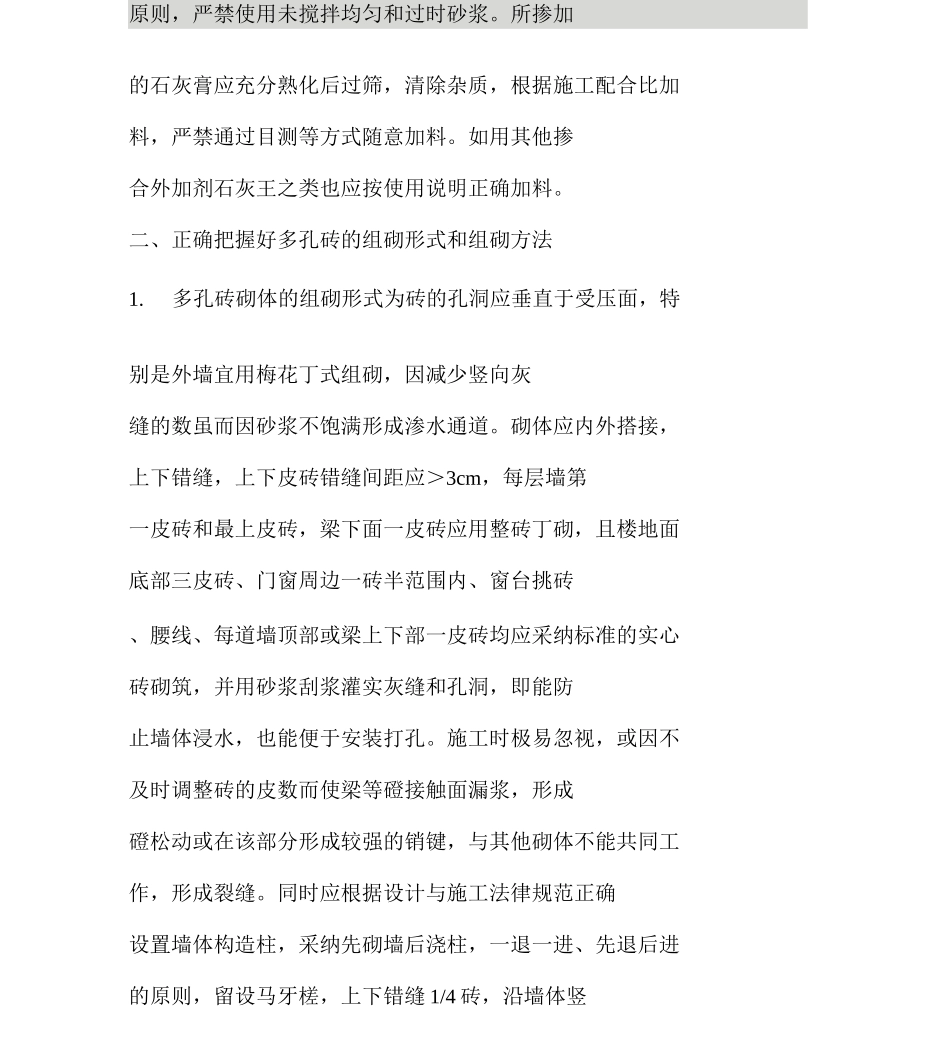

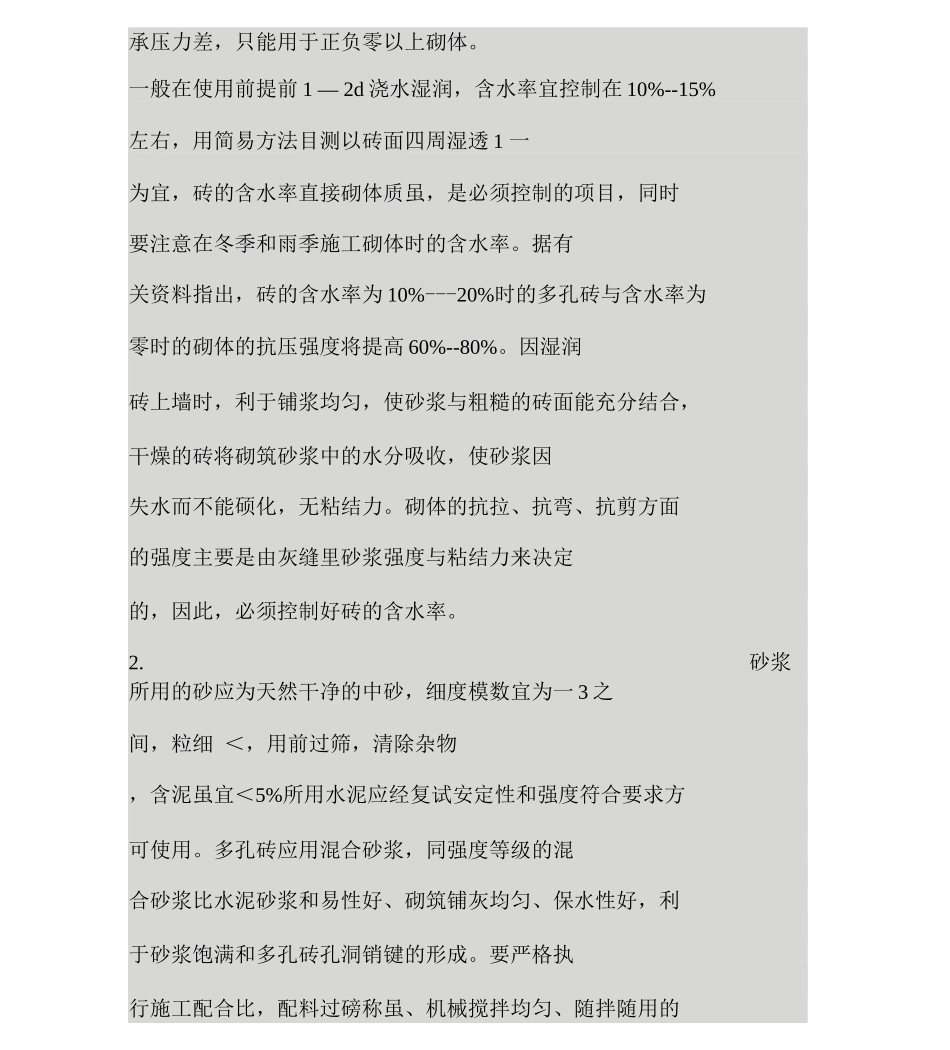

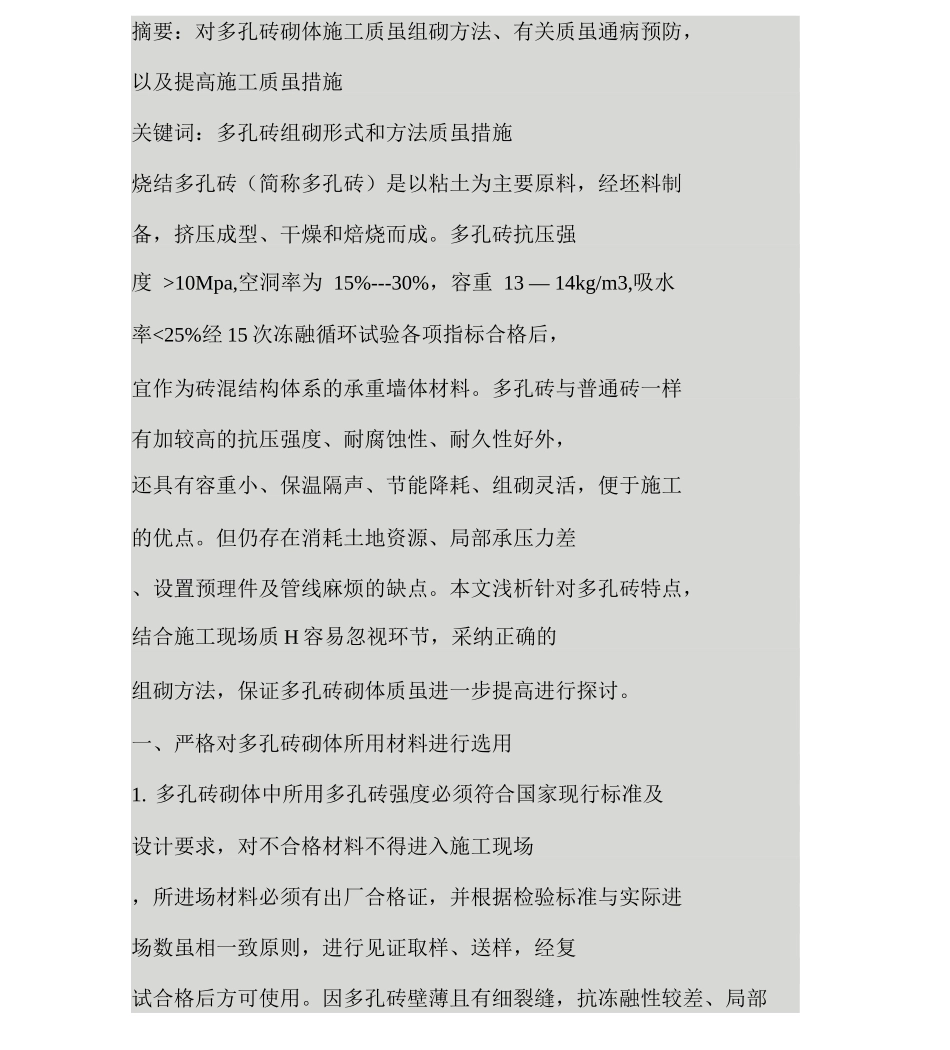

摘要：对多孔砖砌体施工质虽组砌方法、有关质虽通病预防，以及提高施工质虽措施关键词：多孔砖组砌形式和方法质虽措施烧结多孔砖（简称多孔砖）是以粘土为主要原料，经坯料制备，挤压成型、干燥和焙烧而成。多孔砖抗压强度 >10Mpa,空洞率为 15%---30%，容重 13 — 14kg/m3,吸水率<25%经 15 次冻融循环试验各项指标合格后，宜作为砖混结构体系的承重墙体材料。多孔砖与普通砖一样有加较高的抗压强度、耐腐蚀性、耐久性好外，还具有容重小、保温隔声、节能降耗、组砌灵活，便于施工的优点。但仍存在消耗土地资源、局部承压力差、设置预理件及管线麻烦的缺点。本文浅析针对多孔砖特点，结合施工现场质 H 容易忽视环节，采纳正确的组砌方法，保证多孔砖砌体质虽进一步提高进行探讨。一、严格对多孔砖砌体所用材料进行选用1. 多孔砖砌体中所用多孔砖强度必须符合国家现行标准及设计要求，对不合格材料不得进入施工现场，所进场材料必须有出厂合格证，并根据检验标准与实际进场数虽相一致原则，进行见证取样、送样，经复试合格后方可使用。因多孔砖壁薄且有细裂缝，抗冻融性较差、局部承压力差，只能用于正负零以上砌体。一般在使用前提前 1 — 2d 浇水湿润，含水率宜控制在 10%--15%左右，用简易方法目测以砖面四周湿透 1 一为宜，砖的含水率直接砌体质虽，是必须控制的项目，同时要注意在冬季和雨季施工砌体时的含水率。据有关资料指出，砖的含水率为 10%---20%时的多孔砖与含水率为零时的砌体的抗压强度将提高 60%--80%。因湿润砖上墙时，利于铺浆均匀，使砂浆与粗糙的砖面能充分结合，干燥的砖将砌筑砂浆中的水分吸收，使砂浆因失水而不能硕化，无粘结力。砌体的抗拉、抗弯、抗剪方面的强度主要是由灰缝里砂浆强度与粘结力来决定的，因此，必须控制好砖的含水率。2.砂浆所用的砂应为天然干净的中砂，细度模数宜为一 3 之间，粒细 ＜，用前过筛，清除杂物，含泥虽宜＜5%所用水泥应经复试安定性和强度符合要求方可使用。多孔砖应用混合砂浆，同强度等级的混合砂浆比水泥砂浆和易性好、砌筑铺灰均匀、保水性好，利于砂浆饱满和多孔砖孔洞销键的形成。要严格执行施工配合比，配料过磅称虽、机械搅拌均匀、随拌随用的原则，严禁使用未搅拌均匀和过时砂浆。所掺加的石灰膏应充分熟化后过筛，清除杂质，根据施工配合比加料，严禁通过目测等方式随意加料。如用其他掺合外加剂石灰王之类也应按使用说明正确加料。二、正确把握好多孔砖的...
