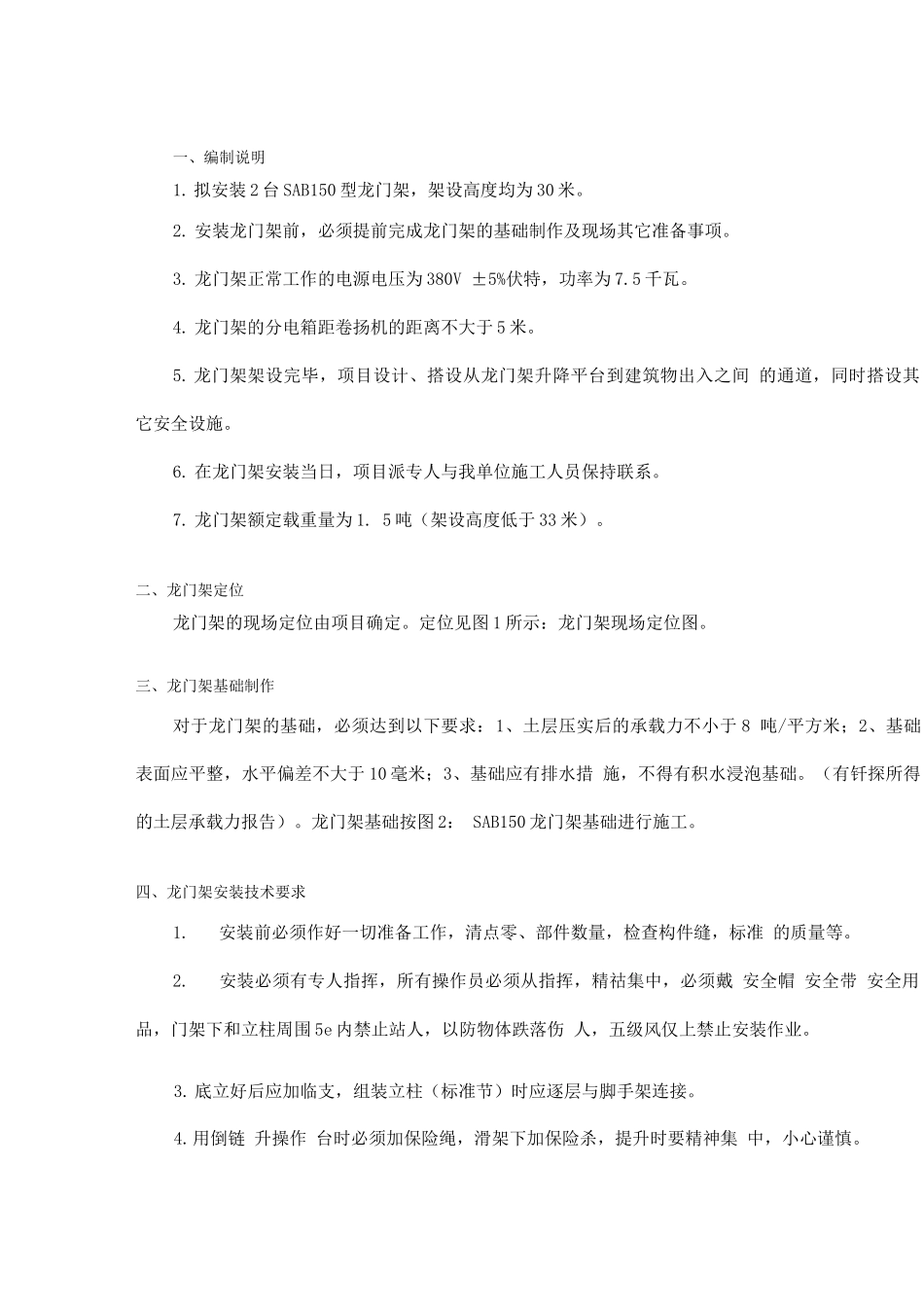

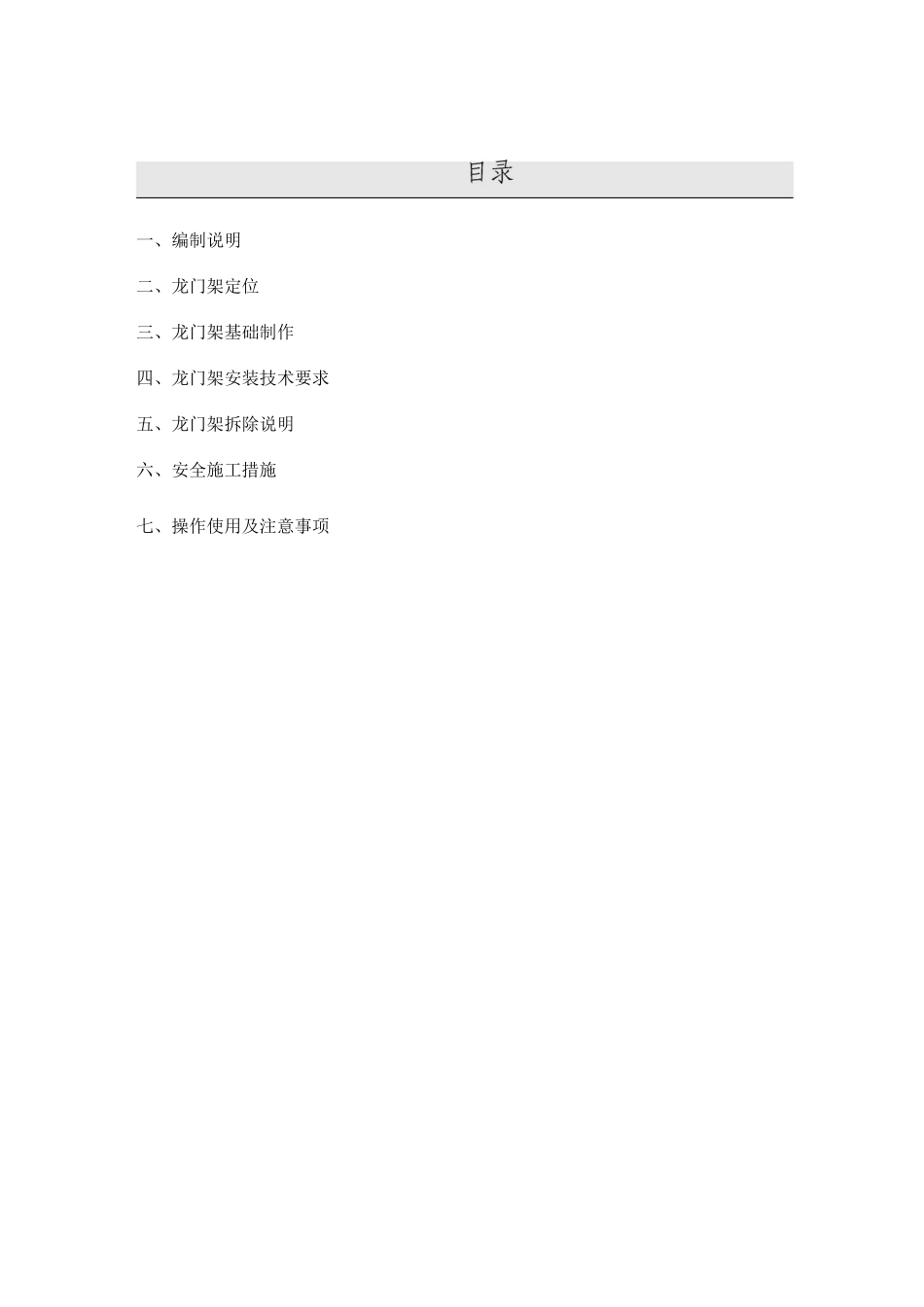

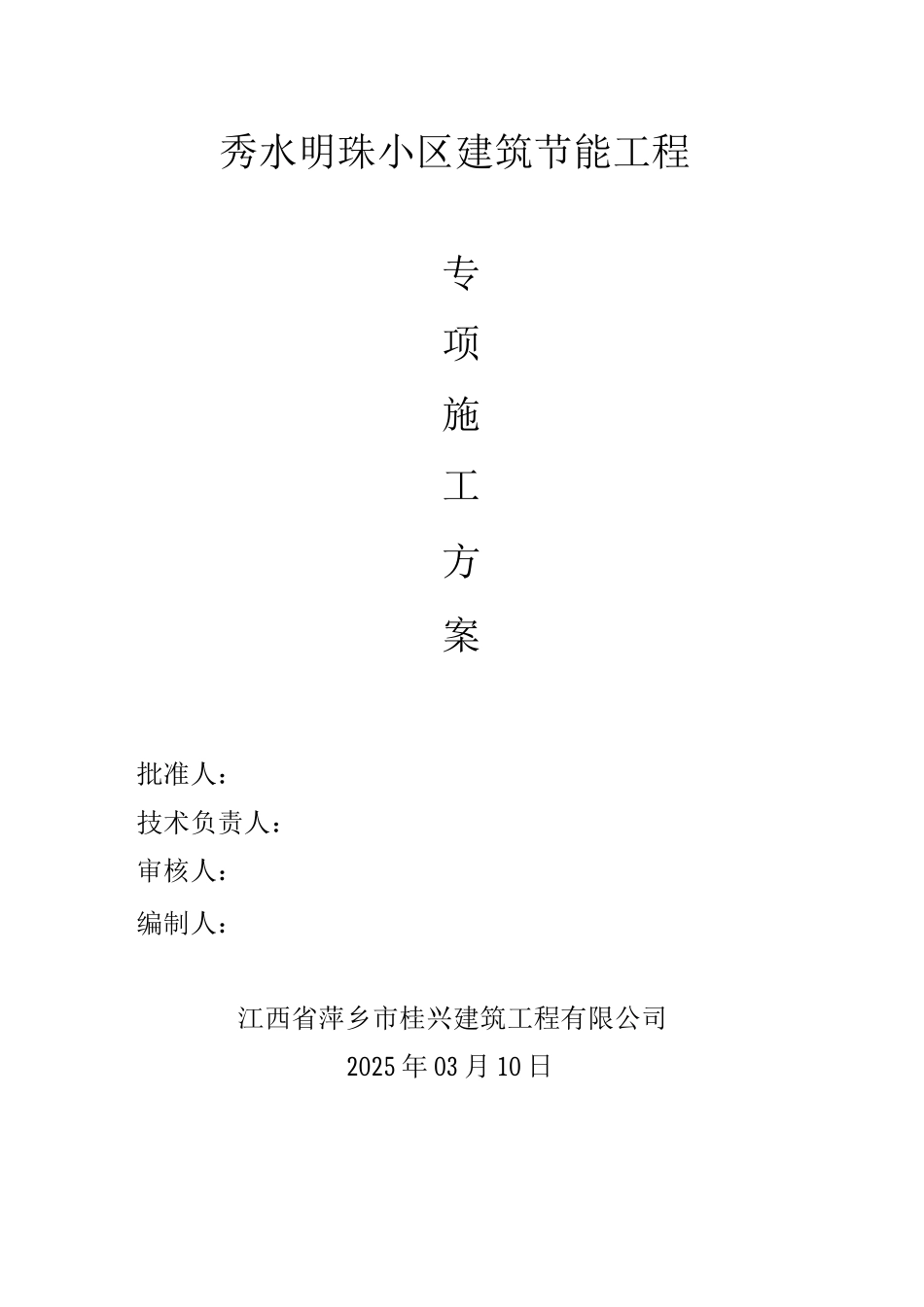

秀水明珠小区建筑节能工程专项施工方案批准人:技术负责人:审核人:编制人:江西省萍乡市桂兴建筑工程有限公司2025 年 03 月 10 日一、编制说明二、龙门架定位三、龙门架基础制作四、龙门架安装技术要求五、龙门架拆除说明六、安全施工措施七、操作使用及注意事项一、编制说明1. 拟安装 2 台 SAB150 型龙门架,架设高度均为 30 米。2. 安装龙门架前,必须提前完成龙门架的基础制作及现场其它准备事项。3. 龙门架正常工作的电源电压为 380V ±5%伏特,功率为 7.5 千瓦。4. 龙门架的分电箱距卷扬机的距离不大于 5 米。5. 龙门架架设完毕,项目设计、搭设从龙门架升降平台到建筑物出入之间 的通道,同时搭设其它安全设施。6. 在龙门架安装当日,项目派专人与我单位施工人员保持联系。7. 龙门架额定载重量为 1. 5 吨(架设高度低于 33 米)。二、龙门架定位龙门架的现场定位由项目确定。定位见图 1 所示:龙门架现场定位图。三、龙门架基础制作对于龙门架的基础,必须达到以下要求:1、土层压实后的承载力不小于 8 吨/平方米;2、基础表面应平整,水平偏差不大于 10 毫米;3、基础应有排水措 施,不得有积水浸泡基础。(有钎探所得的土层承载力报告)。龙门架基础按图 2: SAB150 龙门架基础进行施工。四、龙门架安装技术要求1. 安装前必须作好一切准备工作,清点零、部件数量,检查构件缝,标准 的质量等。2. 安装必须有专人指挥,所有操作员必须从指挥,精祜集中,必须戴 安全帽 安全带 安全用品,门架下和立柱周围 5e 内禁止站人,以防物体跌落伤 人,五级风仅上禁止安装作业。3. 底立好后应加临支,组装立柱(标准节)时应逐层与脚手架连接。4.用倒链 升操作 台时必须加保险绳,滑架下加保险杀,提升时要精神集 中,小心谨慎。5. 工件与零件传递不得扔抛,需放到工具袋中上下传递。严禁整体安装。6.龙安装完 应组织有关部门验收,试吊重量为设计荷载的 125%。验收 合格方可使用,龙门架荷重 1.5 吨,天梁下面 4 米处必须安装高度限位器。7. 龙门架 期安装高度 12 米,不需要陀墙。龙 架通过自升来满足使用要求。 需要附墙必须按图3:龙门架附墙立面图要求进行,在相应的建筑物楼层用巾 48 钢管、扣件与建筑物连接。8. 在安装过程中必须注意控制龙门架架身垂瓴度在 0.15%内;两 轨平行度 偏差不大于 5mm ;标准届接头处阶差小于 1mm ;各连接螺栓必须紧固。9. 龙门...
