大件吊装方案

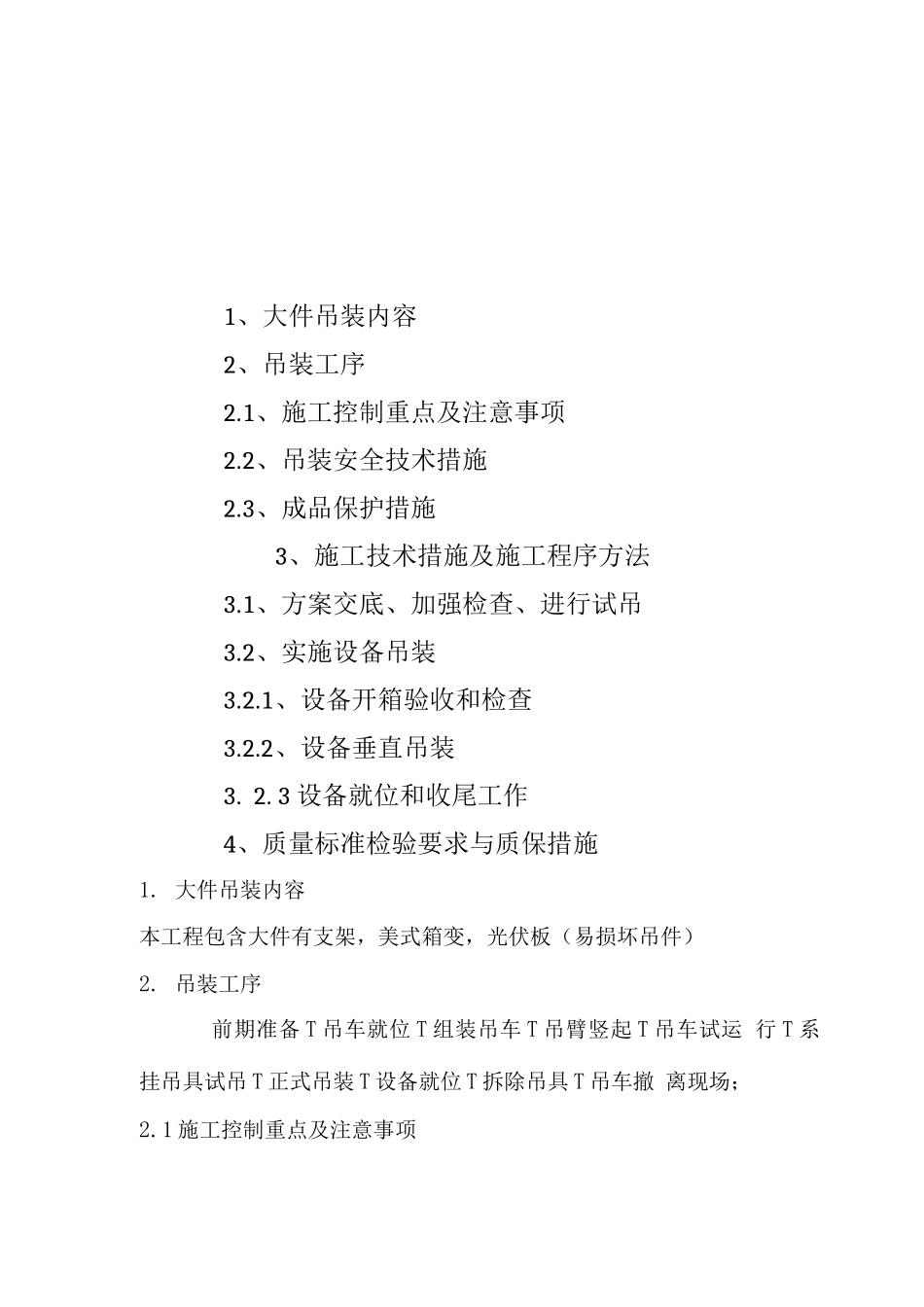

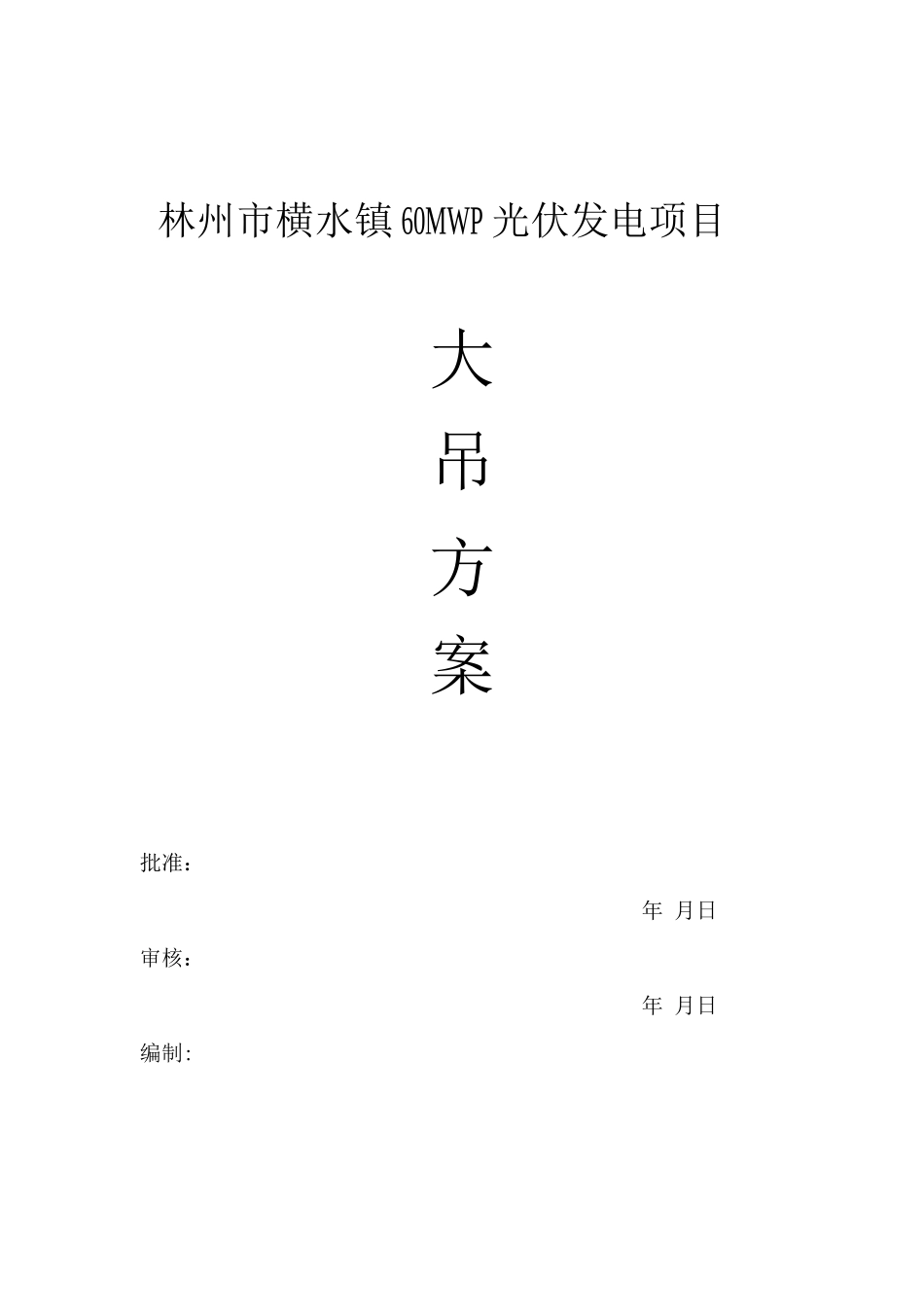

林州市横水镇 60MWP 光伏发电项目大吊方案批准：年 月日审核：年 月日编制:1、大件吊装内容2、吊装工序2.1、施工控制重点及注意事项2.2、吊装安全技术措施2.3、成品保护措施3、施工技术措施及施工程序方法3.1、方案交底、加强检查、进行试吊3.2、实施设备吊装3.2.1、设备开箱验收和检查3.2.2、设备垂直吊装3. 2. 3 设备就位和收尾工作4、质量标准检验要求与质保措施1. 大件吊装内容本工程包含大件有支架，美式箱变，光伏板（易损坏吊件）2. 吊装工序前期准备 T 吊车就位 T 组装吊车 T 吊臂竖起 T 吊车试运 行 T 系挂吊具试吊 T 正式吊装 T 设备就位 T 拆除吊具 T 吊车撤 离现场；2.1 施工控制重点及注意事项① 施工过程中，专人盯控，认真观察钢筋笼的提升及变化情况， 如有异常，马上通知吊车司机，停止作业。施工前根据吊车的起 吊高度，安放位置，确定吊车施工不侵界线的位置，标记白线， 防护员在既有线一侧站立于该线上，观察吊车顶端是否超限。吊 装时及时通知现场指挥人员，调整吊车吊装。② 钢筋笼的箍圈焊接必须牢固；主、副钩限位卡必须检查仔 细，防止脱钩。③ 起吊物件应使用交互捻制交绕的钢丝绳，钢丝绳如有扭结、 变形、断丝、锈蚀等异常现象，应及时报废。卡环应使其长度方 向受力，抽销卡环应预防销子滑脱，有缺陷的卡环严禁使用。④ 起吊物件时，起重臂回转所涉及区域内和重物的下方，严 禁站人，不准靠近被吊物件和将头部伸进起吊物下方观察情况，也禁止站在起吊物件上。⑤ 起重作业时，司机应听从信号员的指挥，禁止其他人员与 司机谈话或随意指挥，如发现起吊不良时，必须通过信号指挥员 处理，有紧急情况除外。⑥ 起吊物件时，作业人员不得在已受力索具附近停留，特别 不能停留在受力索具的内侧。⑦ 起重作业时，应由技术熟练、懂得起重机械性能的人担任 指挥信号，指挥时应站在能够照顾到全面工作的地点，所发信号 应实现统一，并做到准确、宏亮和清楚。⑧ 放置物件时，应缓慢下降，确认物件放置平稳牢靠，方可 松钩，以免物件倾斜翻倒伤人。⑨ 物件起吊时，先将物件提升离地面 10〜20cm,经检查确认无 异常现象时，方可继续提升。⑩ 起吊重物件时，应确认所起吊物件的实际重量，依次来推 算主臂的最大仰角，保证吊车不倾覆，如不明确时，应经操作者 或技术人员计算确定。工段长期租用的吊车为 25K 吊车，施工参 数如下：QY25T 汽车起重机副臂起重性能表（侧...
