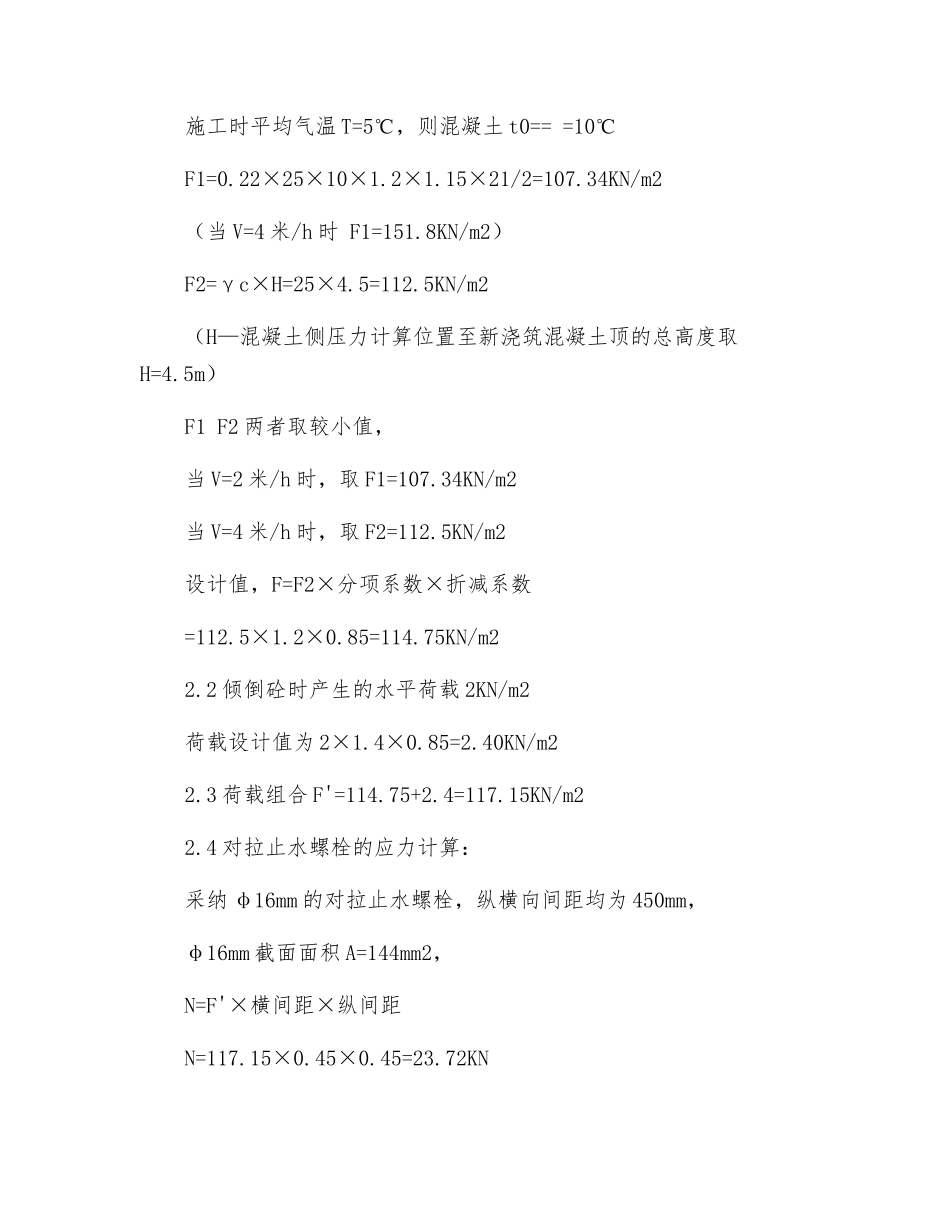

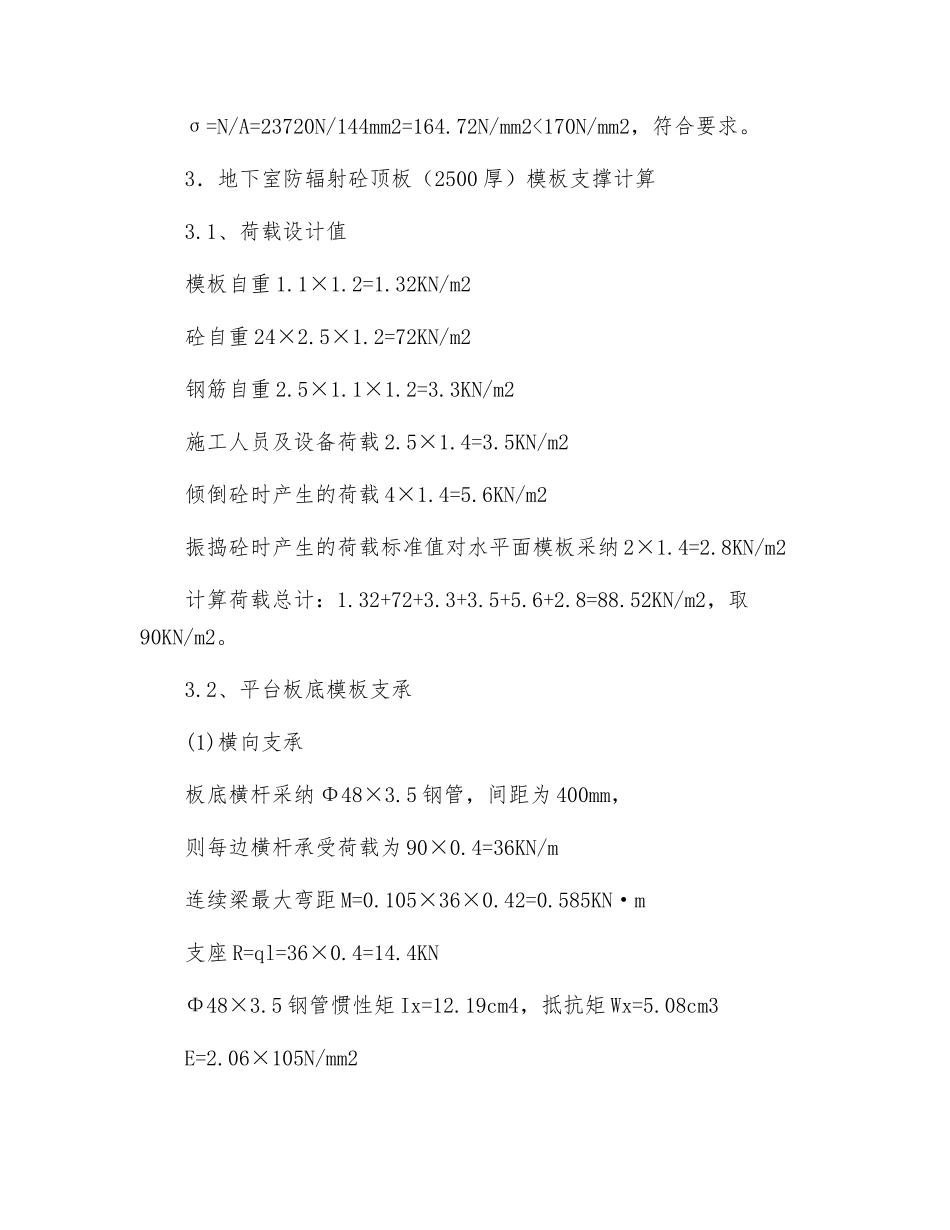

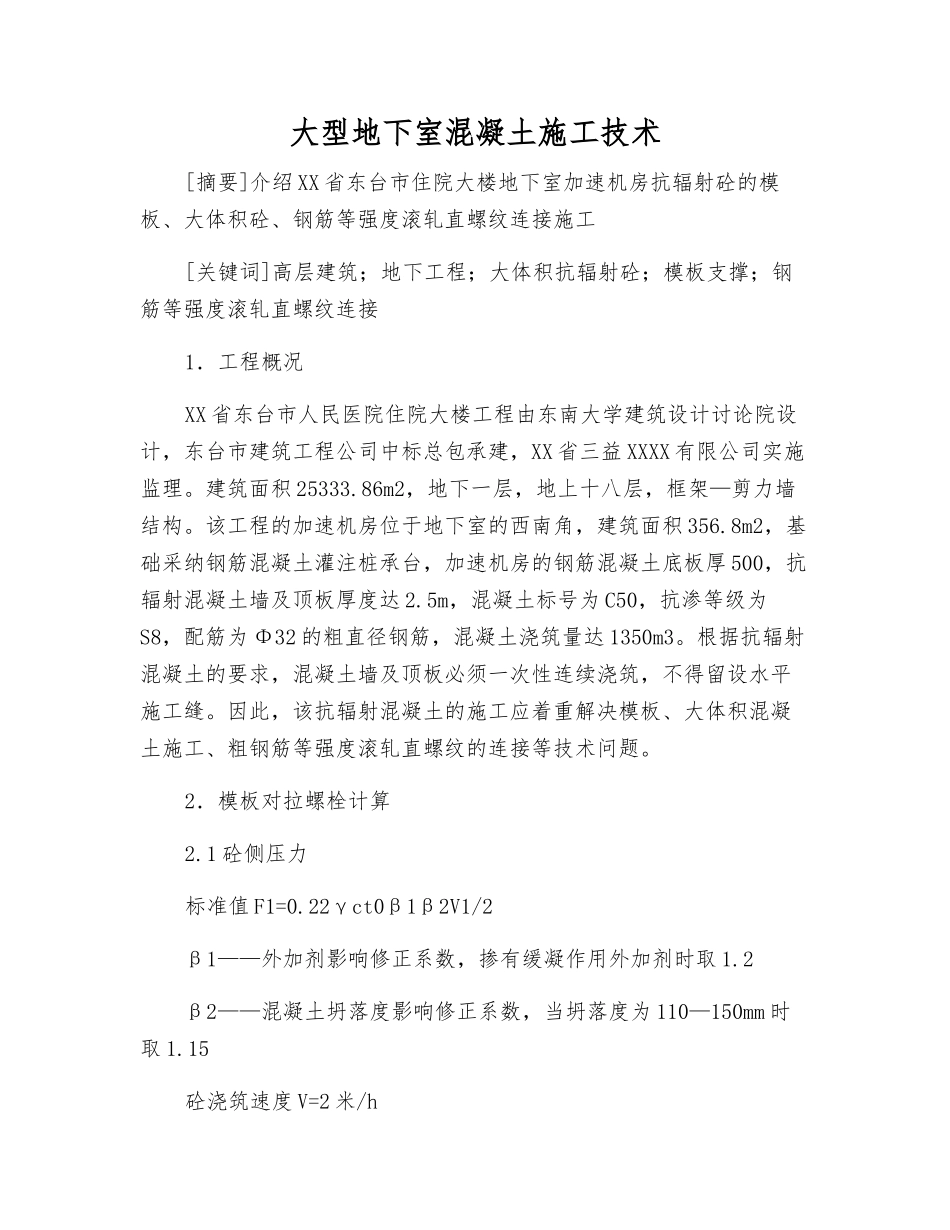

大型地下室混凝土施工技术[摘要]介绍 XX 省东台市住院大楼地下室加速机房抗辐射砼的模板、大体积砼、钢筋等强度滚轧直螺纹连接施工[关键词]高层建筑；地下工程；大体积抗辐射砼；模板支撑；钢筋等强度滚轧直螺纹连接1．工程概况XX 省东台市人民医院住院大楼工程由东南大学建筑设计讨论院设计，东台市建筑工程公司中标总包承建，XX 省三益 XXXX 有限公司实施监理。建筑面积 25333.86m2，地下一层，地上十八层，框架—剪力墙结构。该工程的加速机房位于地下室的西南角，建筑面积 356.8m2，基础采纳钢筋混凝土灌注桩承台，加速机房的钢筋混凝土底板厚 500，抗辐射混凝土墙及顶板厚度达 2.5m，混凝土标号为 C50，抗渗等级为S8，配筋为 Φ32 的粗直径钢筋，混凝土浇筑量达 1350m3。根据抗辐射混凝土的要求，混凝土墙及顶板必须一次性连续浇筑，不得留设水平施工缝。因此，该抗辐射混凝土的施工应着重解决模板、大体积混凝土施工、粗钢筋等强度滚轧直螺纹的连接等技术问题。2．模板对拉螺栓计算2.1 砼侧压力标准值 F1=0.22γct0β1β2V1/2β1——外加剂影响修正系数，掺有缓凝作用外加剂时取 1.2β2——混凝土坍落度影响修正系数，当坍落度为 110—150mm 时取 1.15砼浇筑速度 V=2 米/h施工时平均气温 T=5℃，则混凝土 t0== =10℃F1=0.22×25×10×1.2×1.15×21/2=107.34KN/m2（当 V=4 米/h 时 F1=151.8KN/m2）F2=γc×H=25×4.5=112.5KN/m2（H—混凝土侧压力计算位置至新浇筑混凝土顶的总高度取H=4.5m）F1 F2 两者取较小值，当 V=2 米/h 时，取 F1=107.34KN/m2当 V=4 米/h 时，取 F2=112.5KN/m2设计值，F=F2×分项系数×折减系数=112.5×1.2×0.85=114.75KN/m22.2 倾倒砼时产生的水平荷载 2KN/m2荷载设计值为 2×1.4×0.85=2.40KN/m22.3 荷载组合 F'=114.75+2.4=117.15KN/m22.4 对拉止水螺栓的应力计算：采纳 φ16mm 的对拉止水螺栓，纵横向间距均为 450mm，φ16mm 截面面积 A=144mm2，N=F'×横间距×纵间距N=117.15×0.45×0.45=23.72KNσ=N/A=23720N/144mm2=164.72N/mm2<170N/mm2，符合要求。3．地下室防辐射砼顶板（2500 厚）模板支撑计算3.1、荷载设计值模板自重 1.1×1.2=1.32KN/m2砼自重 24×2.5×1.2=72KN/m2钢筋自重 2.5×1.1×1.2=3.3KN/m2施工人员及设备荷载 2.5×1.4=3.5KN/m2倾倒砼时产生的荷载 4×1.4=5.6KN/m2振捣砼时产生的荷载标准值对水平面模板采纳 2×1.4=2.8KN/m2计算荷...
