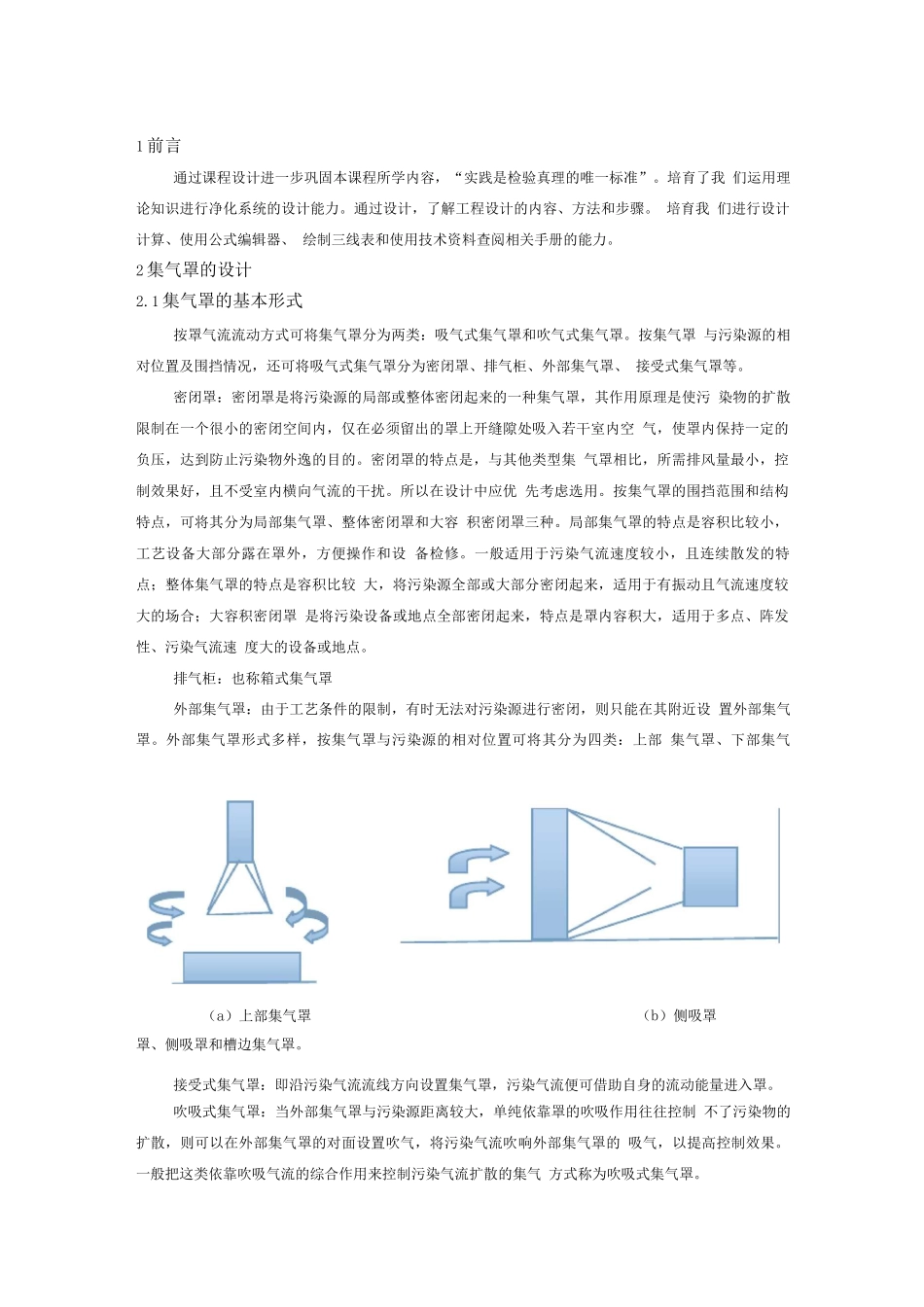

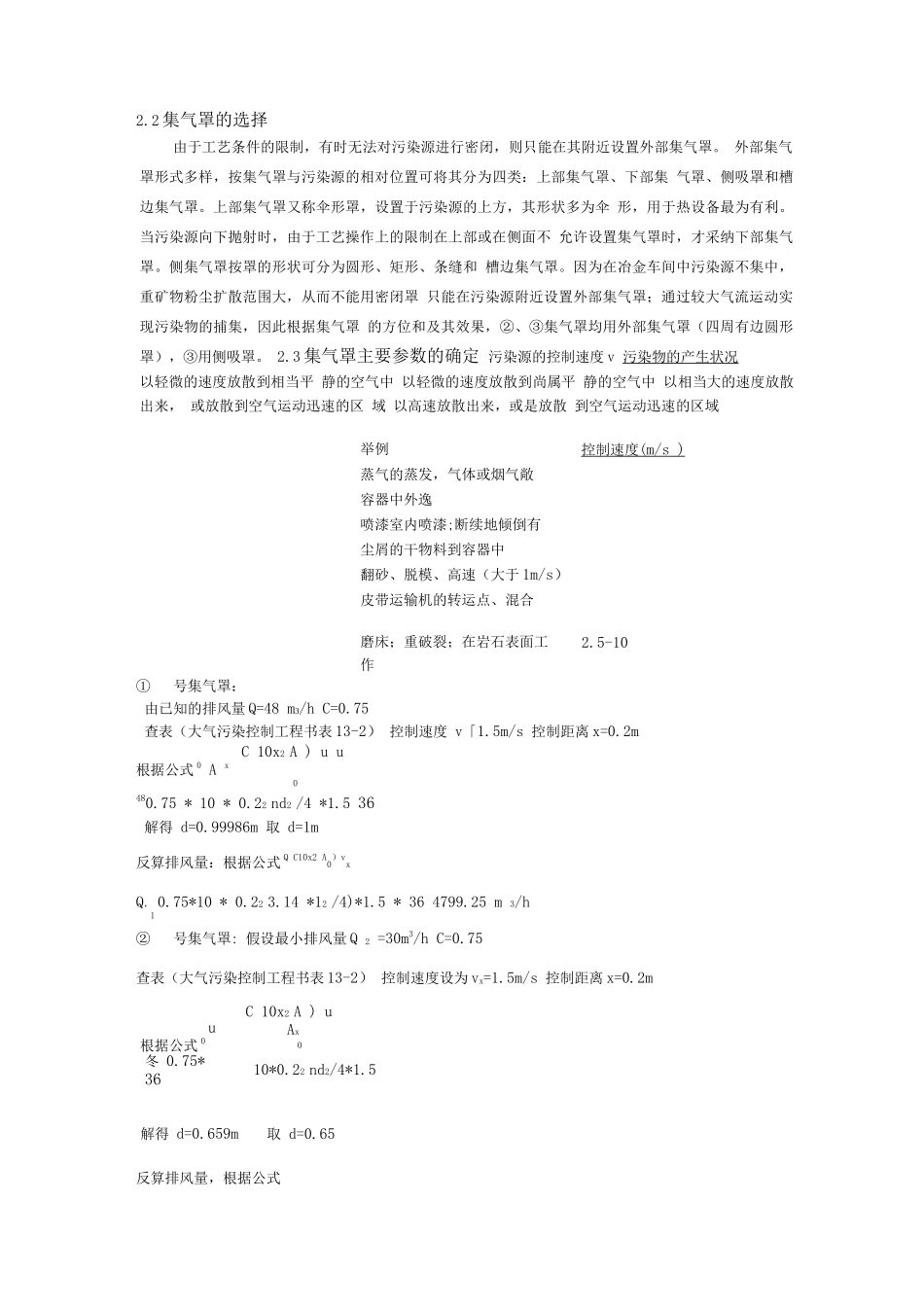

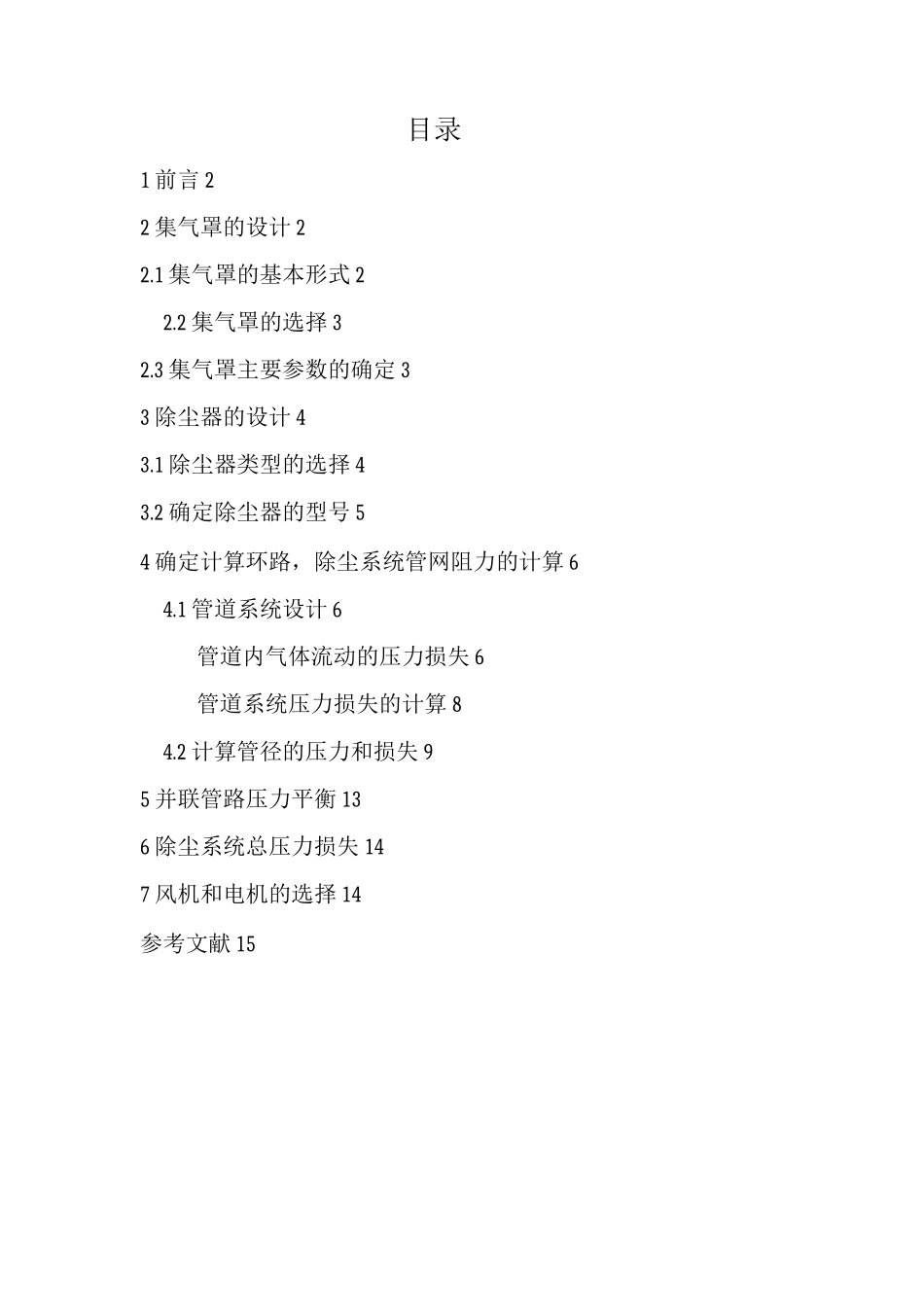

目录1 前言 22 集气罩的设计 22.1 集气罩的基本形式 22.2 集气罩的选择 32.3 集气罩主要参数的确定 33 除尘器的设计 43.1 除尘器类型的选择 43.2 确定除尘器的型号 54 确定计算环路，除尘系统管网阻力的计算 64.1 管道系统设计 6管道内气体流动的压力损失 6管道系统压力损失的计算 84.2 计算管径的压力和损失 95 并联管路压力平衡 136 除尘系统总压力损失 147 风机和电机的选择 14参考文献 151 前言通过课程设计进一步巩固本课程所学内容，“实践是检验真理的唯一标准”。培育了我 们运用理论知识进行净化系统的设计能力。通过设计，了解工程设计的内容、方法和步骤。 培育我 们进行设计计算、使用公式编辑器、 绘制三线表和使用技术资料查阅相关手册的能力。2 集气罩的设计2.1 集气罩的基本形式按罩气流流动方式可将集气罩分为两类：吸气式集气罩和吹气式集气罩。按集气罩 与污染源的相对位置及围挡情况，还可将吸气式集气罩分为密闭罩、排气柜、外部集气罩、 接受式集气罩等。密闭罩：密闭罩是将污染源的局部或整体密闭起来的一种集气罩，其作用原理是使污 染物的扩散限制在一个很小的密闭空间内，仅在必须留出的罩上开缝隙处吸入若干室内空 气，使罩内保持一定的负压，达到防止污染物外逸的目的。密闭罩的特点是，与其他类型集 气罩相比，所需排风量最小，控制效果好，且不受室内横向气流的干扰。所以在设计中应优 先考虑选用。按集气罩的围挡范围和结构特点，可将其分为局部集气罩、整体密闭罩和大容 积密闭罩三种。局部集气罩的特点是容积比较小，工艺设备大部分露在罩外，方便操作和设 备检修。一般适用于污染气流速度较小，且连续散发的特点；整体集气罩的特点是容积比较 大，将污染源全部或大部分密闭起来，适用于有振动且气流速度较大的场合；大容积密闭罩 是将污染设备或地点全部密闭起来，特点是罩内容积大，适用于多点、阵发性、污染气流速 度大的设备或地点。排气柜：也称箱式集气罩外部集气罩：由于工艺条件的限制，有时无法对污染源进行密闭，则只能在其附近设 置外部集气罩。外部集气罩形式多样，按集气罩与污染源的相对位置可将其分为四类：上部 集气罩、下部集气罩、侧吸罩和槽边集气罩。接受式集气罩：即沿污染气流流线方向设置集气罩，污染气流便可借助自身的流动能量进入罩。吹吸式集气罩：当外部集气罩与污染源距离较大，单纯依靠罩的吹吸作用往往控制 不了污染物的扩...
