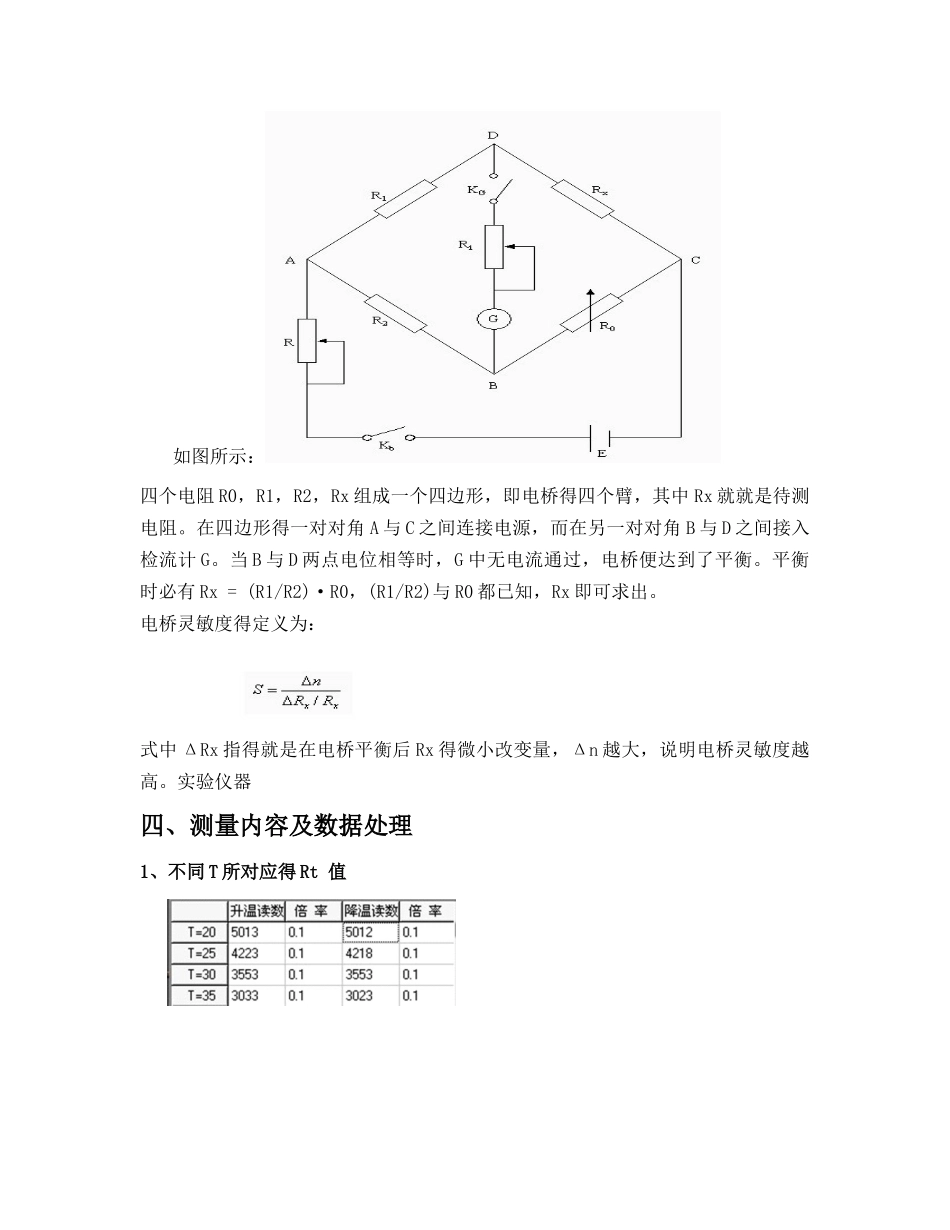

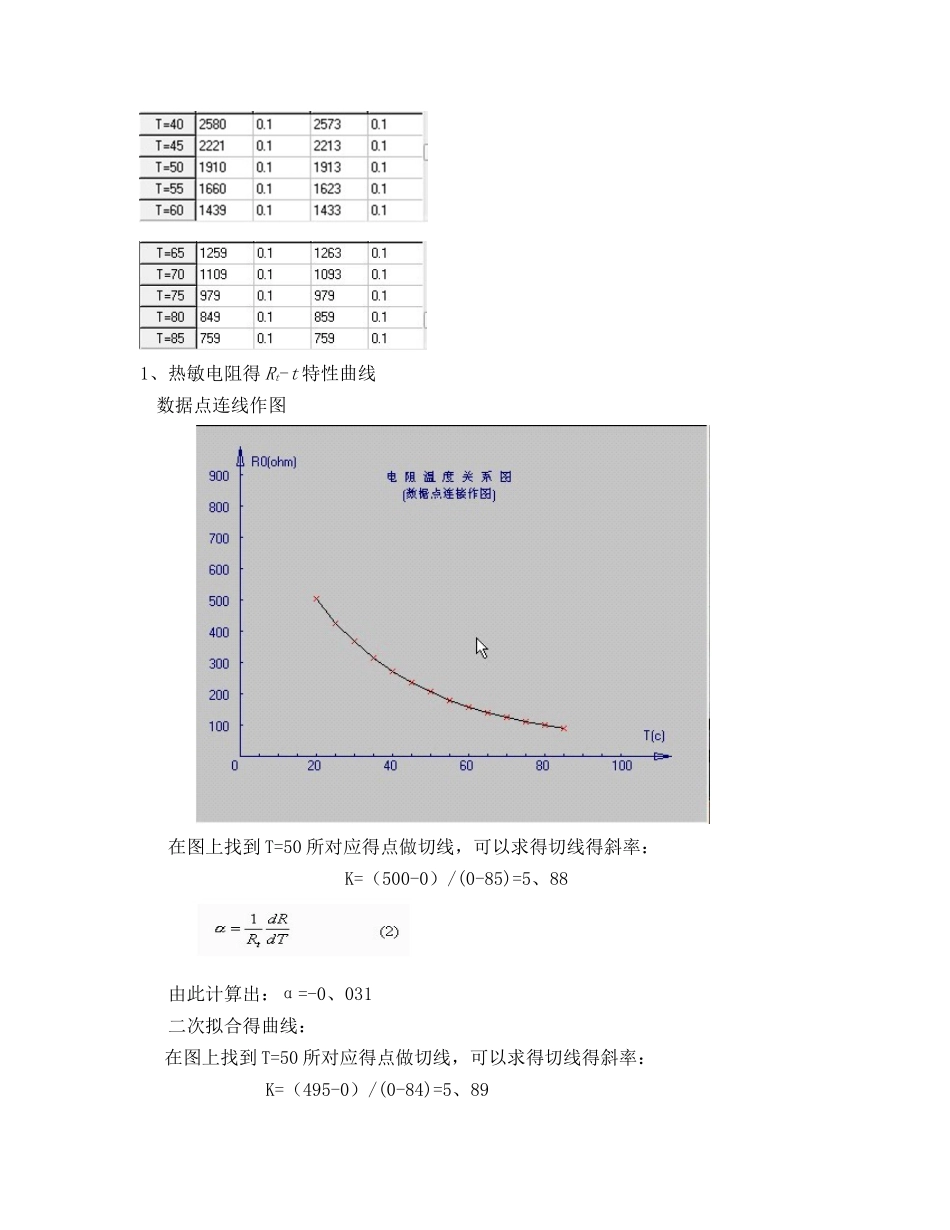

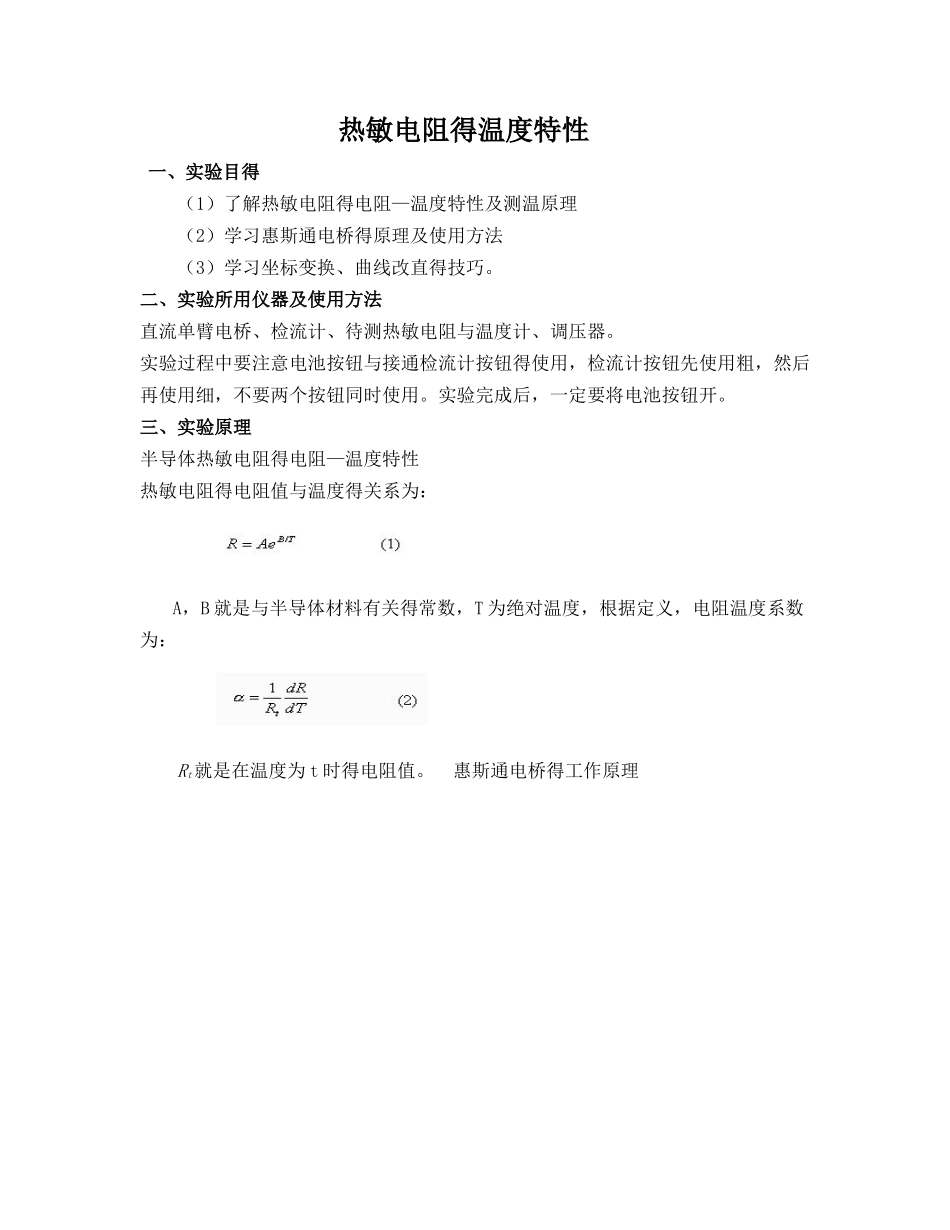

热敏电阻得温度特性 一、实验目得（1）了解热敏电阻得电阻—温度特性及测温原理（2）学习惠斯通电桥得原理及使用方法（3）学习坐标变换、曲线改直得技巧。二、实验所用仪器及使用方法直流单臂电桥、检流计、待测热敏电阻与温度计、调压器。实验过程中要注意电池按钮与接通检流计按钮得使用，检流计按钮先使用粗，然后再使用细，不要两个按钮同时使用。实验完成后，一定要将电池按钮开。三、实验原理半导体热敏电阻得电阻—温度特性热敏电阻得电阻值与温度得关系为：A，B 就是与半导体材料有关得常数，T 为绝对温度，根据定义，电阻温度系数为： Rt就是在温度为 t 时得电阻值。 惠斯通电桥得工作原理 如图所示：四个电阻 R0，R1，R2，Rx 组成一个四边形，即电桥得四个臂，其中 Rx 就就是待测电阻。在四边形得一对对角 A 与 C 之间连接电源，而在另一对对角 B 与 D 之间接入检流计 G。当 B 与 D 两点电位相等时，G 中无电流通过，电桥便达到了平衡。平衡时必有 Rx = (R1/R2)·R0，(R1/R2)与 R0 都已知，Rx 即可求出。电桥灵敏度得定义为：式中 ΔRx 指得就是在电桥平衡后 Rx 得微小改变量，Δn 越大，说明电桥灵敏度越高。实验仪器四、测量内容及数据处理1、不同 T 所对应得 Rt 值1、热敏电阻得 Rt-t 特性曲线数据点连线作图在图上找到 T=50 所对应得点做切线，可以求得切线得斜率： K=（500-0）/(0-85)=5、88由此计算出：α=-0、031二次拟合得曲线：在图上找到 T=50 所对应得点做切线，可以求得切线得斜率：K=（495-0）/(0-84)=5、89由由此计算出：α=--0、0312、Rt均值，1 / T，及 ln Rt得值ln Rt -- (1 / T)曲线仿真实验画出图线如下图所示A=0、0153，B=3047、5383由此写出 Rt= 0、0153五、思考题1. 如何提高电桥得灵敏度？答：（1）电桥得灵敏度与电源电压，检流计得灵敏度成正比，因此提高电源电压，检流计得灵敏度能提高电桥灵敏度。（2）检流计电阻，桥臂总阻值，桥臂电阻比也关系到电桥得灵敏度，因此合适得桥臂总阻值，桥臂电阻比也能提高电桥灵敏度。2、 电桥选择不同量程时，对结果得准确度(有效数字)有何影响？答：第 1 测量盘（×1000），即第 1 测量盘不置于“0”时，结果得有效数字位数都为四位。但选择不同量程时，电阻精确到得小数位数不同。选择量程时，要尽量使能读取四位有效数字。
