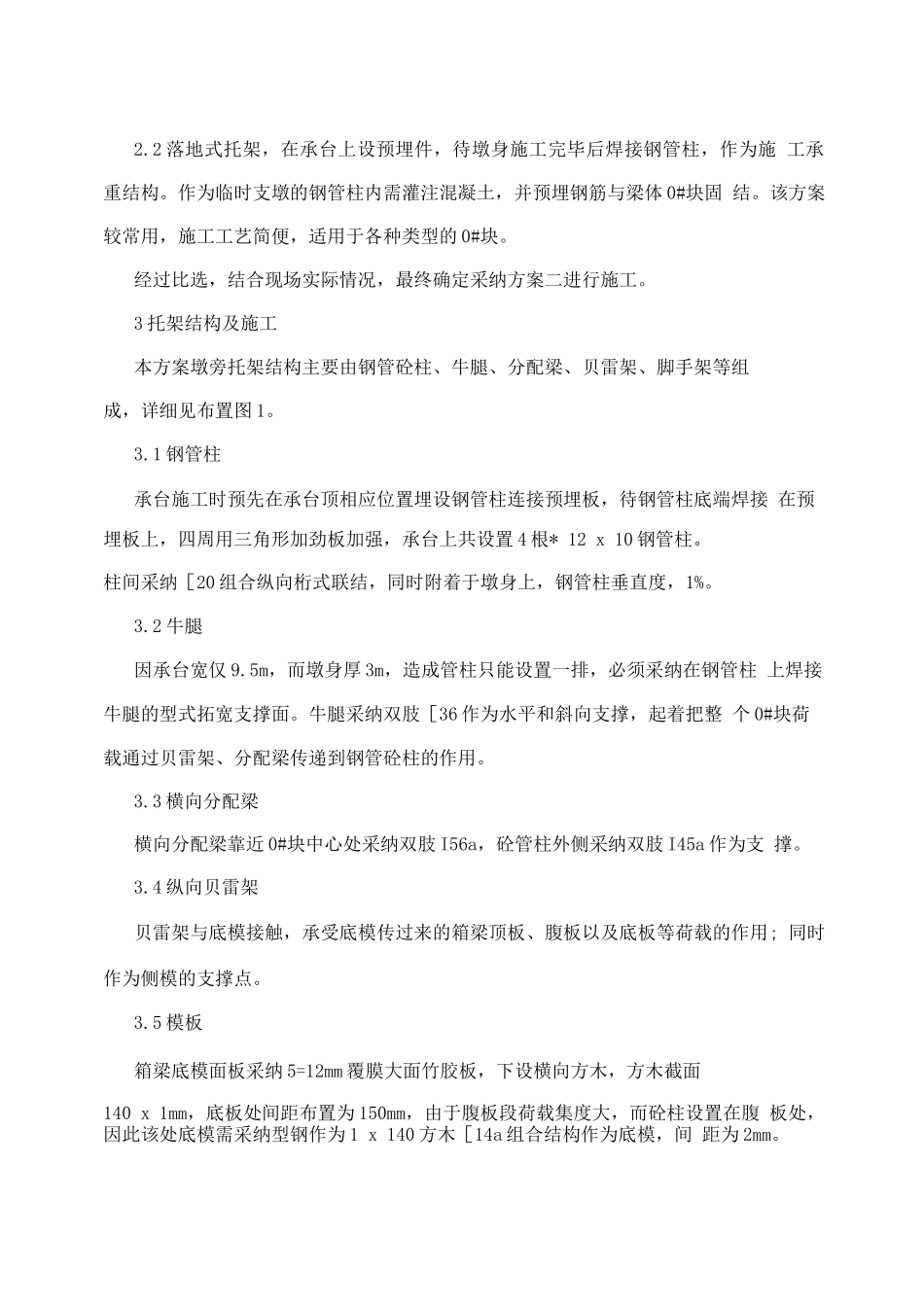

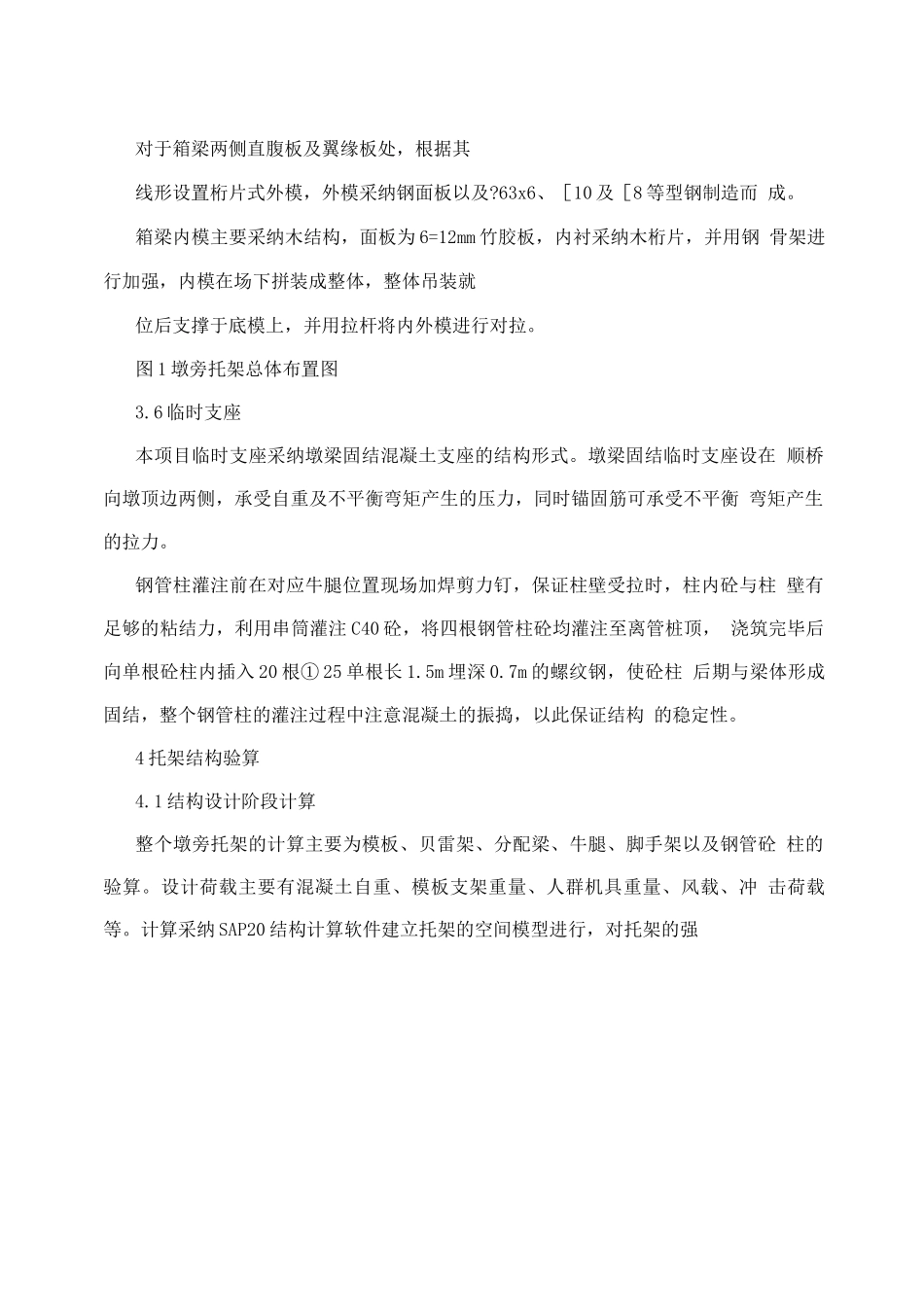

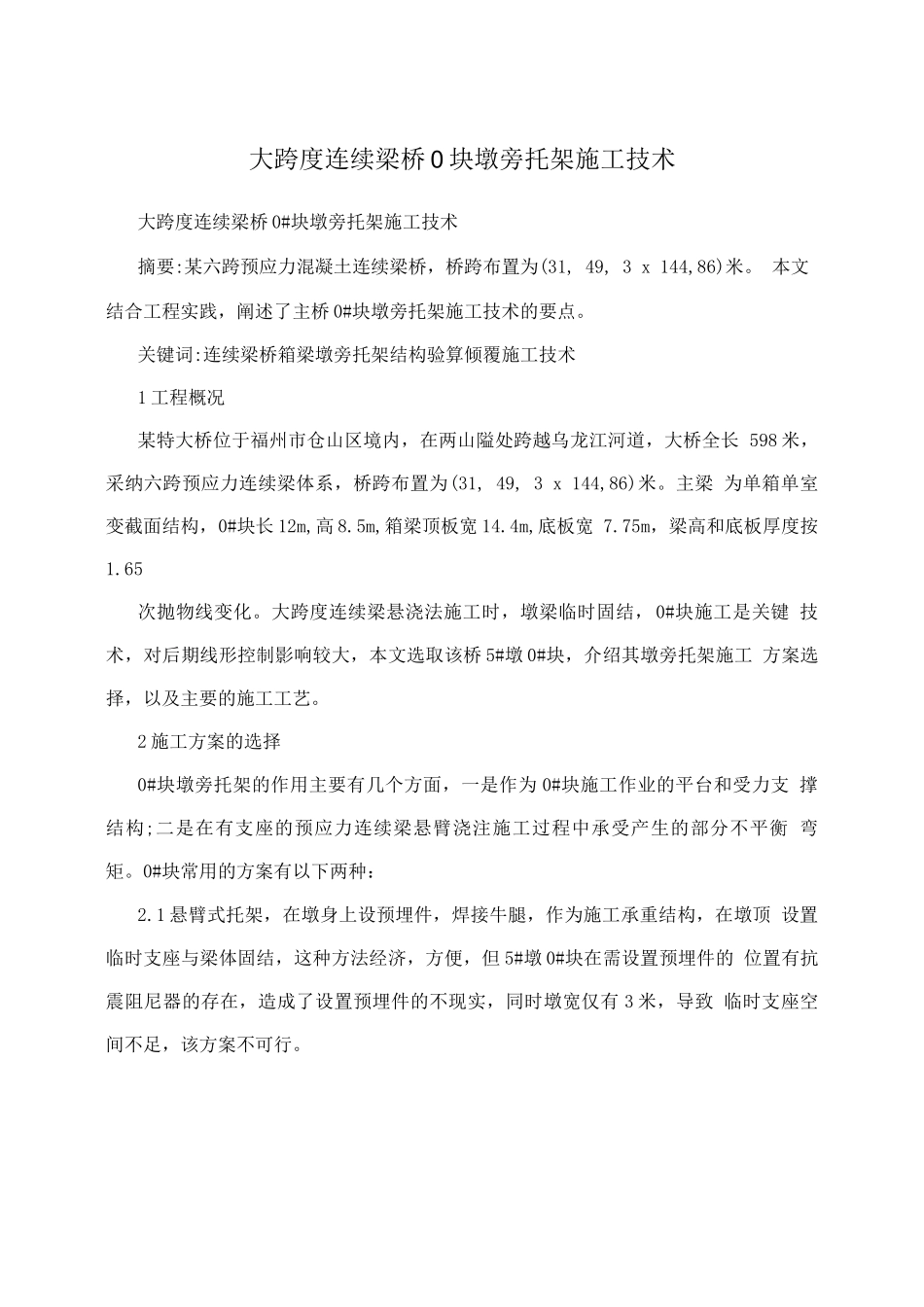

大跨度连续梁桥 0 块墩旁托架施工技术大跨度连续梁桥 0#块墩旁托架施工技术摘要:某六跨预应力混凝土连续梁桥，桥跨布置为(31, 49, 3 x 144,86)米。 本文结合工程实践，阐述了主桥 0#块墩旁托架施工技术的要点。关键词:连续梁桥箱梁墩旁托架结构验算倾覆施工技术1 工程概况某特大桥位于福州市仓山区境内，在两山隘处跨越乌龙江河道，大桥全长 598 米，采纳六跨预应力连续梁体系，桥跨布置为(31, 49, 3 x 144,86)米。主梁 为单箱单室变截面结构，0#块长 12m,高 8.5m,箱梁顶板宽 14.4m,底板宽 7.75m，梁高和底板厚度按1.65次抛物线变化。大跨度连续梁悬浇法施工时，墩梁临时固结，0#块施工是关键 技术，对后期线形控制影响较大，本文选取该桥 5#墩 0#块，介绍其墩旁托架施工 方案选择，以及主要的施工工艺。2 施工方案的选择0#块墩旁托架的作用主要有几个方面，一是作为 0#块施工作业的平台和受力支 撑结构;二是在有支座的预应力连续梁悬臂浇注施工过程中承受产生的部分不平衡 弯矩。0#块常用的方案有以下两种：2.1 悬臂式托架，在墩身上设预埋件，焊接牛腿，作为施工承重结构，在墩顶 设置临时支座与梁体固结，这种方法经济，方便，但 5#墩 0#块在需设置预埋件的 位置有抗震阻尼器的存在，造成了设置预埋件的不现实，同时墩宽仅有 3 米，导致 临时支座空间不足，该方案不可行。2.2 落地式托架，在承台上设预埋件，待墩身施工完毕后焊接钢管柱，作为施 工承重结构。作为临时支墩的钢管柱内需灌注混凝土，并预埋钢筋与梁体 0#块固 结。该方案较常用，施工工艺简便，适用于各种类型的 0#块。经过比选，结合现场实际情况，最终确定采纳方案二进行施工。3 托架结构及施工本方案墩旁托架结构主要由钢管砼柱、牛腿、分配梁、贝雷架、脚手架等组成，详细见布置图 1。3.1 钢管柱承台施工时预先在承台顶相应位置埋设钢管柱连接预埋板，待钢管柱底端焊接 在预埋板上，四周用三角形加劲板加强，承台上共设置 4 根* 12 x 10 钢管柱。柱间采纳［20 组合纵向桁式联结，同时附着于墩身上，钢管柱垂直度，1%。3.2 牛腿因承台宽仅 9.5m，而墩身厚 3m，造成管柱只能设置一排，必须采纳在钢管柱 上焊接牛腿的型式拓宽支撑面。牛腿采纳双肢［36 作为水平和斜向支撑，起着把整 个 0#块荷载通过贝雷架、分配梁传递到钢管砼柱的作用。3.3 横向分配梁横向分配梁靠近 0#块中心处采纳双肢 I56a，砼管柱外侧采纳...
