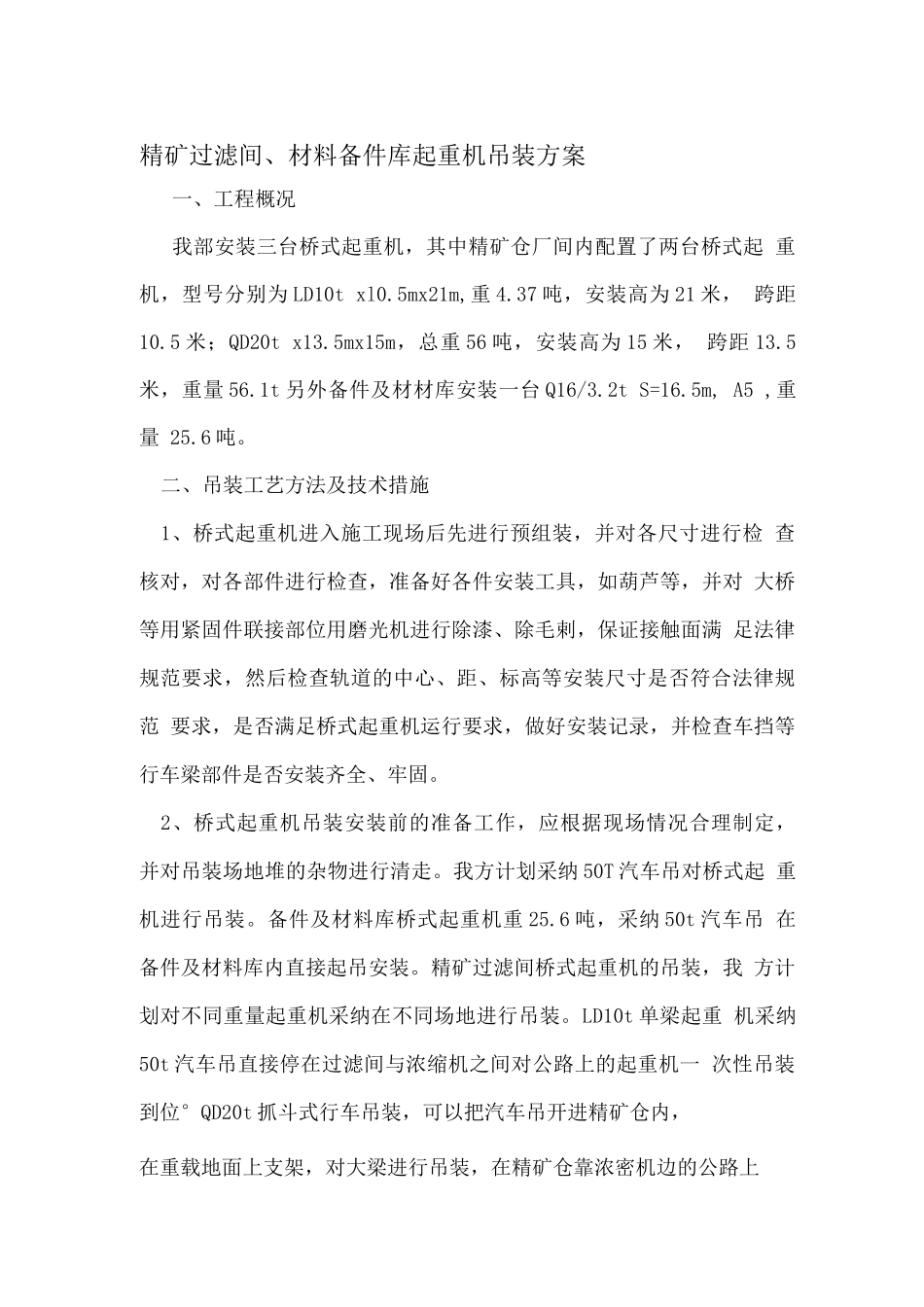

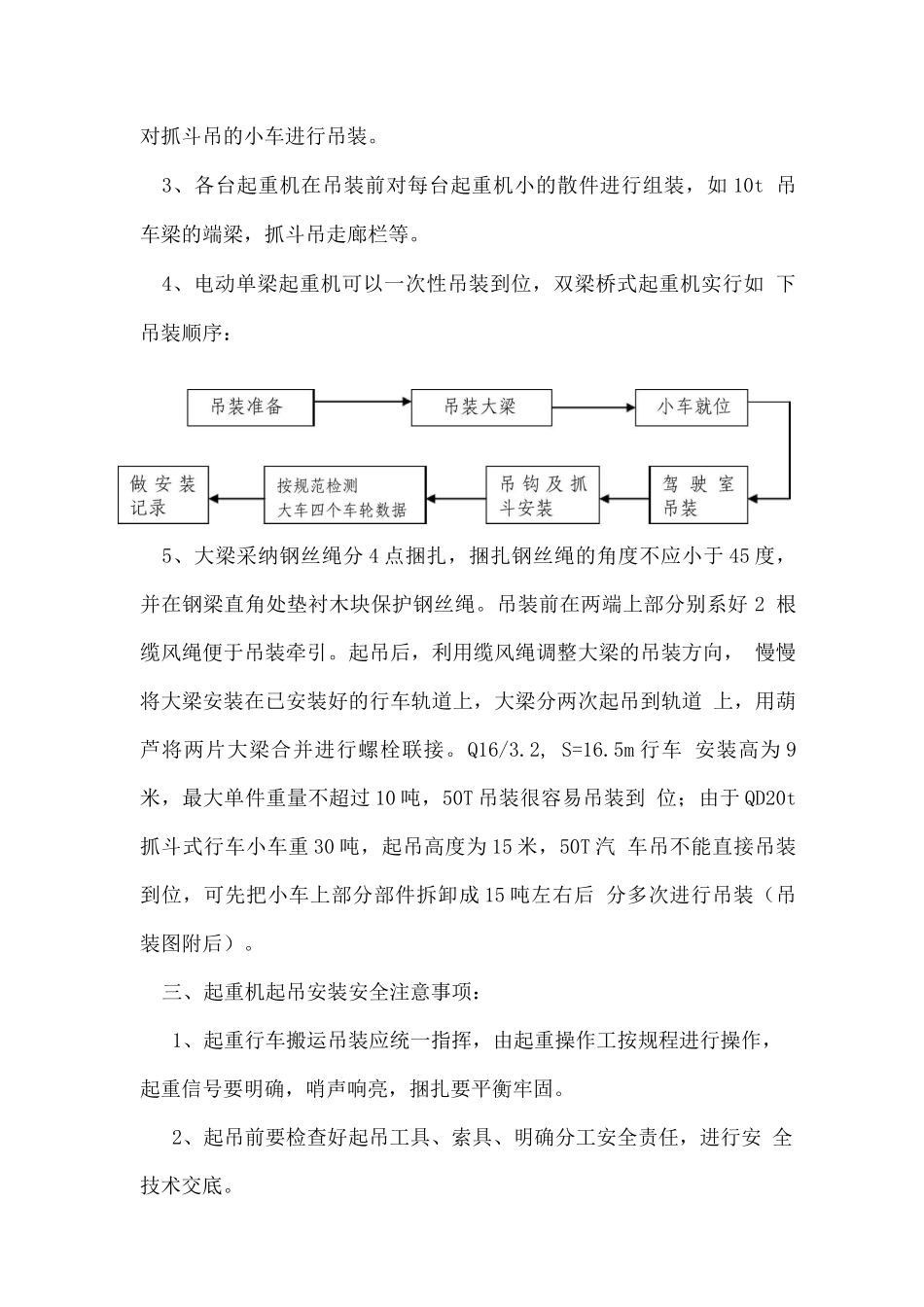

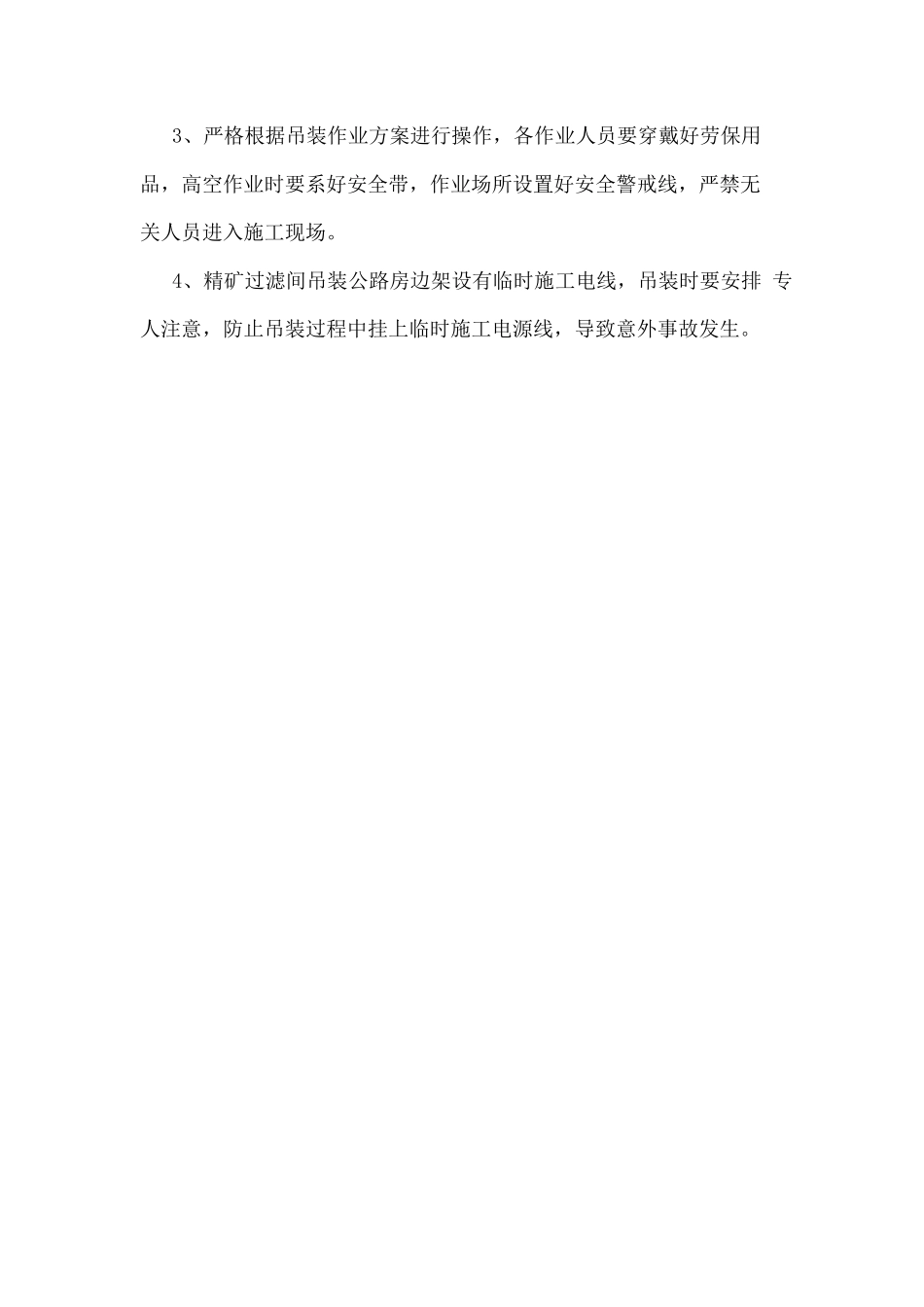

精矿过滤间、材料备件库起重机吊装方案一、工程概况我部安装三台桥式起重机，其中精矿仓厂间内配置了两台桥式起 重机，型号分别为 LD10t xl0.5mx21m,重 4.37 吨，安装高为 21 米， 跨距10.5 米；QD20t x13.5mx15m，总重 56 吨，安装高为 15 米， 跨距 13.5米，重量 56.1t 另外备件及材材库安装一台 Q16/3.2t S=16.5m, A5 ,重量 25.6 吨。二、吊装工艺方法及技术措施1、桥式起重机进入施工现场后先进行预组装，并对各尺寸进行检 查核对，对各部件进行检查，准备好各件安装工具，如葫芦等，并对 大桥等用紧固件联接部位用磨光机进行除漆、除毛剌，保证接触面满 足法律规范要求，然后检查轨道的中心、距、标高等安装尺寸是否符合法律规范 要求，是否满足桥式起重机运行要求，做好安装记录，并检查车挡等 行车梁部件是否安装齐全、牢固。2、桥式起重机吊装安装前的准备工作，应根据现场情况合理制定， 并对吊装场地堆的杂物进行清走。我方计划采纳 50T 汽车吊对桥式起 重机进行吊装。备件及材料库桥式起重机重 25.6 吨，采纳 50t 汽车吊 在备件及材料库内直接起吊安装。精矿过滤间桥式起重机的吊装，我 方计划对不同重量起重机采纳在不同场地进行吊装。LD10t 单梁起重 机采纳50t 汽车吊直接停在过滤间与浓缩机之间对公路上的起重机一 次性吊装到位°QD20t 抓斗式行车吊装，可以把汽车吊开进精矿仓内，在重载地面上支架，对大梁进行吊装，在精矿仓靠浓密机边的公路上对抓斗吊的小车进行吊装。3、各台起重机在吊装前对每台起重机小的散件进行组装，如 10t 吊车梁的端梁，抓斗吊走廊栏等。4、电动单梁起重机可以一次性吊装到位，双梁桥式起重机实行如 下吊装顺序：5、大梁采纳钢丝绳分 4 点捆扎，捆扎钢丝绳的角度不应小于 45 度， 并在钢梁直角处垫衬木块保护钢丝绳。吊装前在两端上部分别系好 2 根缆风绳便于吊装牵引。起吊后，利用缆风绳调整大梁的吊装方向， 慢慢将大梁安装在已安装好的行车轨道上，大梁分两次起吊到轨道 上，用葫芦将两片大梁合并进行螺栓联接。Q16/3.2, S=16.5m 行车 安装高为 9米，最大单件重量不超过 10 吨，50T 吊装很容易吊装到 位；由于 QD20t抓斗式行车小车重 30 吨，起吊高度为 15 米，50T 汽 车吊不能直接吊装到位，可先把小车上部分部件拆卸成 15 吨左右后 分多次进行吊装（吊装图附后）。三、起重机起吊安装安全注意事项：1、起重行车搬运吊...
