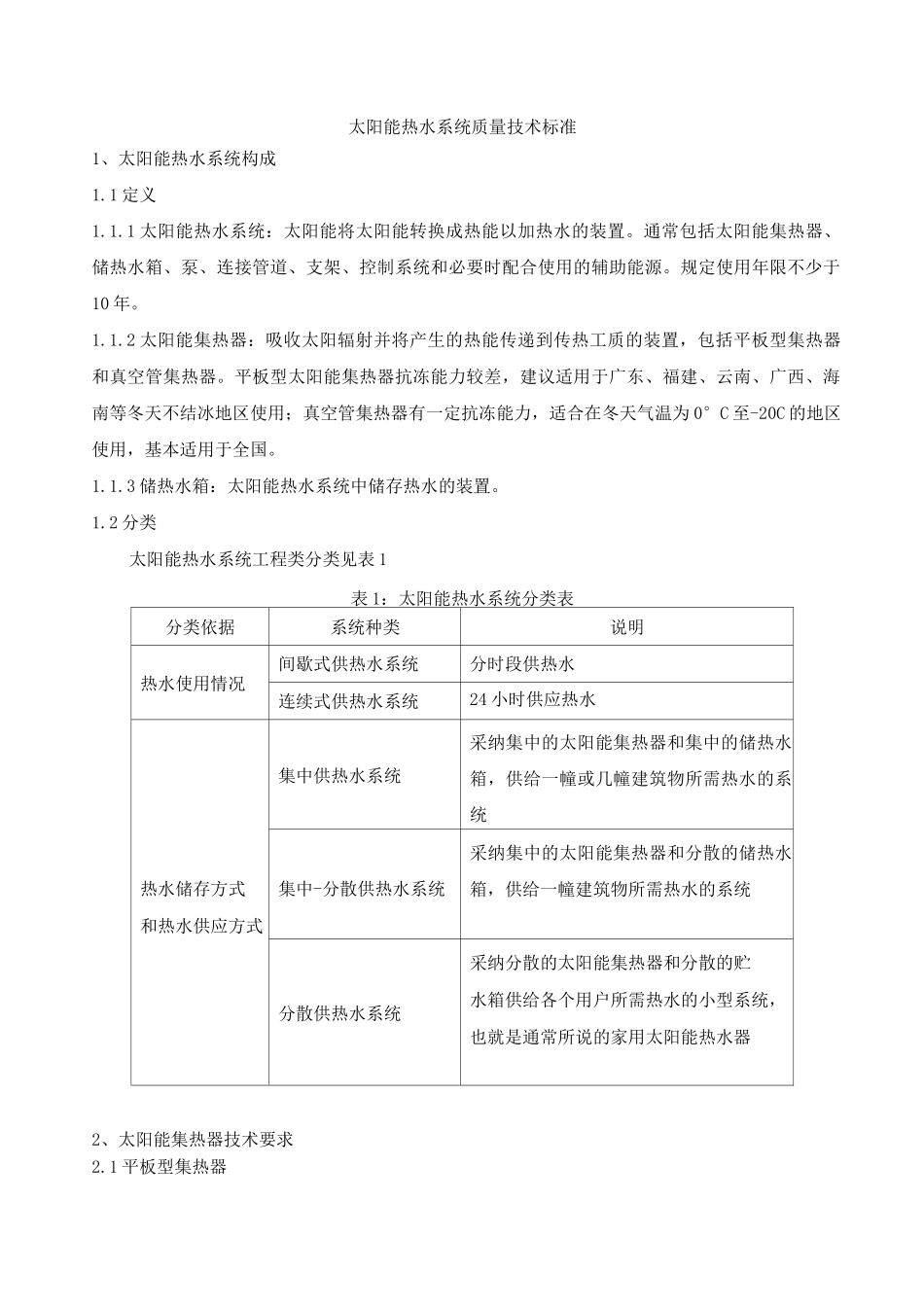

太阳能热水系统质量技术标准1、太阳能热水系统构成1.1 定义1.1.1 太阳能热水系统：太阳能将太阳能转换成热能以加热水的装置。通常包括太阳能集热器、储热水箱、泵、连接管道、支架、控制系统和必要时配合使用的辅助能源。规定使用年限不少于10 年。1.1.2 太阳能集热器：吸收太阳辐射并将产生的热能传递到传热工质的装置，包括平板型集热器和真空管集热器。平板型太阳能集热器抗冻能力较差，建议适用于广东、福建、云南、广西、海南等冬天不结冰地区使用；真空管集热器有一定抗冻能力，适合在冬天气温为 0°C 至-20C 的地区使用，基本适用于全国。1.1.3 储热水箱：太阳能热水系统中储存热水的装置。1.2 分类太阳能热水系统工程类分类见表 1表 1：太阳能热水系统分类表分类依据系统种类说明热水使用情况间歇式供热水系统分时段供热水连续式供热水系统24 小时供应热水热水储存方式和热水供应方式集中供热水系统采纳集中的太阳能集热器和集中的储热水箱，供给一幢或几幢建筑物所需热水的系统集中-分散供热水系统采纳集中的太阳能集热器和分散的储热水箱，供给一幢建筑物所需热水的系统分散供热水系统采纳分散的太阳能集热器和分散的贮水箱供给各个用户所需热水的小型系统，也就是通常所说的家用太阳能热水器2、太阳能集热器技术要求2.1 平板型集热器表 2：平板型太阳能集热器技术要求序号项目技术要求1外观集热器零部件易于更换、维护和检查，易固定。吸热体在壳体内应安装平整，间隙均匀。透明盖板若有拼接，必须密封，透明盖板与壳体应密封接触，考虑热胀情况，透明盖板无扭曲、划痕。壳体应耐腐蚀，外表面涂层应无剥落。隔热体应填塞严实，不应有明显萎缩或膨胀隆起现象。2耐压传热工质应无泄漏，非承压式集热器应承受 0.06MPa 的工作压力，承压式集热器应承受 0.6MPa 的工作压力3刚度应无损坏及明显变形4强度应无损坏及明显变形，透明盖板应不与吸热体接触5闷晒应无泄漏、开裂、破损、变形或其他损坏6空晒应无开裂、破损、变形或其他损坏7外热冲击不允许有裂纹、变形、水凝聚或浸水8内热冲击不允许损坏9淋雨应无渗水和破坏10耐冻试验集热器应无泄漏、损坏、变形、扭曲，部件与工质不允许又冻结11热性能a ）瞬时效率截距 n 0‘应不低于 0.72;总热损系数 U 应不大于 6.0W/ （m2 ・C）;其中：n0，a为集热器基于采光面积、进温度的瞬时效率截距；U 为以 Ti*为参考的集热器总热损系数；b）应作出（te-ta）随时间的变化曲线...
