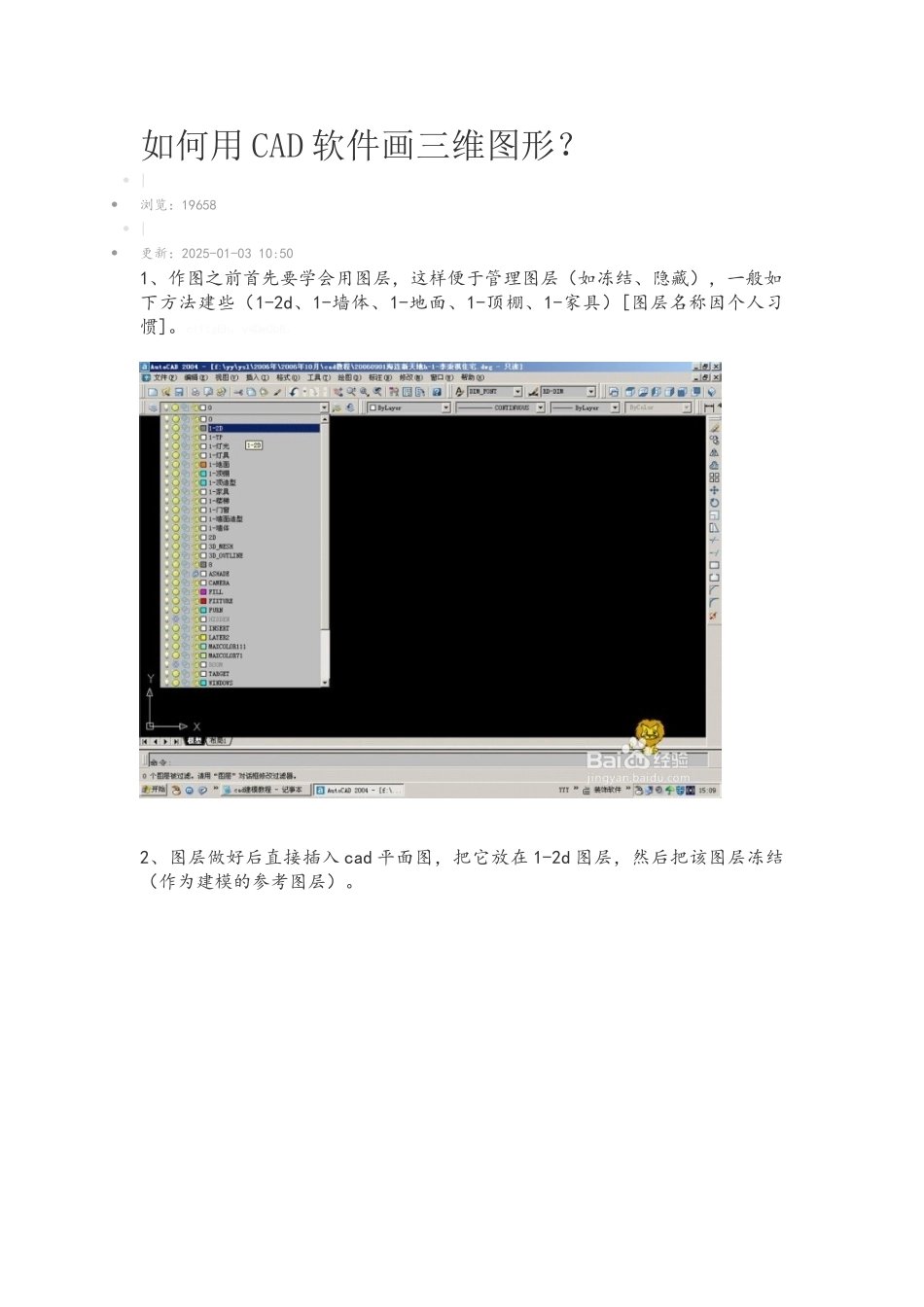

如何用 CAD 软件画三维图形？ |浏览：19658 |更新：2025-01-03 10:501、作图之前首先要学会用图层，这样便于管理图层（如冻结、隐藏），一般如下方法建些（1-2d、1-墙体、1-地面、1-顶棚、1-家具）[图层名称因个人习惯]。cIftgEh。v4DmObB。2、图层做好后直接插入 cad 平面图，把它放在 1-2d 图层，然后把该图层冻结（作为建模的参考图层）。3、用多义线把要表现的区域（墙体）轮廓绘制好，扁移 280[一个墙体厚]，用ext 命令拉伸 2650[墙高], 再用 su 命令布尔运算就可得到墙体，用类似的方法做出门洞和墙面壁龛。把建好的墙体模放在 1-墙体图层中。2Jdx9V7。zErtkhY。4、做好后的渲染图。5、依次用 ext 命令拉伸做好地面[模放在 1-地面图层]和平顶[模放在 1-吊顶层]。6、做好后地面渲染图。7、做好后平顶渲染图。8、再用 ext 和 su 命令依次建好门窗及门窗套和窗帘[模放在 1-门窗图层]。9、把 1-吊顶图层隐藏掉，rr 渲染命令后得到墙体、地面、及门窗的简单表图。10、接着建出吊顶造型模[模放在 1-顶棚图层]。11、rr 渲染命令后得到墙体、地面、门窗及顶棚的简单表现图。12、建墙面造型和其他造型。13、用 i 命令插入 cad 家具模块[模放在 1-家具图层]。14、rr 渲染命令后得到墙体、地面、门窗、墙面造型及家具的简单表现图。15、换一个角度的简单表现图。16、回到线框视图显示。17、顶视图简单表现图。18、室内模型做好后，开始打相机了，回到平面图视图。19、输入 dv 相机命令后,选择要看的空间[一般选墙体]，谈出相机参数拦，然后输入 po[看点]，在平面里点取相机要看的位置，左右或上下移动鼠标，移到[站点]，及相机的起点。5CLUpjM。j1ypdsA。20、虚线是选中的墙体[参照物]。21、dv 相机命令后的状态。22、看点[相机要看的位置]。23、站点[相当于人站的位置]。24、接 19 左右或上下移动鼠标，移到[站点]，及相机的起点后得到 0 高度的相机平视图[没有透视]。25、相机参数拦后输入 d 后显示 0 高度的相机透视图，这时的相机高度是 0。26、接着输入 pa[相机平移]，在屏幕上点区任一点后向下移动鼠标，输入数字1600 回车，即可得到 1600 高 的相机透视图。tlFLyrL。7Z3LoEo。27、假如得到的结果不是很理想，可以在输入 dv 命令，重复以上的操作，期间还可以结合 z[相机缩放，相当于焦距]和 cl[相机修剪，相当于剪刀，可以站在墙外，通过修剪透过墙体看到室内]来达到理性的透...
