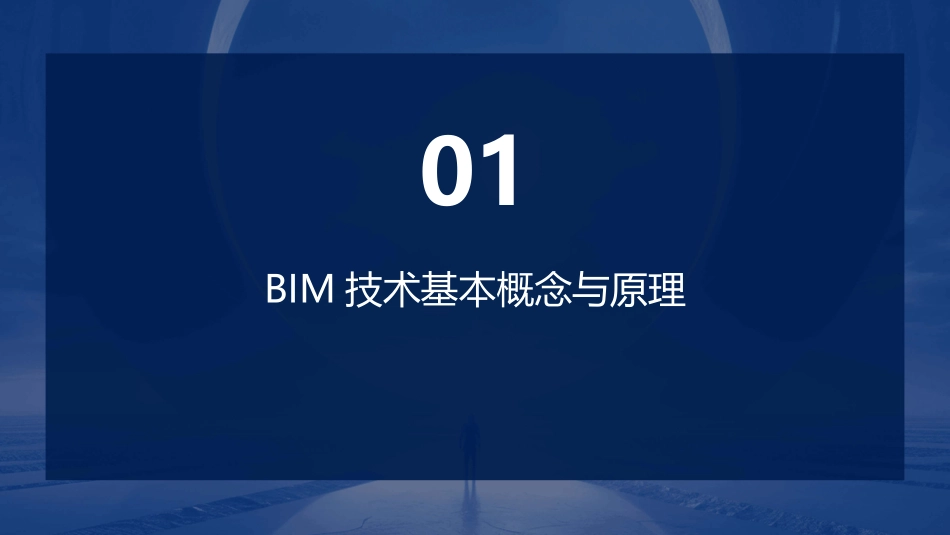

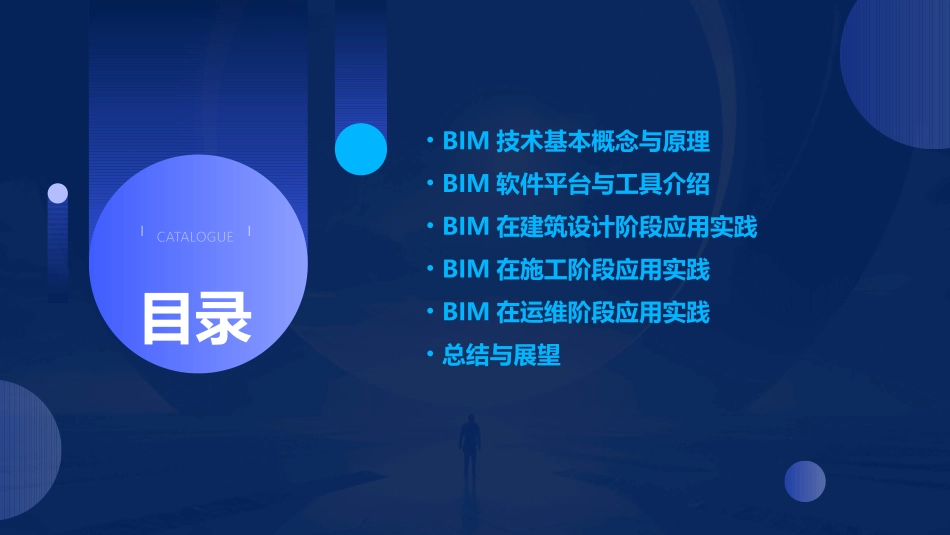

BIM技术概述及应用介绍PPT课件CATALOGUE目录•BIM技术基本概念与原理•BIM软件平台与工具介绍•BIM在建筑设计阶段应用实践•BIM在施工阶段应用实践•BIM在运维阶段应用实践•总结与展望01BIM技术基本概念与原理BIM定义建筑信息模型(BuildingInformationModeling,BIM)是一种应用于工程设计、建造、管理的数据化工具,通过对建筑的数据化、信息化模型整合,在项目策划、运行和维护的全生命周期过程中进行共享和传递,使工程技术人员对各种建筑信息作出正确理解和高效应对,为设计团队以及包括建筑、运营单位在内的各方建设主体提供协同工作的基础,在提高生产效率、节约成本和缩短工期方面发挥重要作用。发展历程BIM技术起源于20世纪70年代,经历了萌芽阶段、产生阶段、发展阶段和成熟阶段。随着计算机技术的发展和普及,BIM技术在全球范围内得到了广泛应用和推广。BIM定义及发展历程利用三维数字技术,建立建筑物的数字化模型,实现建筑物的可视化表达。数字化建模将建筑物的各种信息(如几何信息、物理信息、功能信息等)集成到一个模型中,实现信息的共享和协同。信息集成利用BIM模型进行建筑物的性能仿真模拟,如结构分析、能耗模拟、日照分析等。仿真模拟基于BIM模型进行协同设计,实现各专业之间的协同工作和数据共享。协同设计BIM技术核心思想通过BIM技术,设计师可以更加高效地进行设计工作,减少重复劳动和错误率。提高设计效率优化设计方案加强团队协作降低建造成本BIM模型可以进行各种性能仿真模拟,帮助设计师优化设计方案,提高设计质量。BIM技术可以实现各专业之间的协同工作和数据共享,提高团队协作效率。通过BIM技术可以提前发现潜在的问题和冲突,减少返工和浪费,降低建造成本。BIM在建筑行业中作用02BIM软件平台与工具介绍AutodeskRevit01功能全面,适用于建筑、结构和机电专业;用户界面友好,易于上手;支持多专业协同设计和碰撞检测。BentleyMicroStation02强大的三维建模和设计功能,适用于大型复杂项目;提供丰富的BIM工具和插件,支持定制化开发;支持多格式数据交换和协同工作。GraphisoftArchicad03专注于建筑设计领域,提供高度灵活和自由的建模工具;独特的虚拟建筑技术,支持实时渲染和漫游;良好的生态系统,与众多插件和工具兼容。常见BIM软件平台比较建模工具提供丰富的建模功能,支持快速创建、编辑和优化三维模型;支持参数化设计和构件库管理,提高设计效率。分析工具内置结构、热工、流体等分析引擎,支持对BIM模型进行性能分析和优化;提供数据可视化功能,帮助用户更好地理解分析结果。协同工具支持多专业协同设计和实时数据交换,减少沟通成本和错误;提供版本控制和冲突解决机制,确保团队协作顺畅进行。各类BIM工具功能特点分析根据项目需求和团队技能选择合适的BIM软件平台,确保能够满足项目要求并提高团队效率。考虑软件平台的可扩展性和定制化能力,以便根据项目需要进行个性化开发和集成。关注软件平台的生态系统和发展趋势,选择有良好发展前景和广泛支持的BIM软件平台。010203选择合适BIM软件平台建议03BIM在建筑设计阶段应用实践前期规划建筑设计深化设计后期评估建筑设计流程中BIM角色定位BIM辅助进行场地分析、建筑性能模拟和方案比选。BIM进行详细设计、碰撞检查和施工图生成。BIM提供三维设计平台,支持多专业协同设计,实现设计可视化、参数化和优化。BIM支持绿色建筑评估、工程量统计和成本估算。BIM作为统一的信息平台,实现各专业设计信息的实时共享。信息共享BIM可自动检测设计中的冲突和错误,提高设计质量。冲突检测BIM支持多用户同时在线编辑,提高设计协同效率。协同效率BIM提供三维可视化工具,降低沟通难度,提高沟通效率。可视化沟通协同设计环境下BIM优势体现ABCD案例分析:某高层建筑项目BIM应用项目背景介绍项目的基本情况、设计目标和面临的挑战。BIM应用成果展示该项目中BIM应用所取得的成果,如提高设计质量、缩短设计周期、降低施工难度等。BIM应用流程阐述在该项目中BIM的应用流程,包括建立BIM模型、协同设计、冲突检测和优化等步骤。经验教训总结该项目中BIM应用的经验教训,提出改进建议,为类似...
