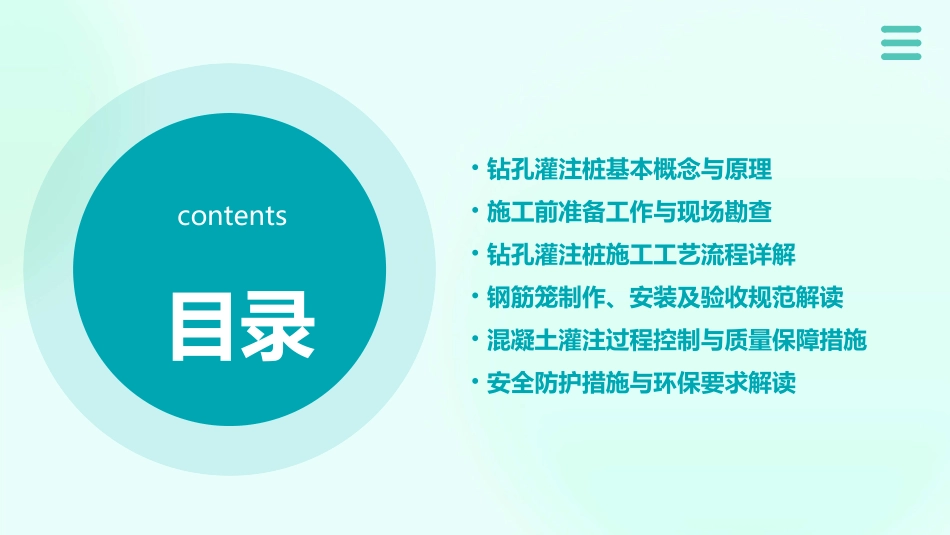

(施工必看)钻孔灌注桩工艺流程图解ppt课件目录contents•钻孔灌注桩基本概念与原理•施工前准备工作与现场勘查•钻孔灌注桩施工工艺流程详解•钢筋笼制作、安装及验收规范解读•混凝土灌注过程控制与质量保障措施•安全防护措施与环保要求解读01钻孔灌注桩基本概念与原理钻孔灌注桩是一种通过钻孔、清孔、钢筋笼制作与吊装、灌注混凝土等工序而形成的桩基础。定义钻孔灌注桩具有承载力高、沉降小、稳定性好等优点，广泛应用于高层建筑、桥梁、码头等工程中。作用定义及作用介绍钻孔清孔钢筋笼制作与吊装灌注混凝土工作原理简述利用钻机在地面钻出设计直径和深度的孔，为钢筋笼安装和混凝土灌注提供空间。按照设计要求制作钢筋笼，并吊装入孔内，起到增强桩身强度和刚度的作用。通过泥浆循环或抽渣筒等方式清除孔底沉渣，确保孔壁稳定和混凝土与基岩的良好结合。在钢筋笼安装完成后，通过导管向孔内灌注混凝土，边灌注边提升导管，直至混凝土灌注至设计标高。•适用范围：适用于各种地质条件，尤其适用于承载力要求较高或地质条件复杂的工程。适用范围及优缺点分析钻孔灌注桩能够深入土层或岩层，充分利用地基承载力。承载力高由于桩身与周围土体的紧密结合，钻孔灌注桩的沉降量较小。沉降小适用范围及优缺点分析•稳定性好：钻孔灌注桩能够抵抗水平荷载和地震作用，具有良好的稳定性。适用范围及优缺点分析钻孔灌注桩施工需要经过多个工序，施工周期相对较长。施工周期长成本较高对环境影响大由于施工工序复杂和所需设备较多，钻孔灌注桩的成本相对较高。钻孔过程中产生的泥浆和废渣需要妥善处理，否则会对环境造成污染。030201适用范围及优缺点分析02施工前准备工作与现场勘查了解施工区域的地层结构、岩土类型及其物理力学性质。地层岩性描述掌握地下水位、水质及渗透性等参数，评估对钻孔灌注桩施工的影响。地下水情况分析识别并评估施工区域内可能存在的如软土、滑坡、岩溶等不良地质现象。不良地质现象识别地质勘察报告解读施工图纸审查要点桩位布置图审查核对桩位布置是否符合设计要求，检查桩间距、排距等参数是否合理。桩型与桩径确认确认设计图纸中的桩型和桩径，以及相应的钢筋笼尺寸和混凝土强度等级。施工说明及技术要求仔细阅读施工说明，了解特殊技术要求，如桩身垂直度、桩顶标高等。03混凝土供应与浇筑设备确保混凝土供应充足，选择合适的混凝土浇筑设备，如导管、料斗等。01钻孔设备选择根据地质条件和设计要求，选择合适的钻孔设备，如冲击钻、回转钻等。02钢筋加工与焊接设备配备钢筋加工机械和焊接设备，确保钢筋笼的加工质量和效率。材料设备选型与配置建议03钻孔灌注桩施工工艺流程详解清除施工区域内的杂物，确保场地平整，为钻机就位和后续施工提供便利。场地平整根据设计图纸和现场实际情况，使用全站仪等测量工具进行桩位放样，确保桩位准确。测量定位设立临时水准点，控制施工过程中的标高，确保成桩质量。标高控制场地平整与测量定位操作指南对中操作使用对中器或激光对中仪等设备，对钻杆进行对中调整，确保钻杆中心与桩位中心重合。钻机就位将钻机移至指定桩位，调整钻机水平度，确保钻杆垂直度满足要求。调整方法根据地质条件和设计要求，选择合适的钻头、钻杆和钻进参数，调整钻机钻进速度和扭矩等参数。钻机就位、对中及调整方法分享钻孔操作技巧与注意事项提醒•钻孔操作技巧：在钻进过程中，保持稳定的钻进速度和扭矩，避免产生过大的振动和噪音。遇到不同地层时，及时调整钻进参数，确保成孔质量。•泥浆护壁：在钻孔过程中，使用优质泥浆进行护壁，防止孔壁坍塌和缩径现象的发生。同时，定期检测泥浆性能指标，确保泥浆质量满足施工要求。•清孔与验孔：钻孔完成后，进行清孔作业，清除孔底沉渣和泥皮等杂质。随后进行验孔操作，检查孔径、孔深和成孔质量等参数是否符合设计要求。•安全注意事项：在施工过程中，严格遵守安全操作规程，穿戴好个人防护用品。注意检查钻机和配套设备的运行状况，及时发现并处理安全隐患。同时，密切关注天气变化和施工环境变化等因素对施工安全的影响。04钢筋笼制作、安装及验收规范解读钢筋材料选择根据设计...
