往复式压缩机完整ppt课件VIP免费

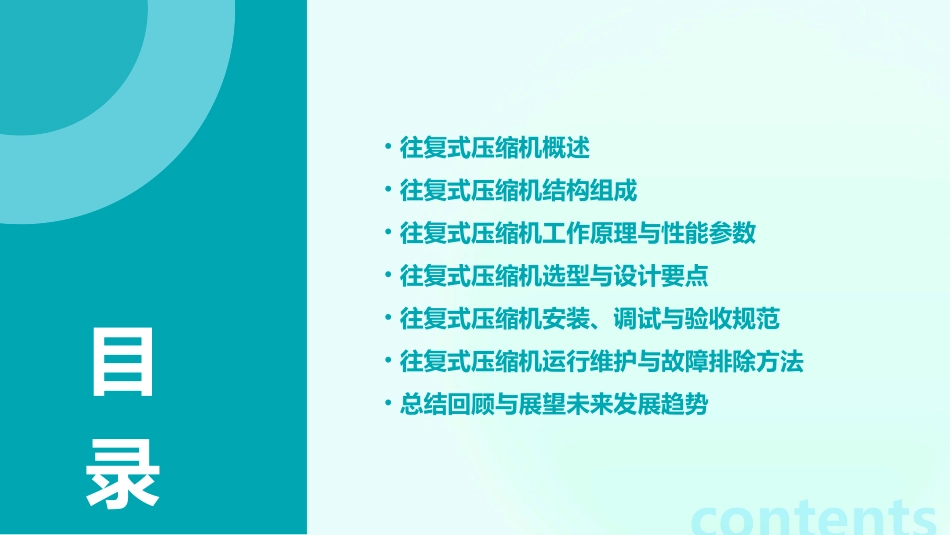

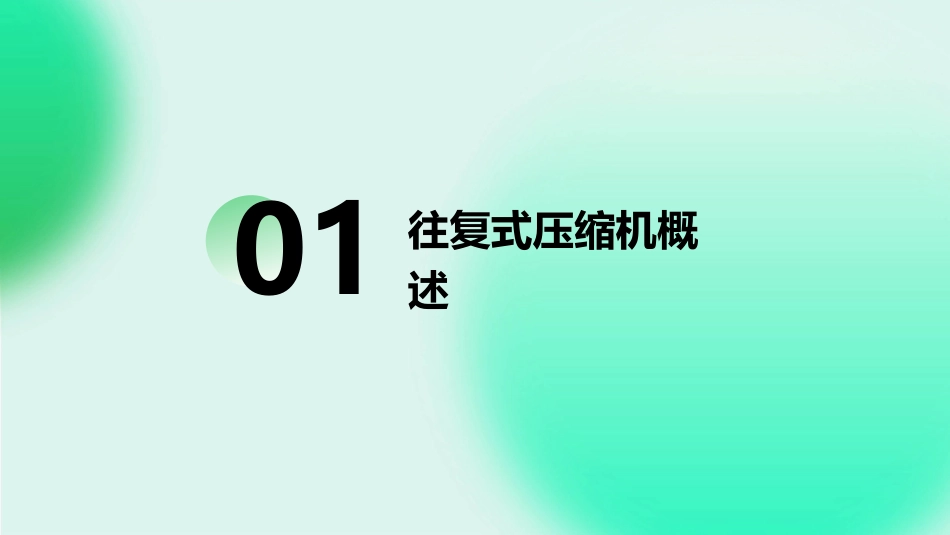

往复式压缩机完整ppt课件•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机选型与设计要点•往复式压缩机安装、调试与验收规范•往复式压缩机运行维护与故障排除方法•总结回顾与展望未来发展趋势contents目录01往复式压缩机概述定义往复式压缩机是一种通过活塞在气缸内做往复运动来改变气体体积，从而实现气体压缩的机械设备。工作原理电机驱动曲轴旋转，曲轴通过连杆将旋转运动转化为活塞的往复直线运动。活塞在气缸内做往复运动时，气体在活塞的作用下被压缩，并通过排气阀排出。同时，吸气阀吸入新的气体，为下一次压缩做准备。定义与工作原理立式、卧式、角度式等。按结构分类电动、柴油驱动、蒸汽驱动等。按驱动方式分类空气压缩机、制冷压缩机、工艺流程用压缩机等。按压缩介质分类往复式压缩机类型广泛应用于石油化工、制冷空调、空气动力、工艺流程等领域。应用领域随着工业领域的发展，对往复式压缩机的需求不断增加。特别是在能源、化工等领域，大型、高效、低噪音的往复式压缩机具有广阔的市场前景。同时，随着环保意识的提高，对低能耗、低排放的压缩机需求也在增加。市场需求应用领域及市场需求02往复式压缩机结构组成压缩机的支撑框架，承受各种载荷，确保各部件正确相对位置。主机部分机身将电机的旋转运动转化为活塞的往复运动。曲轴连接曲轴和活塞，传递运动和力。连杆在气缸内做往复运动，实现气体的压缩和排放。活塞与活塞配合形成压缩空间，承受气体压力。气缸控制气体的吸入和排出。气阀辅机部分缓冲罐油泵减小气流脉动和噪音。为压缩机各润滑点提供润滑油。冷却器油分离器油冷却器降低压缩后气体的温度。分离压缩空气中的油分。冷却润滑油，保证油温稳定。流量传感器监测气体流量，确保稳定供气。温度传感器监测气体和润滑油温度，防止过热。压力传感器监测气体压力，确保安全运行。电动机提供动力，驱动曲轴旋转。控制面板显示压缩机运行参数，实现远程控制。控制系统安全保护装置当气体压力超过设定值时自动泄压，保护压缩机不受损坏。监测气体压力，当压力异常时自动停机。监测气体和润滑油温度，当温度异常时自动停机。当润滑油压力低于设定值时自动停机，避免压缩机因缺油而损坏。安全阀压力开关温度开关断油保护装置03往复式压缩机工作原理与性能参数通过活塞在气缸内的往复运动，使气体在封闭空间内受到压缩，提高气体的压力。压缩过程传动系统冷却与润滑电机通过皮带或联轴器驱动曲轴旋转，进而带动连杆和活塞进行往复运动。采用冷却系统对压缩机进行冷却，同时通过润滑系统对运动部件进行润滑，以减少磨损和摩擦热。030201工作原理介绍压缩机出口处的气体压力，是评价压缩机性能的重要指标。排气压力单位时间内压缩机排出的气体体积，通常以立方米/分钟（m³/min）表示。排气量压缩机的输入功率与输出功率之比，反映了压缩机的能量转换效率。功率与效率性能参数分析压缩比、排气量等关键指标解读压缩比压缩机排气压力与吸气压力之比，反映了压缩机的压缩能力。排气量与压缩机的气缸容积、活塞行程及转速等参数有关，是评价压缩机生产能力的重要指标。压力波动与噪音压缩机运行过程中产生的压力波动和噪音，对设备的稳定性和使用环境有重要影响。04往复式压缩机选型与设计要点根据工艺流程、气体性质、压力、温度、流量等参数确定压缩机类型及规格。选型依据考虑压缩机效率、可靠性、维护便捷性、安全性及环保要求。注意事项选型依据及注意事项确定设计参数→选择压缩机型号→设计压缩系统→校核计算→绘制图纸→审查与修改。遵循相关设计标准、安全规范及环保法规，确保设计合理、安全可靠、经济高效。设计流程与规范要求规范要求设计流程提高效率降低能耗减少维护增强安全性优化设计策略探讨01020304采用高效压缩机、优化压缩系统配置、降低泄漏损失等。选用低能耗设备、优化运行参数、实施节能改造等。选用高品质零部件、提高设备可靠性、实施预防性维护等。加强安全防护措施、完善安全管理制度、提高操作人员素质等。05往复式压缩机安装、调试与验收规范03准备安装工具和材料提前准备好安装所需的工具...
