安置房工程施工测量放线控制技术

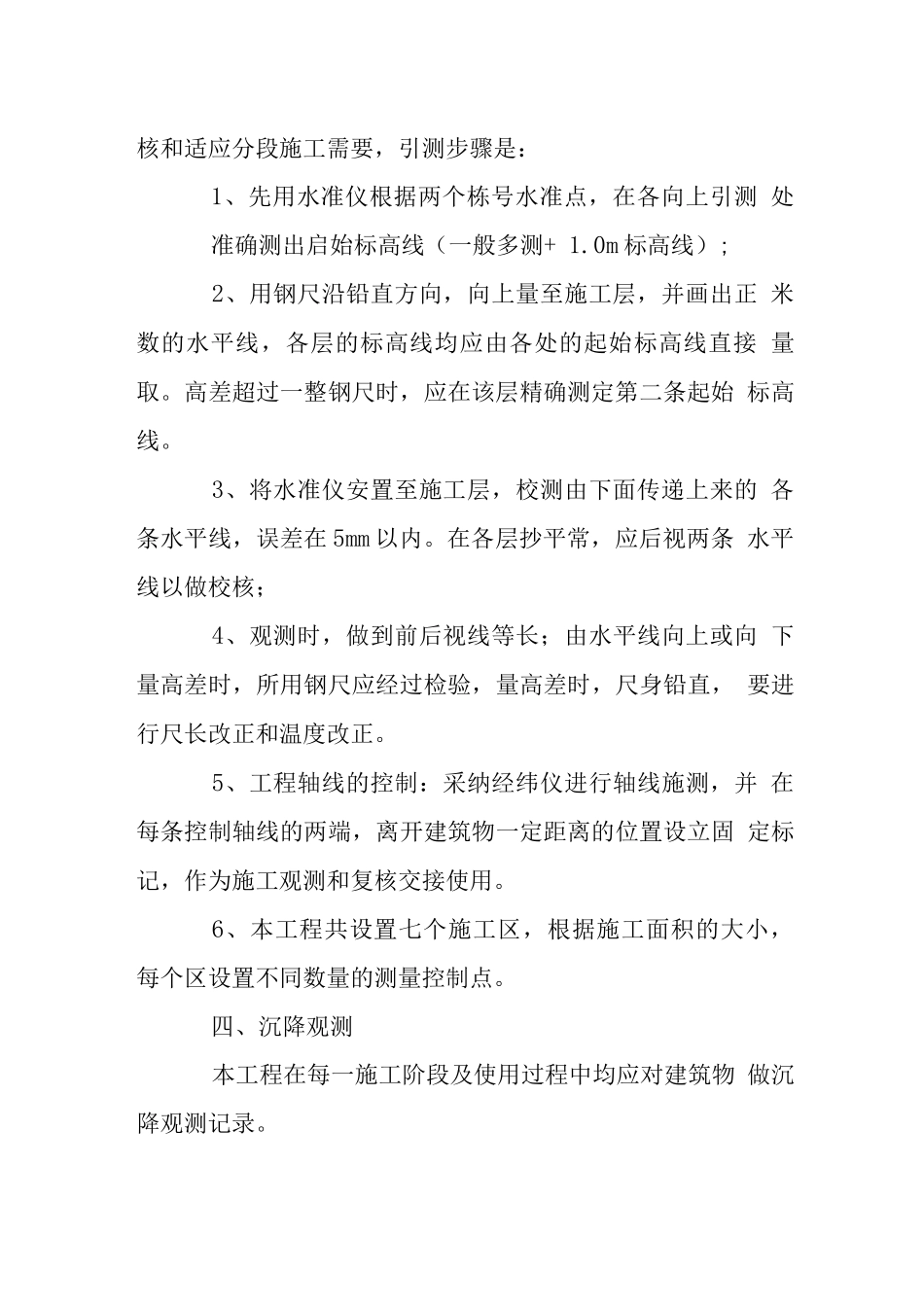

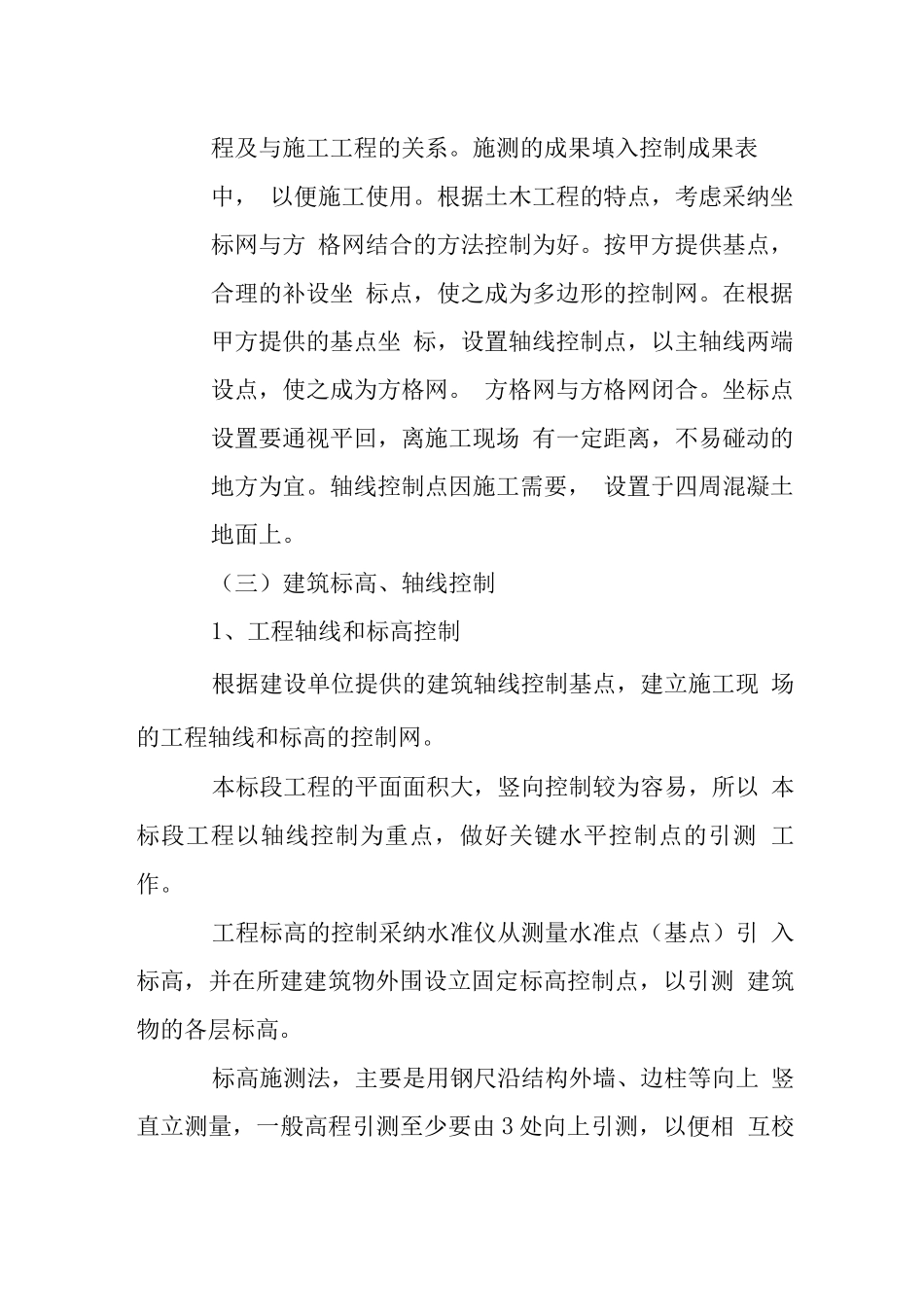

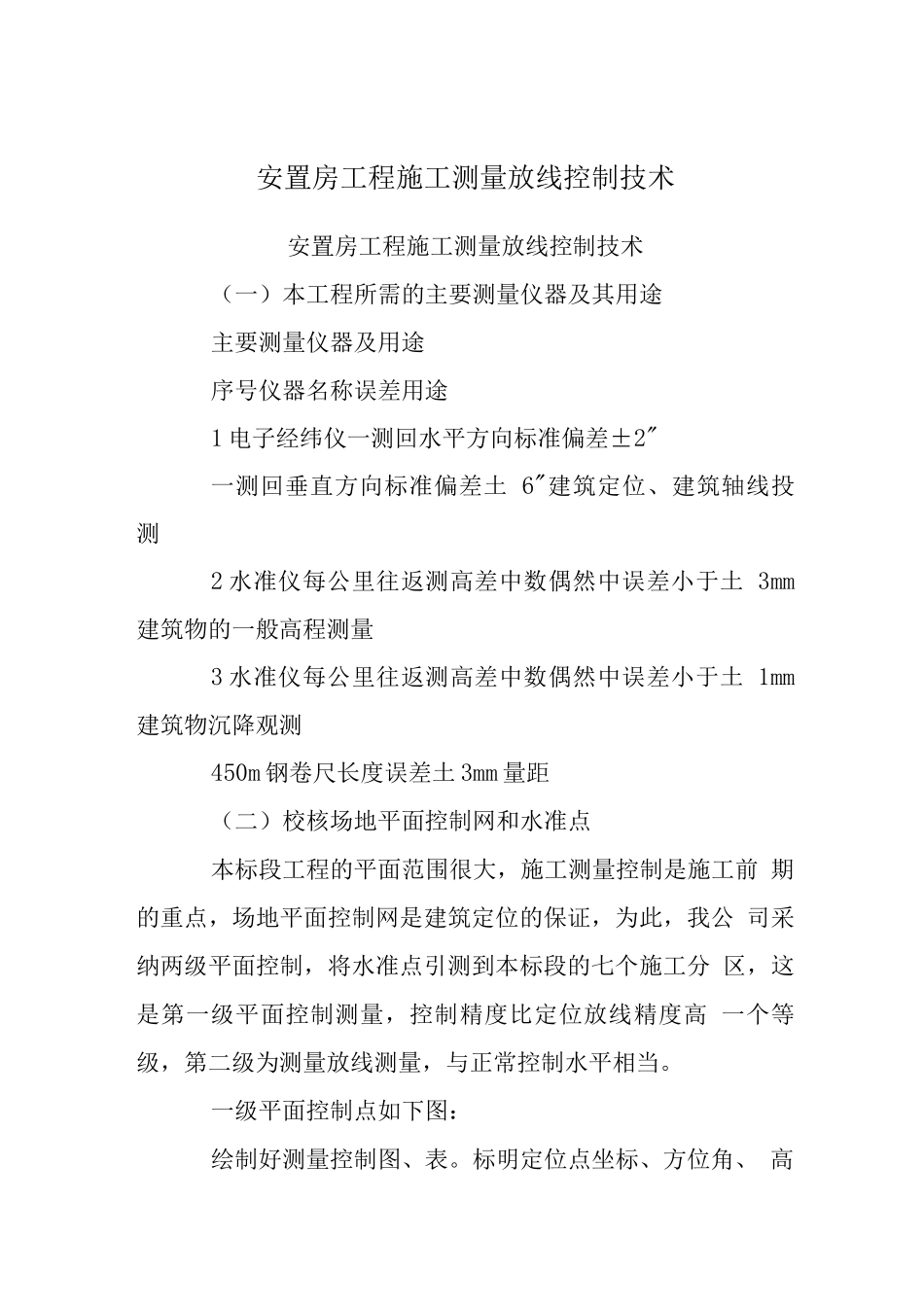

安置房工程施工测量放线控制技术安置房工程施工测量放线控制技术（一）本工程所需的主要测量仪器及其用途主要测量仪器及用途序号仪器名称误差用途1 电子经纬仪一测回水平方向标准偏差±2"一测回垂直方向标准偏差土 6"建筑定位、建筑轴线投 测2 水准仪每公里往返测高差中数偶然中误差小于土 3mm建筑物的一般高程测量3 水准仪每公里往返测高差中数偶然中误差小于土 1mm建筑物沉降观测450m 钢卷尺长度误差土 3mm 量距（二）校核场地平面控制网和水准点本标段工程的平面范围很大，施工测量控制是施工前 期的重点，场地平面控制网是建筑定位的保证，为此，我公 司采纳两级平面控制，将水准点引测到本标段的七个施工分 区，这是第一级平面控制测量，控制精度比定位放线精度高 一个等级，第二级为测量放线测量，与正常控制水平相当。一级平面控制点如下图：绘制好测量控制图、表。标明定位点坐标、方位角、 高程及与施工工程的关系。施测的成果填入控制成果表中， 以便施工使用。根据土木工程的特点，考虑采纳坐标网与方 格网结合的方法控制为好。按甲方提供基点，合理的补设坐 标点，使之成为多边形的控制网。在根据甲方提供的基点坐 标，设置轴线控制点，以主轴线两端设点，使之成为方格网。 方格网与方格网闭合。坐标点设置要通视平回，离施工现场 有一定距离，不易碰动的地方为宜。轴线控制点因施工需要， 设置于四周混凝土地面上。（三）建筑标高、轴线控制1、工程轴线和标高控制根据建设单位提供的建筑轴线控制基点，建立施工现 场的工程轴线和标高的控制网。本标段工程的平面面积大，竖向控制较为容易，所以 本标段工程以轴线控制为重点，做好关键水平控制点的引测 工作。工程标高的控制采纳水准仪从测量水准点（基点）引 入标高，并在所建建筑物外围设立固定标高控制点，以引测 建筑物的各层标高。标高施测法，主要是用钢尺沿结构外墙、边柱等向上 竖直立测量，一般高程引测至少要由 3 处向上引测，以便相 互校核和适应分段施工需要，引测步骤是：1、先用水准仪根据两个栋号水准点，在各向上引测 处准确测出启始标高线（一般多测+ 1.0m 标高线）;2、用钢尺沿铅直方向，向上量至施工层，并画出正 米数的水平线，各层的标高线均应由各处的起始标高线直接 量取。高差超过一整钢尺时，应在该层精确测定第二条起始 标高线。3、将水准仪安置至施工层，校测由下面传递上来的 各条水平线，误差在 5mm 以内。在各...
