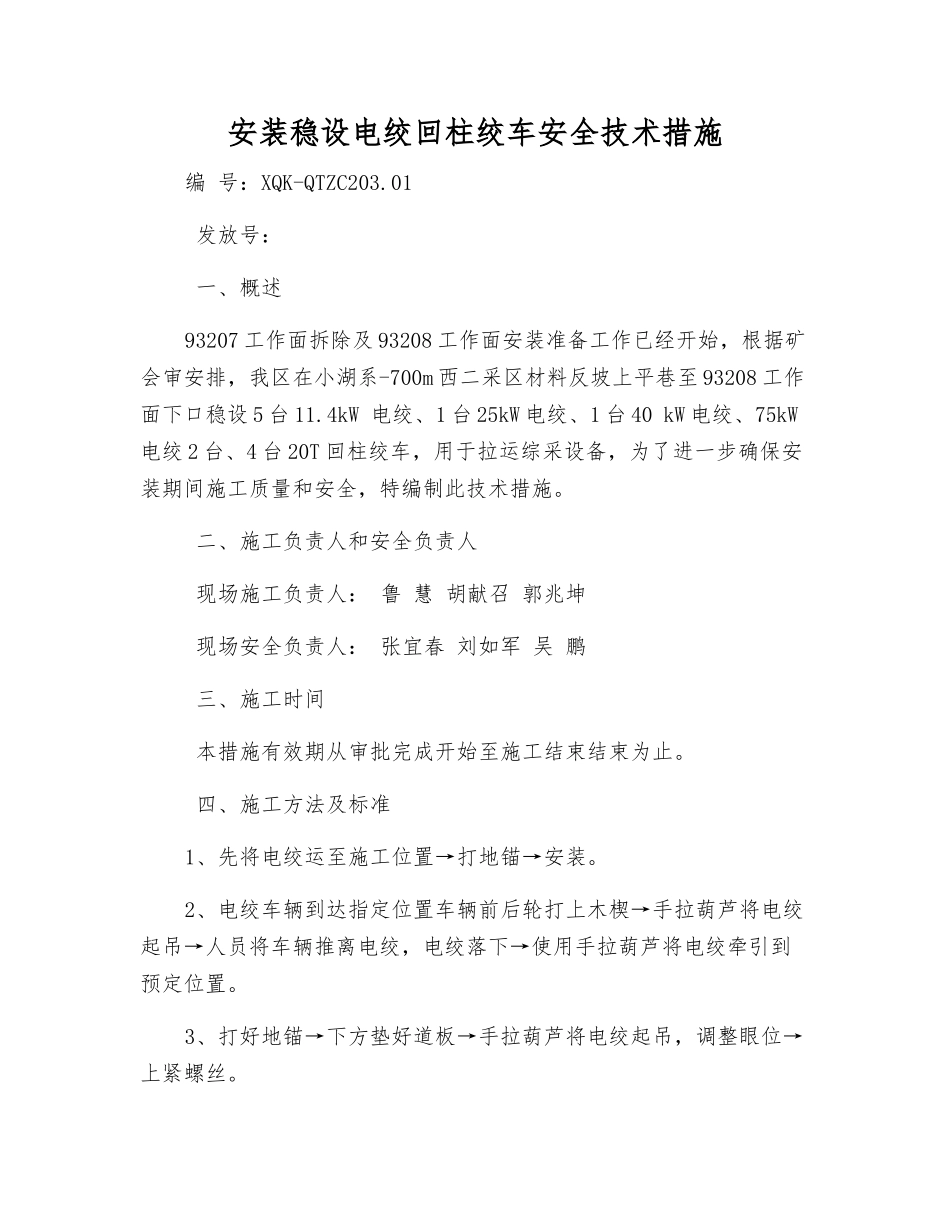

安装稳设电绞回柱绞车安全技术措施编 号：XQK-QTZC203.01 发放号： 一、概述93207 工作面拆除及 93208 工作面安装准备工作已经开始，根据矿会审安排，我区在小湖系-700m 西二采区材料反坡上平巷至 93208 工作面下口稳设 5 台 11.4kW 电绞、1 台 25kW 电绞、1 台 40 kW 电绞、75kW电绞 2 台、4 台 20T 回柱绞车，用于拉运综采设备，为了进一步确保安装期间施工质量和安全，特编制此技术措施。 二、施工负责人和安全负责人 现场施工负责人： 鲁 慧 胡献召 郭兆坤 现场安全负责人： 张宜春 刘如军 吴 鹏 三、施工时间 本措施有效期从审批完成开始至施工结束结束为止。 四、施工方法及标准1、先将电绞运至施工位置→打地锚→安装。2、电绞车辆到达指定位置车辆前后轮打上木楔→手拉葫芦将电绞起吊→人员将车辆推离电绞，电绞落下→使用手拉葫芦将电绞牵引到预定位置。3、打好地锚→下方垫好道板→手拉葫芦将电绞起吊，调整眼位→上紧螺丝。4、所有电绞运输设备均采纳锚杆锚固的方式进行稳设，锚杆使用Φ20*2000mm 型的左旋无纵筋螺纹钢等强锚杆，每孔装 K2370 型树脂药卷 1 块，搅拌时间 15-25s,保证每根锚杆的抗拔力不低于 80KN，JD-11.4KW 电绞和 JD-25KW 电绞每台设备使用 4 根锚杆固定，JD-40KW 电绞和 JH-20T 回柱绞车使用 6 根锚杆固定，JY-75KW 电绞使用 8 根锚杆固定。5、安装后，绞车最突出部分距轨道侧必须保持 0.5m 以上的安全距离。6、对拉下部电绞、11.4kW 牵引电绞、回柱绞车采纳不小于 6 分钢丝绳作护身柱，横竖钢丝绳不得小于 2 根，各绳端用 2 个 6 分元宝卡卡牢，通过吊环与顶锚和地锚连接，并将钢丝绳拉紧。7、使用回柱绞车时，回柱绞车用单体支柱打四压两戗，压柱垂直顶底板、戗柱与顶板成 65°～75°夹角，压柱初撑力不低于 50KN，戗柱初撑力不低于 30KN，单体拴好防倒绳，并有防身柱和防护网。8、绞车地拱螺丝必须紧固到位，安装平稳牢固；11.4kw 电绞闸把位置在水平线以上 30°-40°时即应闸死。25kw 及以上电绞闸把的工作行程不超过全行程的 2/3 时即应闸死;轨道尽头应用双道卡固定好。9、绞车、回柱机安装地点及周围的支护，必须着实有效，安全可靠，底板平整，以及绞车安装地点严禁有淋水及杂物、浮煤（矸）堆积等；有利于绞车司机进行操作。10、绞车要求本身必须确保完好无损，各零部件齐全、紧固、有效。护绳板上紧，位置正确，制动闸把灵...
