安防工程施工组织方案VIP专享

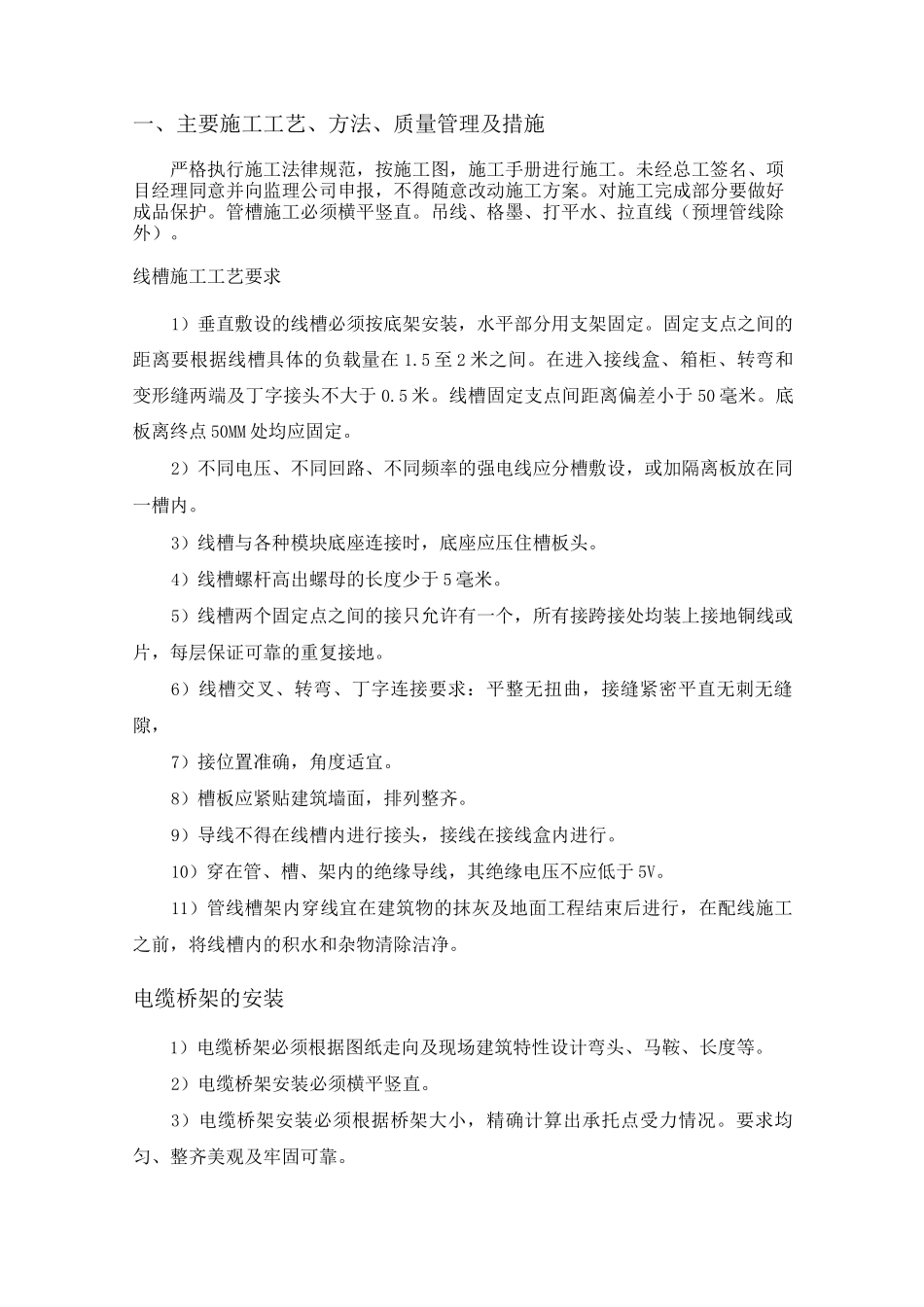

一、主要施工工艺、方法、质量管理及措施严格执行施工法律规范，按施工图，施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。线槽施工工艺要求1）垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在 1.5 至 2 米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于 0.5 米。线槽固定支点间距离偏差小于 50 毫米。底板离终点 50MM 处均应固定。2）不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。3）线槽与各种模块底座连接时，底座应压住槽板头。4）线槽螺杆高出螺母的长度少于 5 毫米。5）线槽两个固定点之间的接只允许有一个，所有接跨接处均装上接地铜线或片，每层保证可靠的重复接地。6）线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，7）接位置准确，角度适宜。8）槽板应紧贴建筑墙面，排列整齐。9）导线不得在线槽内进行接头，接线在接线盒内进行。10）穿在管、槽、架内的绝缘导线，其绝缘电压不应低于 5V。11）管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除洁净。电缆桥架的安装1）电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。2）电缆桥架安装必须横平竖直。3）电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。4）桥架角弯必须有充分的弧度，防止将电缆拆散。5）电缆桥架必须至少将两端加接地保护，本工程要求每隔 20M 接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条 BV16 平方毫米的双色地线。线管施工工艺要求视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采纳硬质 PVC 管作线管或镀锌管。镀锌管参照如下方法施工。现场加工应符合以下要求：1）为了防止在穿电缆时划伤电缆，管应无刺和锐棱角。2）为了减少直理管在沉陷时管处对电缆的剪切力.3）PVC 管在弯制后，不应有裂缝和明显的凹瘪现象。若弯曲程度过大，将减少线管的有效直径，造成穿线困难。4）PVC 管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。电缆头制作安装1）电缆头制作前应校对，对其物理性能进行粗测；对不同功能的电缆可用摇表、万用表...
