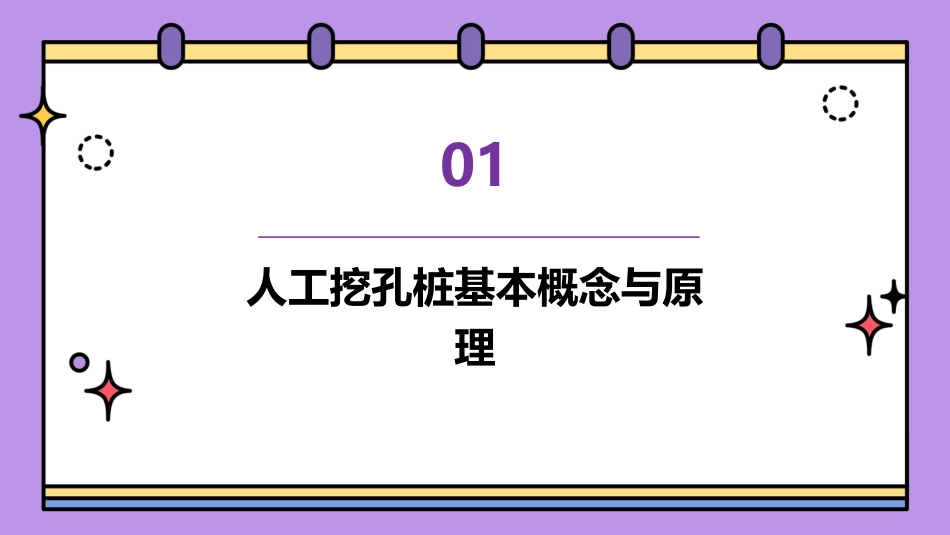

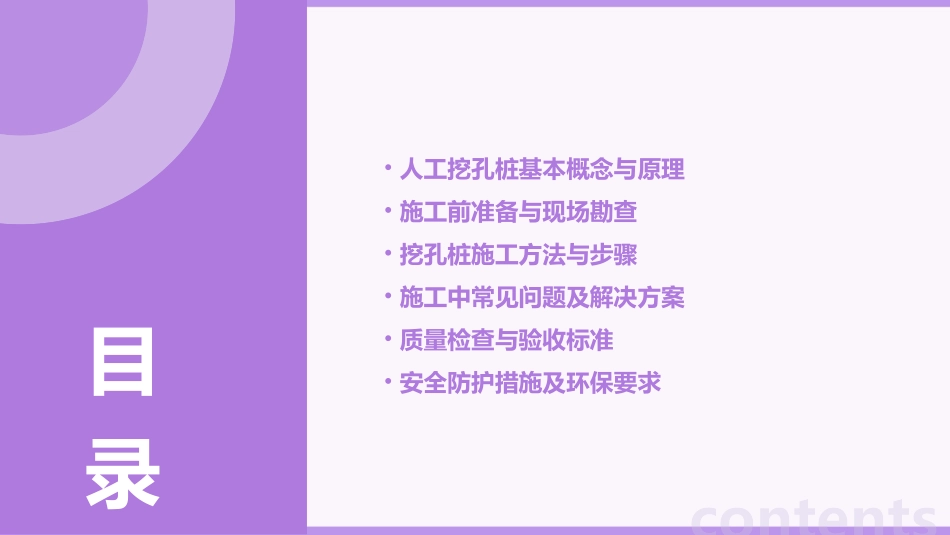

lA人工挖孔桩培训教材•人工挖孔桩基本概念与原理•施工前准备与现场勘查•挖孔桩施工方法与步骤•施工中常见问题及解决方案•质量检查与验收标准•安全防护措施及环保要求contents目录01人工挖孔桩基本概念与原理人工挖孔桩是一种通过人工挖掘形成的桩基础，主要用于承载建筑物或其他结构的荷载。定义人工挖孔桩能够有效地将上部结构的荷载传递到深层土壤中，提高地基的承载力和稳定性。作用定义及作用介绍构造特点人工挖孔桩通常由桩身和承台两部分组成，桩身一般采用钢筋混凝土结构，具有较高的强度和刚度；承台则用于连接桩身和上部结构，起到传递荷载的作用。分类根据桩身形状和施工工艺的不同，人工挖孔桩可分为圆形桩、方形桩、异形桩等多种类型。构造特点与分类人工挖孔桩通过桩身与周围土壤的摩擦力以及桩端阻力来承载荷载，同时将荷载传递到深层土壤中，利用深层土壤的承载力来提高地基的稳定性。工作原理人工挖孔桩适用于地质条件较好、地下水位较低、施工场地较开阔的地区。对于地质条件复杂、地下水位较高或施工场地狭窄的地区，需要采取相应的技术措施来保证施工质量和安全。适用范围工作原理及适用范围02施工前准备与现场勘查收集地质勘察报告、地下管线及障碍物等资料。了解施工场地的地形、地貌、水文地质条件。整理并分析相关资料，为现场勘查和施工方案制定提供依据。施工前资料收集与整理评估地下水位、水质及对施工的影响。调查周边建筑物、构筑物、道路、管线等设施情况，分析施工对其影响。勘查现场地形、地貌、地质条件，了解土层分布及岩石性质。现场环境勘查及评估010204制定施工方案和计划根据地质勘察报告和现场勘查结果，制定挖孔桩施工方案。确定挖孔桩的直径、深度、护壁形式等参数。制定施工进度计划，明确各工序的施工时间和人员、设备配置。制定安全措施和应急预案，确保施工安全。0303挖孔桩施工方法与步骤开挖前准备开挖顺序挖土方法安全防护开挖方法及注意事项01020304清理场地，定位放线，准备好施工机械和人员。根据设计要求和地质情况，确定合理的开挖顺序，一般采用分段开挖的方式。人工挖土时，应注意土层变化和桩孔稳定性，及时采取支护措施。设置安全防护设施，如安全网、防护栏杆等，确保施工人员安全。钢筋加工钢筋连接钢筋笼制作钢筋笼安装钢筋笼制作与安装要求按照设计要求加工钢筋，包括调直、除锈、切断、弯曲等工序。将加工好的钢筋按照设计要求绑扎成钢筋笼，注意钢筋间距和保护层厚度。采用焊接或机械连接等方式连接钢筋，确保连接质量符合规范要求。将制作好的钢筋笼吊装入桩孔内，定位准确后固定牢固。按照设计要求的混凝土强度等级和配合比进行配制，确保混凝土质量。混凝土配制浇筑前准备混凝土浇筑养护措施清理桩孔内的杂物和积水，检查钢筋笼安装质量。采用导管法或串筒法进行混凝土浇筑，确保混凝土密实度和均匀性。混凝土浇筑完成后，应及时进行养护，保持适宜的温度和湿度条件，确保混凝土强度稳定增长。混凝土浇筑操作规范04施工中常见问题及解决方案当挖孔时遇到少量渗水，可在井内先挖一小集水坑，用高扬程潜水泵将水排出井外。遇到大量渗水时，需要在井底一侧挖一集水坑，四周设置汇水沟，使水流入集水坑内，用水泵排出井外。遇到流动性很大的泥砂时，可将护壁成孔改为沉井，用混凝土或钢筋混凝土浇筑。遇水问题处理措施在桩孔口安装水平推移的活动安全盖板，当桩孔内有人挖土时，应掩好安全盖板，防止杂物落下砸人。桩孔口应高出地面200~300mm，井口周边应设置不低于800mm高的临边围护，桩孔内应每隔10m设一道半圆形的钢筋防护网。桩孔开挖深度超过10m时，应有专门向井下送风的设备，风量不宜少于25L/s。坍塌事故预防措施遇到缩颈问题01在桩孔开挖过程中，应随时观察土壁情况，如遇到缩颈问题，可用泥浆护壁或设置钢护筒进行防护。遇到桩身质量问题02严格控制桩身混凝土的浇筑质量，确保混凝土强度满足设计要求。同时，在浇筑过程中应注意振捣密实，避免出现蜂窝、麻面等问题。遇到钢筋笼上浮问题03在浇筑混凝土前应对钢筋笼进行固定，防止其在混凝土浇筑过程中上浮。同时，在浇筑过程中应注意控制混凝土的浇...
