实验一：网线的制作实验报告

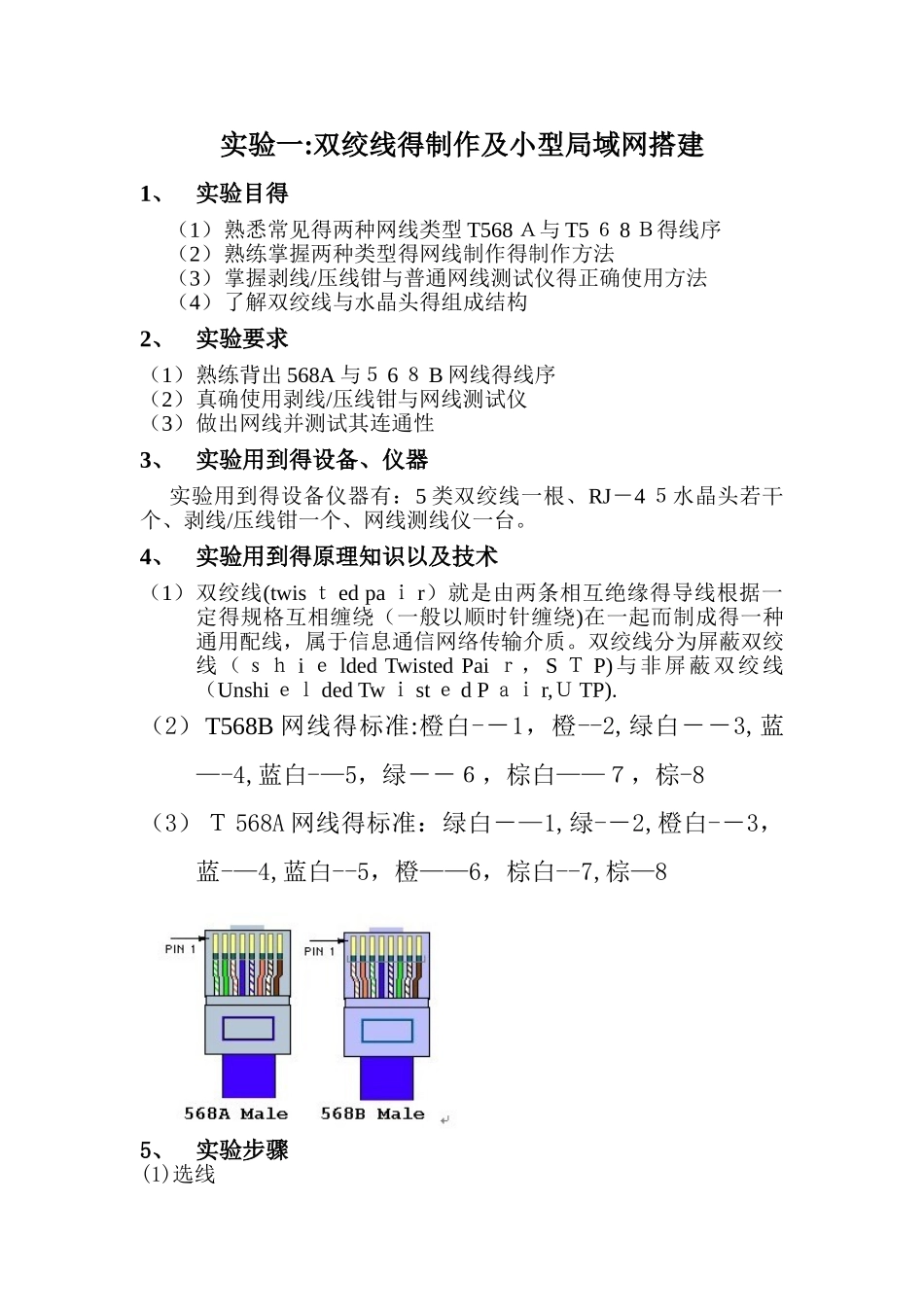

实验一:双绞线得制作及小型局域网搭建1、实验目得（1）熟悉常见得两种网线类型 T568 Ａ与 T5 ６ 8 Ｂ得线序（2）熟练掌握两种类型得网线制作得制作方法（3）掌握剥线/压线钳与普通网线测试仪得正确使用方法（4）了解双绞线与水晶头得组成结构2、实验要求（1）熟练背出 568A 与５ 6 ８ B 网线得线序（2）真确使用剥线/压线钳与网线测试仪（3）做出网线并测试其连通性3、实验用到得设备、仪器 实验用到得设备仪器有：5 类双绞线一根、RJ－4 ５水晶头若干个、剥线/压线钳一个、网线测线仪一台。4、实验用到得原理知识以及技术（1）双绞线(twis ｔ ed pa ｉ r）就是由两条相互绝缘得导线根据一定得规格互相缠绕（一般以顺时针缠绕)在一起而制成得一种通用配线，属于信息通信网络传输介质。双绞线分为屏蔽双绞线（ｓｈ i ｅ lded Twisted Pai ｒ，S Ｔ P)与非屏蔽双绞线（Unshi ｅｌ ded Tw ｉ st ｅ d P ａｉ r,Ｕ TP).（2）T568B 网线得标准:橙白-－1，橙--2,绿白－－3,蓝—-4,蓝白-—5，绿－－６，棕白——７，棕-8（3）Ｔ 568A 网线得标准：绿白－—1,绿-－2,橙白-－3，蓝-—4,蓝白--5，橙——6，棕白--7,棕—85、实验步骤(1)选线 选取一根长约 0。6 米得 5 类双绞线(2）剥线 利用双绞线剥线/压线钳（也可以使用专用得剥线钳、剥线器及其她工具）将双绞线得外皮剥去 2－3 厘米。如下图所示： （3)排线 根据 E Ｉ A/TI Ａ-568A 或 EI Ａ/T Ｉ A－5 ６８ B 标准将各个线排好（4）剪线 左手握紧排好得线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面得距离不宜过长,一般在 1、2 厘米到１、4 厘米之间,这样有利于打线。(5）插线 把剪齐后得线 弄整齐然后插入水晶头得后端 （6）压线 将水晶头放入剥线/压线钳 与水晶头相对那个口中挤压 （7）做另一个头 重复以上 5 个步骤做好网线得另一头(８)测试网线得连通性 将做好得网线得插入测线仪，打开开关假如两边 8 个指示灯都就是同步亮得,则说明连通性良好，网线做成功了;假如那个等不亮则说明那根线出错了。 6、实验故障分析与排除 用测线仪测试过后发现指示灯不全亮则可能出现得问题就是：①线序错了②可能就是线没有与水晶头后端接触③在剥线过程中线被剥断了7、实验心得与体会 通过本次实验我学会了如何制作 T ５ 68A 与 T568B 两中类型得网线,同时也能熟练使用剥线/压线钳与测线仪。在实验过程中也出...
