实验六 虚拟局域网VLAN实验报告

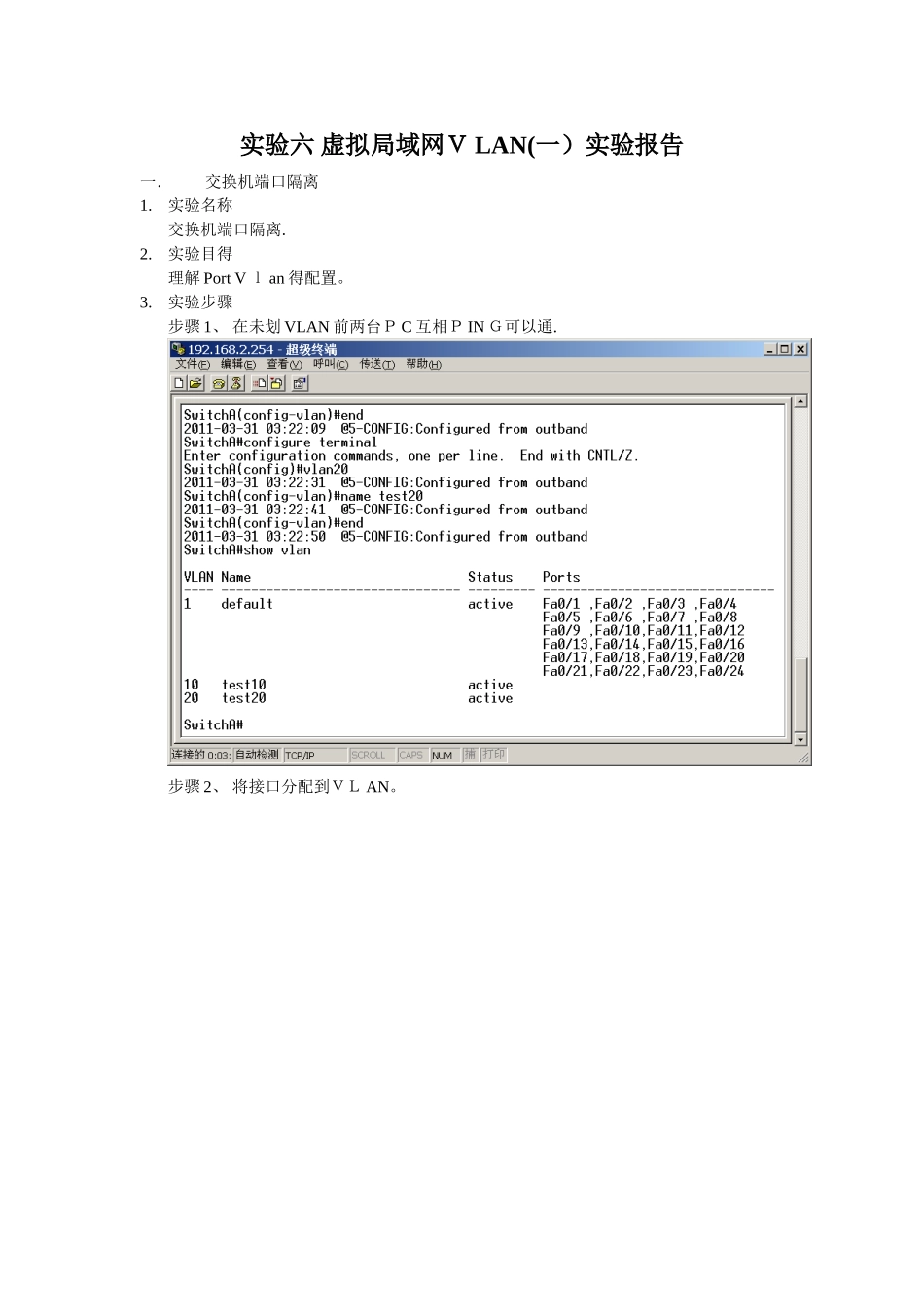

实验六 虚拟局域网VLAN实验报告_第1页
1/5

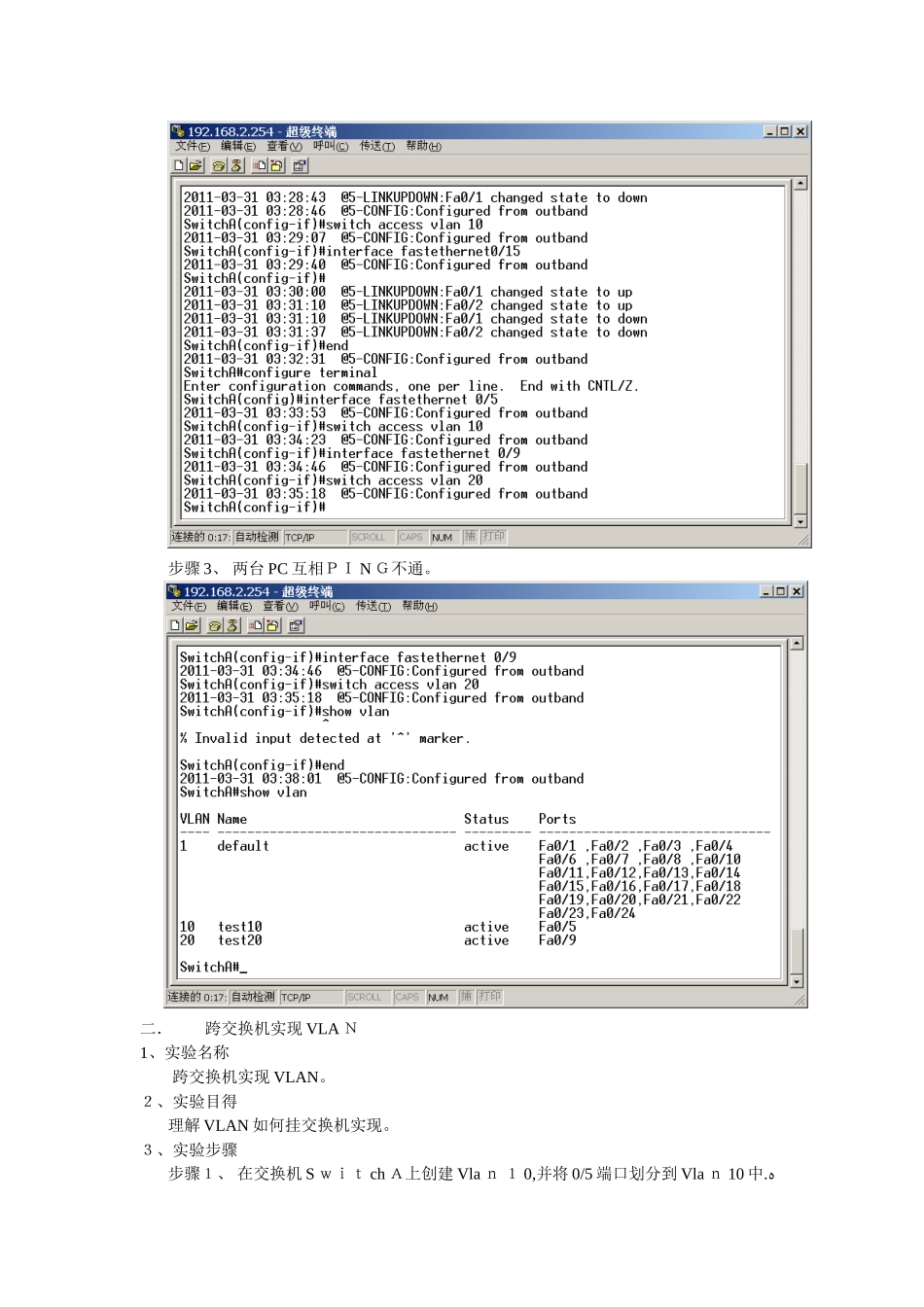

实验六 虚拟局域网VLAN实验报告_第2页
2/5
实验六 虚拟局域网VLAN实验报告_第3页
3/5
实验六 虚拟局域网V LAN(一)实验报告一.交换机端口隔离1.实验名称交换机端口隔离.2.实验目得理解 Port V l an 得配置。3.实验步骤步骤 1、 在未划 VLAN 前两台P C 互相P IN G可以通.步骤 2、 将接口分配到VL AN。步骤 3、 两台 PC 互相PI N G不通。二.跨交换机实现 VLA N1、实验名称跨交换机实现 VLAN。2、实验目得理解 VLAN 如何挂交换机实现。3、实验步骤步骤1、 在交换机 S wit ch A上创建 Vla n 1 0,并将 0/5 端口划分到 Vla n 10 中.ﻩ步骤 2、 在交换机S witchA 上创建V lan 20,并将0/1 5端口划分到 Vlan 2 0 中。ﻩ步骤3、 在交换机S witc h A 上将与S w i tch B相连得端口(假设为0/24 端口)定义为 tagvlan 模式。ﻩ步骤 4、 在交换机 S w itchB 上创建 Vlan 1 0,并将 0/5 端口划分到 Vlan 1 0 中.ﻩ步骤 5、 在交换机 SwitchB 上将与 Sw i tc h A 相连得端口(假设为 0/2 4 端口)定义为t agvlan 模式。ﻩ步骤 6、 验证 PC1 与 PC3 能互相通信,但 PC2 与 PC 3不能互相通信。三.实验总结本次试验分为两个试验.交换机端口隔离以及跨交换机实现 VLAN.通过试验中实际得操作,形象得理解了 Port V l an 得配置与理解 VLAN 如何挂交换机实现.实验一通过划分 Port V la n 实现交换端口隔离,实验二在同一V lan 里得计算系统能跨交换机进行相互通信,而在不同 Vl a n 里得计算机系统不能进行相互通信,需要注意得就是,两台交换机之间相连得端口应该设置为 tag vlan 模式。
