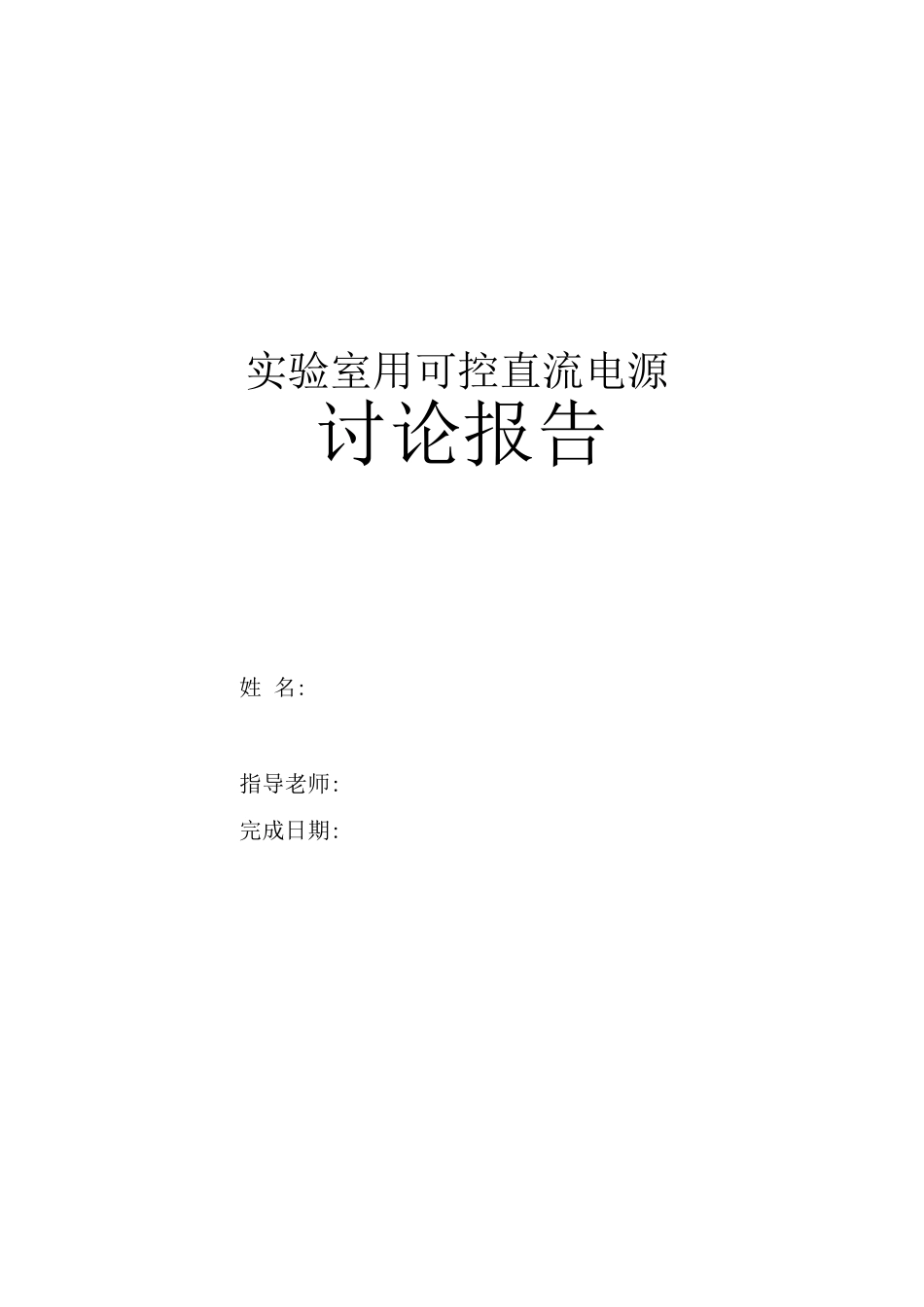

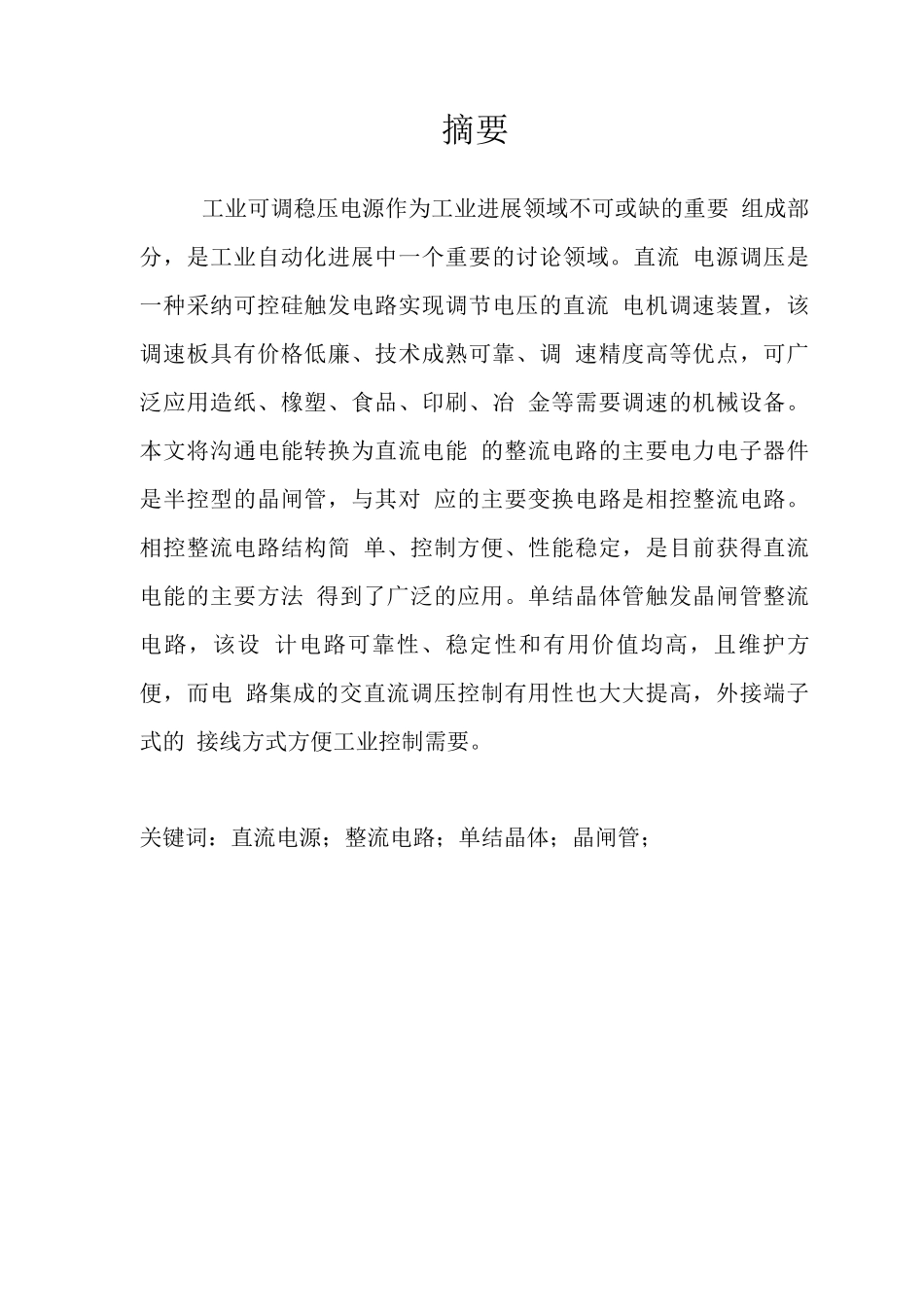

实验室用可控直流电源讨论报告姓 名:指导老师:完成日期:摘要工业可调稳压电源作为工业进展领域不可或缺的重要 组成部分，是工业自动化进展中一个重要的讨论领域
直流 电源调压是一种采纳可控硅触发电路实现调节电压的直流 电机调速装置，该调速板具有价格低廉、技术成熟可靠、调 速精度高等优点，可广泛应用造纸、橡塑、食品、印刷、冶 金等需要调速的机械设备
本文将沟通电能转换为直流电能 的整流电路的主要电力电子器件是半控型的晶闸管，与其对 应的主要变换电路是相控整流电路
相控整流电路结构简 单、控制方便、性能稳定，是目前获得直流电能的主要方法 得到了广泛的应用
单结晶体管触发晶闸管整流电路，该设 计电路可靠性、稳定性和有用价值均高，且维护方便，而电 路集成的交直流调压控制有用性也大大提高，外接端子式的 接线方式方便工业控制需要

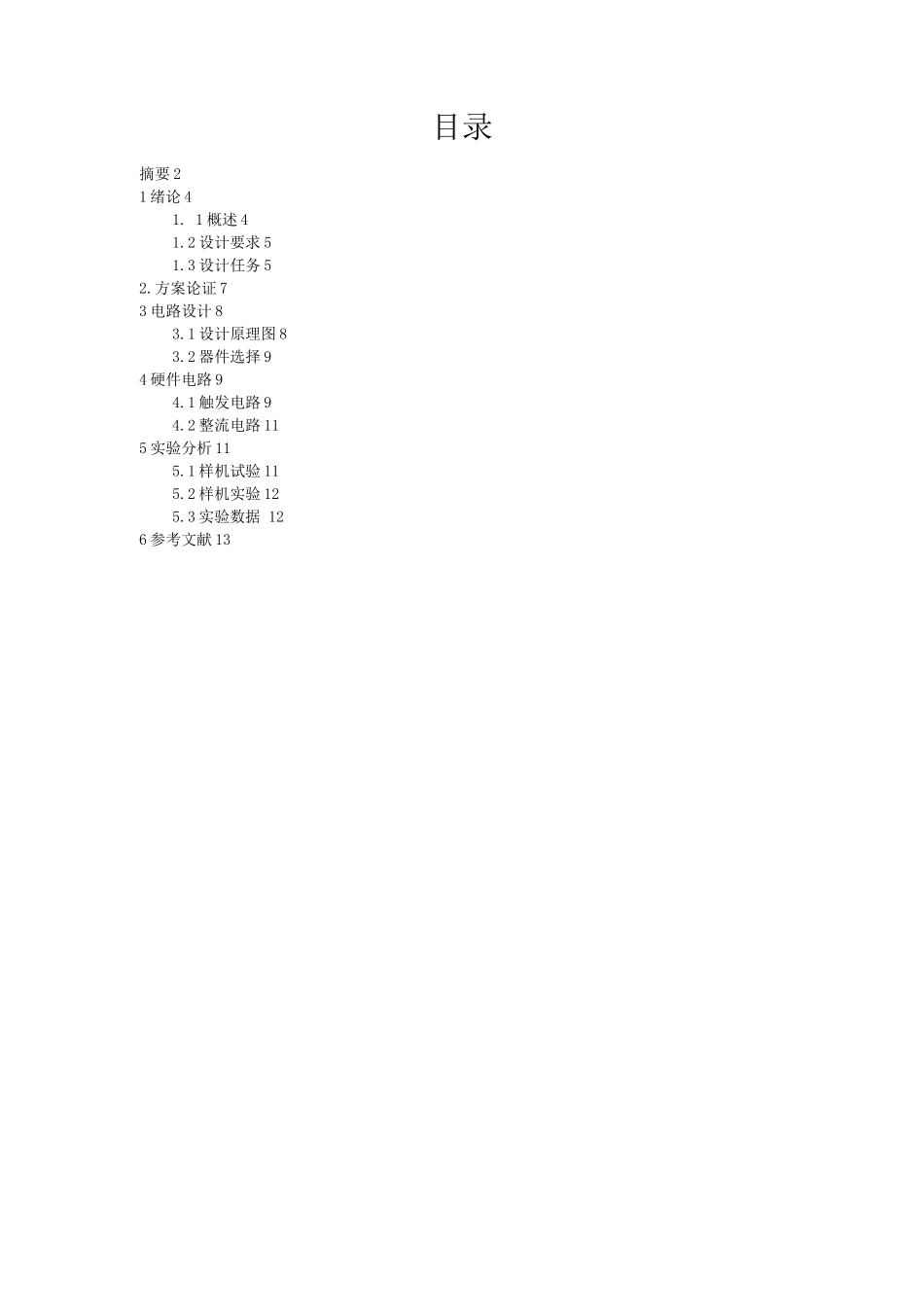

关键词：直流电源；整流电路；单结晶体；晶闸管；目录摘要 21 绪论 41
1 概述 41
2 设计要求 51
3 设计任务 52
方案论证 73 电路设计 83
1 设计原理图 83
2 器件选择 94 硬件电路 94
1 触发电路 94
2 整流电路 115 实验分析 115
1 样机试验 115
2 样机实验 125
3 实验数据 126 参考文献 131 绪论1
1 概述实验室用直流可调电源是一种采纳可控硅(TNY816)触 发电路实现调节电压的直流电机调速装置
单相通用型可控 硅触发板是通过调整可控硅的导通角来实现电气设备的电 压电流功率调整的一种移相型的电力控制器，其核心部件采 用国外生产的高性能、高可靠性的军品级可控硅触发专用集 成电路
输出触发脉冲具有极高的对称性及稳定性，且不随 环境温度变化，使用中不需要对脉冲对称度及限位进行调 整
现场调试一般不需要示波器即可完成
它可广泛的应用 于工业各领域的电压电流调节，适用于电阻性负载、电感性 负载、变压
