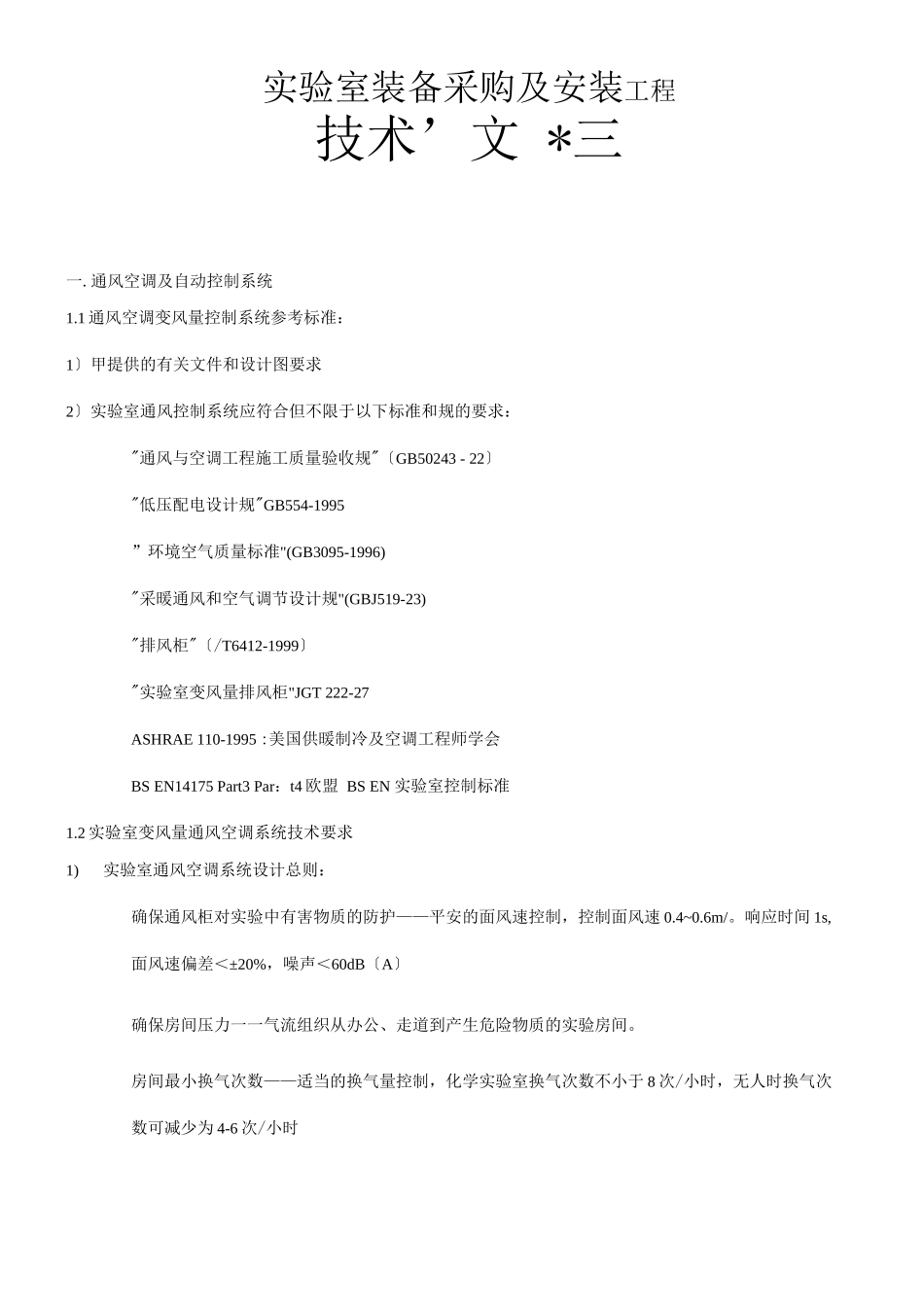

实验室装备采购及安装工程技术’文 *三一.通风空调及自动控制系统1.1 通风空调变风量控制系统参考标准：1〕甲提供的有关文件和设计图要求2〕实验室通风控制系统应符合但不限于以下标准和规的要求："通风与空调工程施工质量验收规"〔GB50243 - 22〕"低压配电设计规"GB554-1995”环境空气质量标准"(GB3095-1996)"采暖通风和空气调节设计规"(GBJ519-23)"排风柜"〔/T6412-1999〕"实验室变风量排风柜"JGT 222-27ASHRAE 110-1995 :美国供暖制冷及空调工程师学会BS EN14175 Part3 Par：t4 欧盟 BS EN 实验室控制标准1.2 实验室变风量通风空调系统技术要求1)实验室通风空调系统设计总则：确保通风柜对实验中有害物质的防护——平安的面风速控制，控制面风速 0.4~0.6m/。响应时间 1s,面风速偏差＜±20%，噪声＜60dB〔A〕确保房间压力一一气流组织从办公、走道到产生危险物质的实验房间。房间最小换气次数——适当的换气量控制，化学实验室换气次数不小于 8 次/小时，无人时换气次数可减少为 4-6 次/小时为实验室提供提供平安的工作环境，并满足一定的舒适性要求化学实验室监控气流控制系统的集中监视要求2）局部排风控制要求A）通风柜面风速控制要求：采纳位移与面风速调节系统，调节窗动作时，由位移传感器 1 秒迅速调节变风量阀至设定位置，调节窗稳定后，然后转为面风速微调以控制面风速扰流，实测面风速值。每台通风柜配置一套国际进品牌 VAV 控制系统。该控制系统保证通风柜调节门在任意位置下通风柜面风速在 1.5 秒迅速稳定到设定值，一般为 0.5m/s。该系统包括一个面风速传感器、一个调节窗位移传感器，一个防腐 UPVC 材质变风量蝶阀、一个 LCD 显示控制面板、一个电源保护模块。系统应具有以下功能特性：自动调节以恒定不同状态下的平安面风速设定要求。支持实测面风速并数字显示面风速值。输出当前流量，支持房间流量准确控制。支持显示当前变风量阀门状态以提醒用户通风柜使用状态。支持无人值守时自动切换至低风速状态。不平安的条件下，声音及显示报警。通风柜需按国际标准保证平安最低排风量。支持夜间工作模式。支持就地键盘操作及功能显示屏。支持意外紧急排放功能键。支持 Modbus 等标准协议，可与专用监视软件直接连接，并通过转接能与自控系统对接。其他应具备的要求：变风量控制系统，包括传感器、控制器、控制模块、阀门调节机构、专用监控软件等均应采纳同一厂家同一品牌产品，以保持控制完整性以及...
