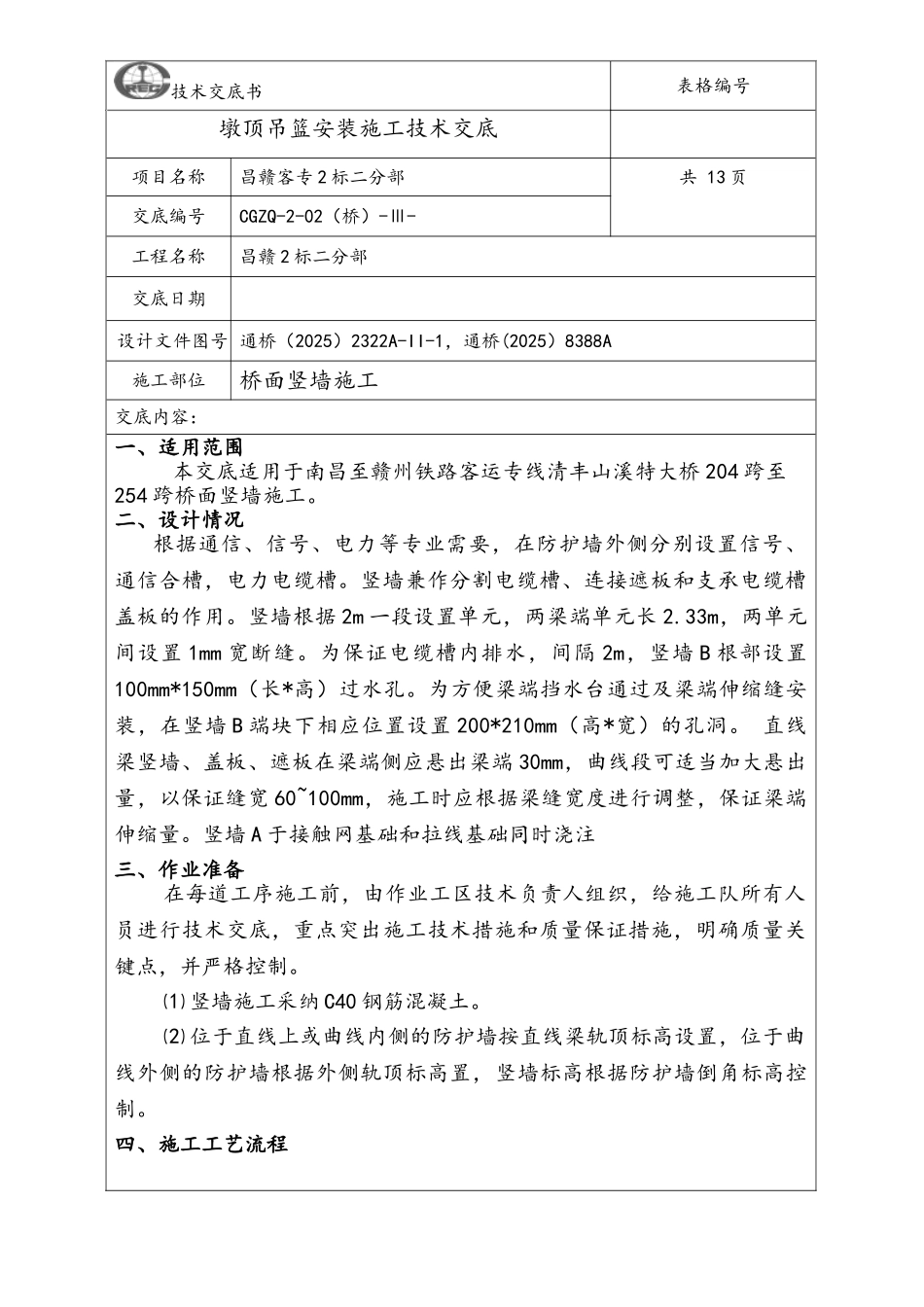

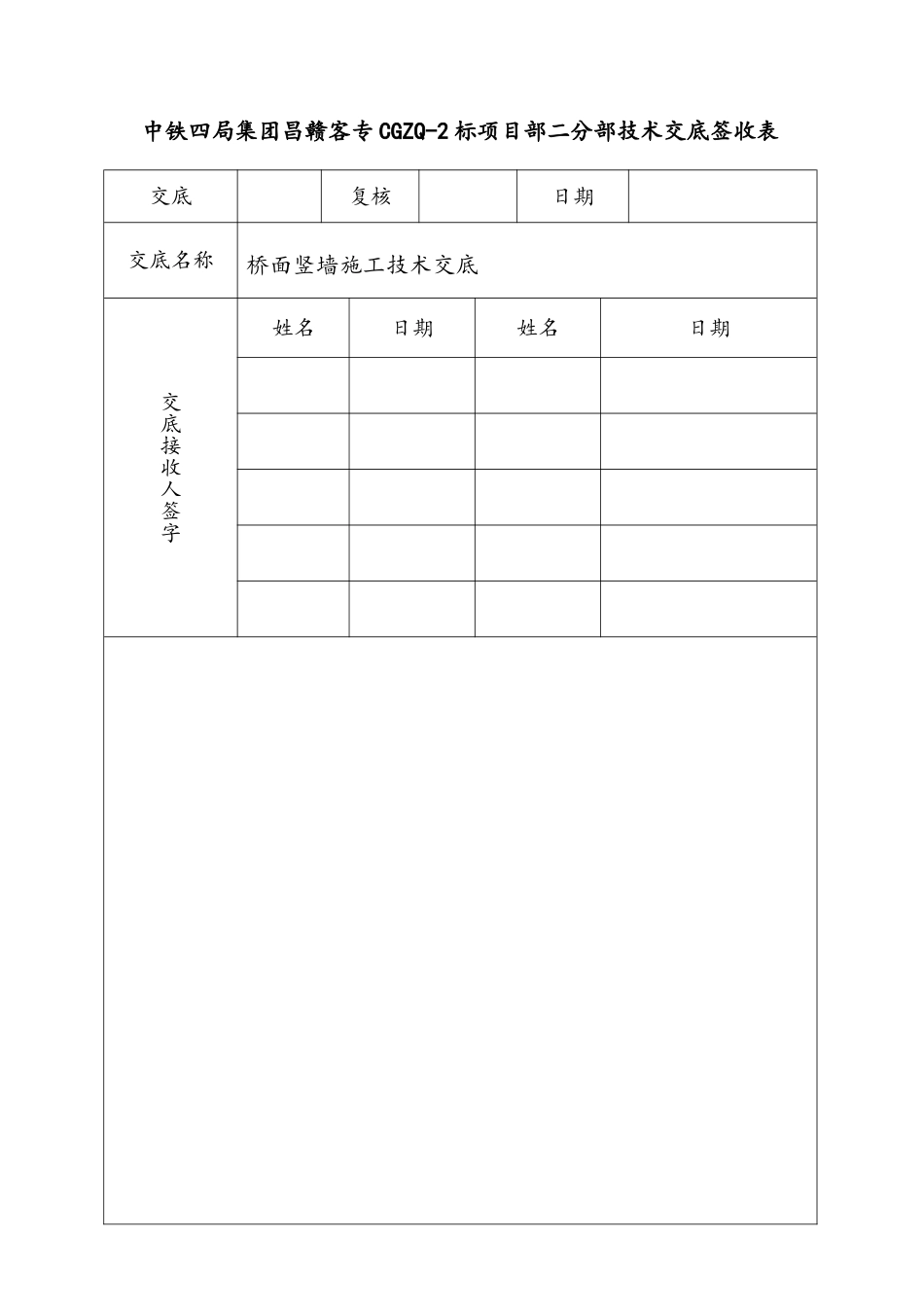

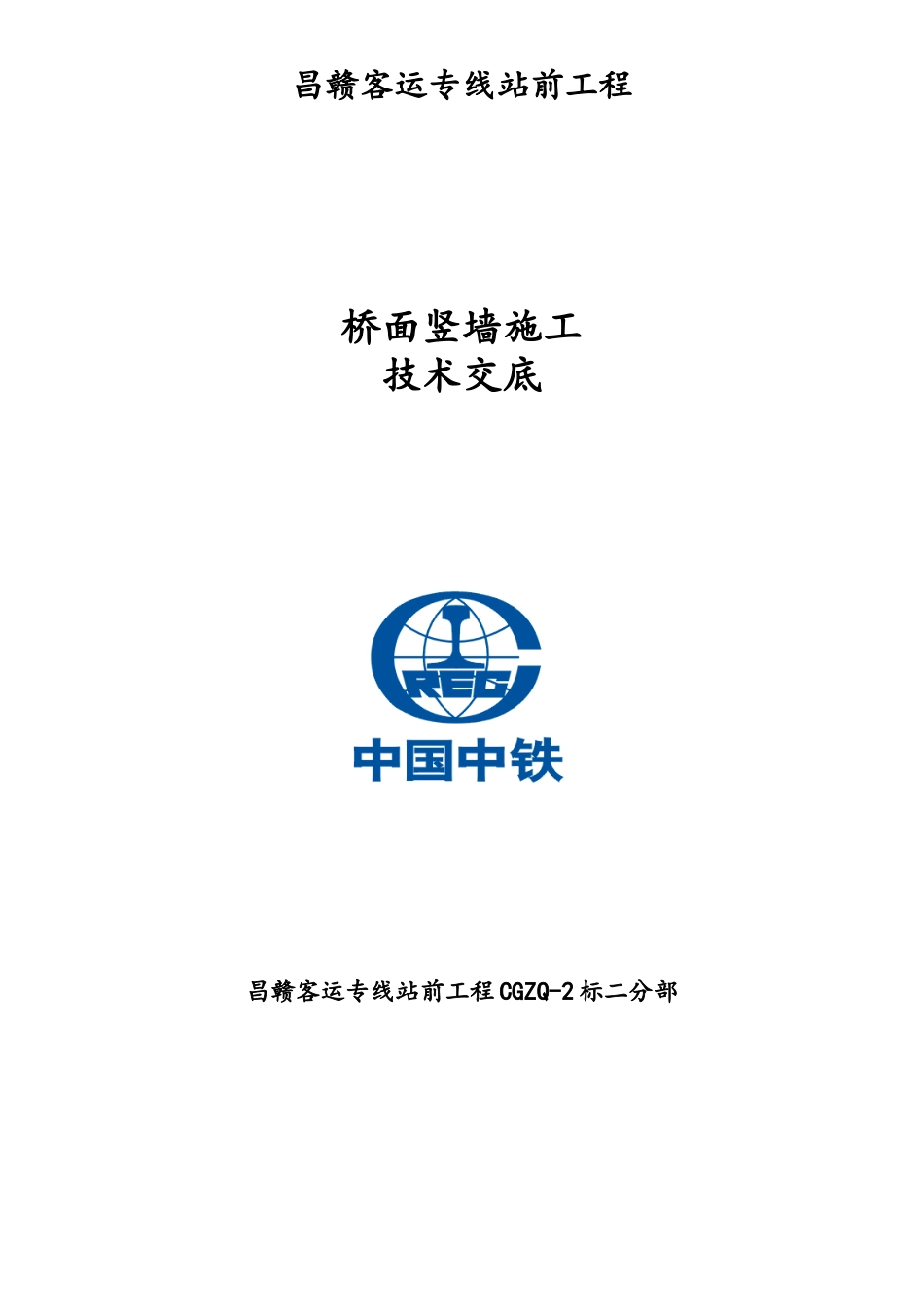

昌赣客运专线站前工程桥面竖墙施工技术交底昌赣客运专线站前工程 CGZQ-2 标二分部中铁四局集团昌赣客专 CGZQ-2 标项目部二分部技术交底签收表交底复核日期交底名称桥面竖墙施工技术交底交底接收人签字姓名日期姓名日期技术交底书表格编号墩顶吊篮安装施工技术交底项目名称昌赣客专 2 标二分部共 13 页交底编号CGZQ-2-02（桥）-Ⅲ-工程名称昌赣 2 标二分部交底日期设计文件图号 通桥（2025）2322A-II-1，通桥(2025）8388A施工部位桥面竖墙施工交底内容：一、适用范围 本交底适用于南昌至赣州铁路客运专线清丰山溪特大桥 204 跨至254 跨桥面竖墙施工。二、设计情况根据通信、信号、电力等专业需要，在防护墙外侧分别设置信号、通信合槽，电力电缆槽。竖墙兼作分割电缆槽、连接遮板和支承电缆槽盖板的作用。竖墙根据 2m 一段设置单元，两梁端单元长 2.33m，两单元间设置 1mm 宽断缝。为保证电缆槽内排水，间隔 2m，竖墙 B 根部设置100mm*150mm（长*高）过水孔。为方便梁端挡水台通过及梁端伸缩缝安装，在竖墙 B 端块下相应位置设置 200*210mm（高*宽）的孔洞。 直线梁竖墙、盖板、遮板在梁端侧应悬出梁端 30mm，曲线段可适当加大悬出量，以保证缝宽 60~100mm，施工时应根据梁缝宽度进行调整，保证梁端伸缩量。竖墙 A 于接触网基础和拉线基础同时浇注三、作业准备在每道工序施工前，由作业工区技术负责人组织，给施工队所有人员进行技术交底，重点突出施工技术措施和质量保证措施，明确质量关键点，并严格控制。⑴ 竖墙施工采纳 C40 钢筋混凝土。⑵ 位于直线上或曲线内侧的防护墙按直线梁轨顶标高设置，位于曲线外侧的防护墙根据外侧轨顶标高置，竖墙标高根据防护墙倒角标高控制。四、施工工艺流程图 1 竖墙施工工艺流程图五、施工图示施工测量放线凿毛、调整钢筋、遮板安装拆模、养护抽拔断缝隔板混凝土浇筑安装模板调直调平绑扎钢筋钢筋加工预埋筋除锈找平层施工钢筋骨架安装及综合接地设置原材料进场、试验施工要求⑴ 模板要求竖墙 A、B 根据遮板挂设两板结合处设计 10mm 宽断缝，采纳三层钢板（3mm+4mm+3mm），接触面之间涂抹黄油。B 墙排水孔设置方式：采纳自制楔形钢模板整体块，方便模板安装和拆除。为保证电缆槽内排水，间隔2m，竖墙 B 根部设置 100mm*150mm（长*高）过水孔。 ⑵ 梁面标高测设标高测设前，首先要放样竖墙外侧轮廓线，测设点间距直线段 10m，曲线段 5m。测设点处用红油漆标...
