室内分布系统及WLAN工程施工质量规范

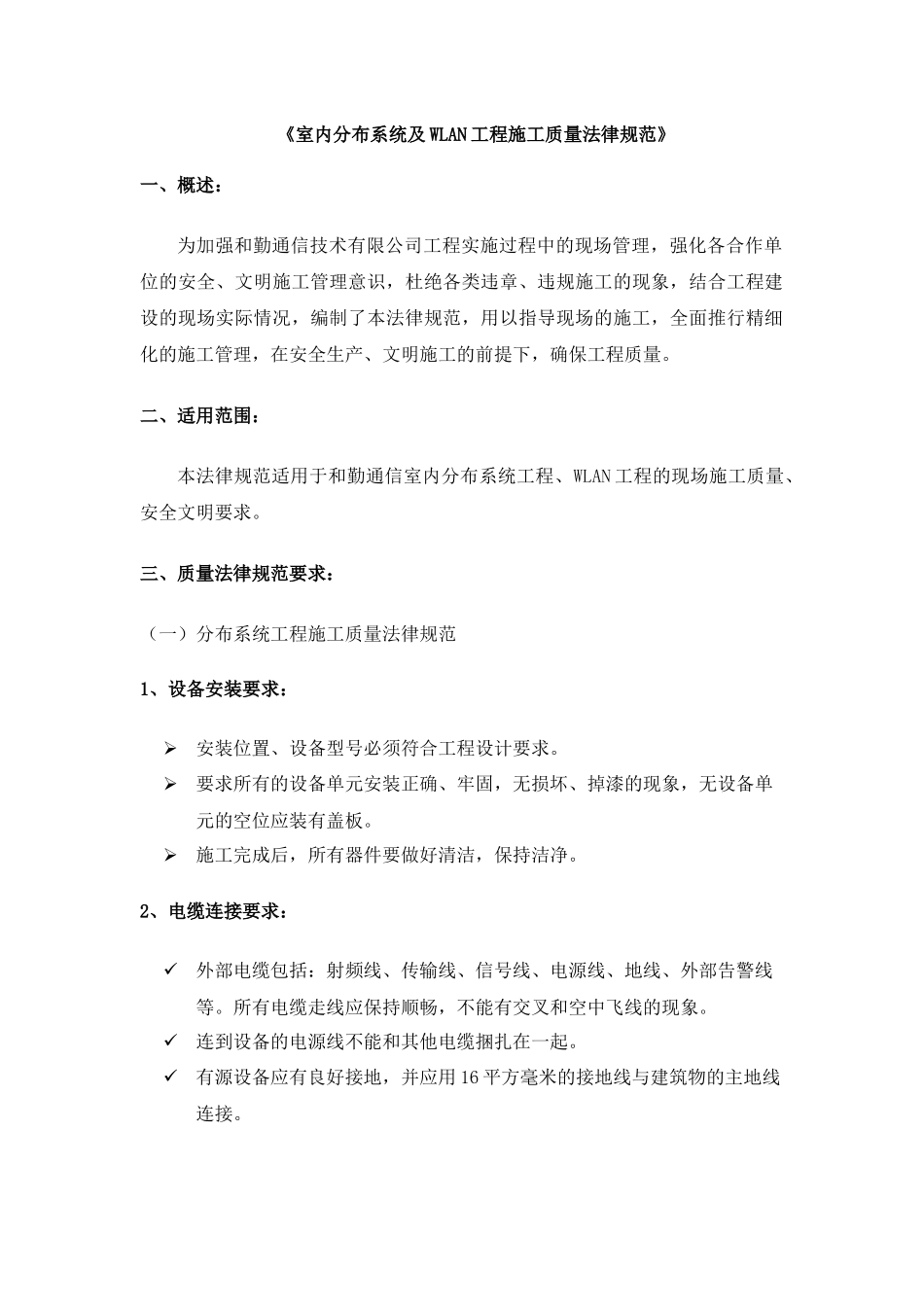

《室内分布系统及 WLAN 工程施工质量法律规范》一、概述：为加强和勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本法律规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。二、适用范围：本法律规范适用于和勤通信室内分布系统工程、WLAN 工程的现场施工质量、安全文明要求。三、质量法律规范要求：（一）分布系统工程施工质量法律规范1、设备安装要求： 安装位置、设备型号必须符合工程设计要求。 要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。 施工完成后，所有器件要做好清洁，保持洁净。 2、电缆连接要求：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。连到设备的电源线不能和其他电缆捆扎在一起。 有源设备应有良好接地，并应用 16 平方毫米的接地线与建筑物的主地线连接。 所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于 1.5。2.1 馈线布放要求同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。同轴电缆应尽量在线井和吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。 同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。电缆头的规格型号必须与射频同轴电缆相吻合。电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。焊剂宜用松香酒精溶液，严禁使用焊油。芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁洁净，并涂防氧化剂后再进行组装。电缆施工时应注意端头的保护，不能进水、受潮；暴露在室外的端头必须用防水胶带进行防水处理；已受潮、进水的端头应锯掉。⑴ 根据设计文件的路由布放，要求走线整齐、美观，不得有交叉、扭曲、裂损、空中飞线等情况；电梯井内馈线布放较杂乱。...
