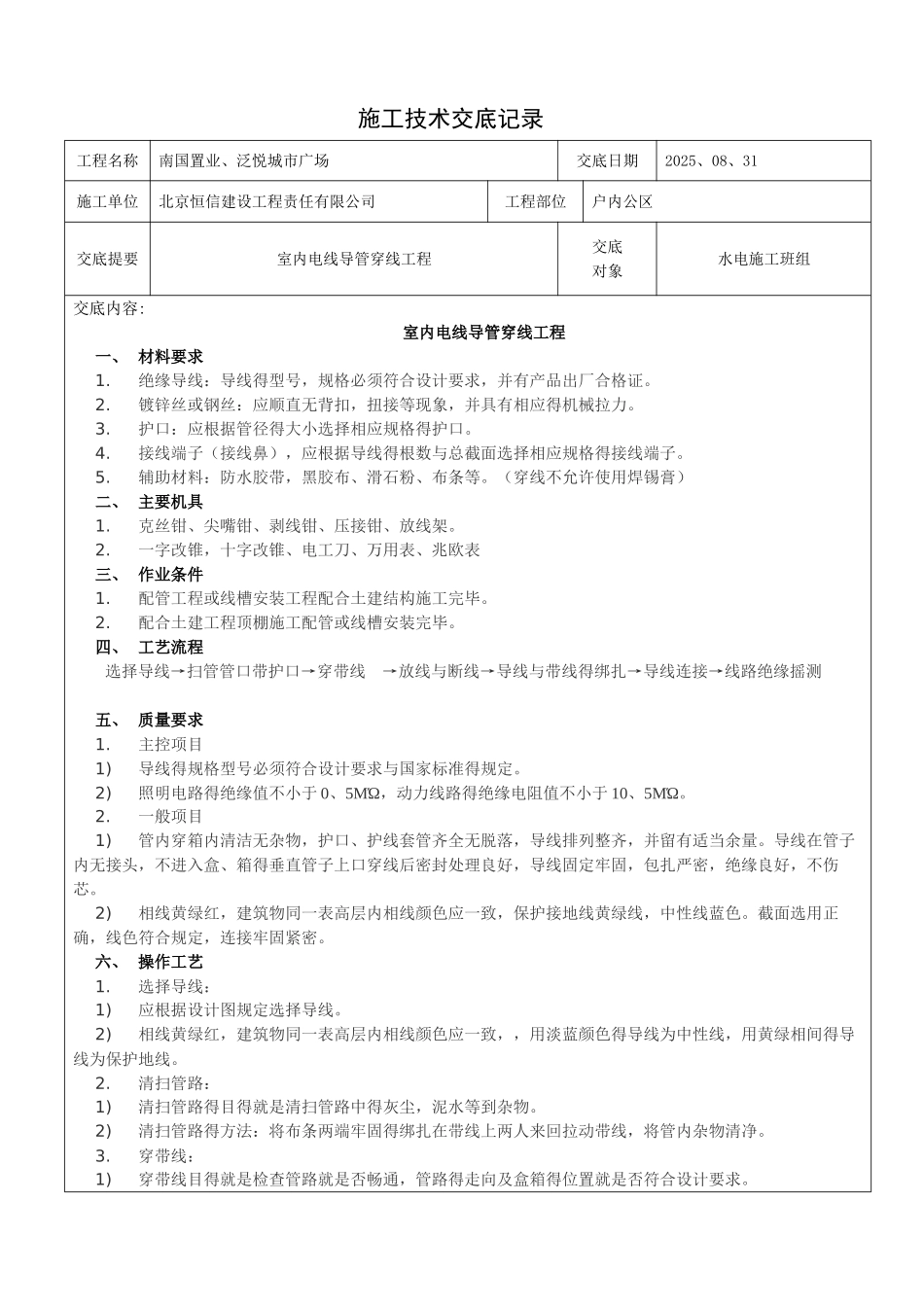

室内电线导管穿线工程技术交底

施工技术交底记录工程名称南国置业、泛悦城市广场交底日期2025、08、31施工单位北京恒信建设工程责任有限公司 工程部位户内公区 交底提要室内电线导管穿线工程交底对象水电施工班组交底内容:室内电线导管穿线工程一、 材料要求1.绝缘导线：导线得型号，规格必须符合设计要求，并有产品出厂合格证。2.镀锌丝或钢丝：应顺直无背扣，扭接等现象，并具有相应得机械拉力。3.护口：应根据管径得大小选择相应规格得护口。4.接线端子（接线鼻），应根据导线得根数与总截面选择相应规格得接线端子。5.辅助材料：防水胶带，黑胶布、滑石粉、布条等。（穿线不允许使用焊锡膏）二、 主要机具1.克丝钳、尖嘴钳、剥线钳、压接钳、放线架。2.一字改锥，十字改锥、电工刀、万用表、兆欧表三、 作业条件1.配管工程或线槽安装工程配合土建结构施工完毕。2.配合土建工程顶棚施工配管或线槽安装完毕。四、 工艺流程选择导线→扫管管口带护口→穿带线 →放线与断线→导线与带线得绑扎→导线连接→线路绝缘摇测 五、 质量要求1.主控项目 1)导线得规格型号必须符合设计要求与国家标准得规定。 2)照明电路得绝缘值不小于 0、5MΏ，动力线路得绝缘电阻值不小于 10、5MΏ。 2.一般项目1)管内穿箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。导线在管子内无接头，不进入盒、箱得垂直管子上口穿线后密封处理良好，导线固定牢固，包扎严密，绝缘良好，不伤芯。2)相线黄绿红，建筑物同一表高层内相线颜色应一致，保护接地线黄绿线，中性线蓝色。截面选用正确，线色符合规定，连接牢固紧密。六、 操作工艺1.选择导线： 1)应根据设计图规定选择导线。2)相线黄绿红，建筑物同一表高层内相线颜色应一致，，用淡蓝颜色得导线为中性线，用黄绿相间得导线为保护地线。 2.清扫管路： 1)清扫管路得目得就是清扫管路中得灰尘，泥水等到杂物。2)清扫管路得方法：将布条两端牢固得绑扎在带线上两人来回拉动带线，将管内杂物清净。3.穿带线： 1)穿带线目得就是检查管路就是否畅通，管路得走向及盒箱得位置就是否符合设计要求。2)穿带线得方法：一般均采纳 Φ1、2~2、0mm 得铁丝。先将铁丝得一端应留置 10~15cm 得余量。在管路较长或转弯较多时，可以在敷设管路得同时将带线一并穿好。3)穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝得端头互相钩绞在一起，然后将带线拉出。4.放线及断线： 1)前应根据施工图导线得规格，型号进行核对；...
