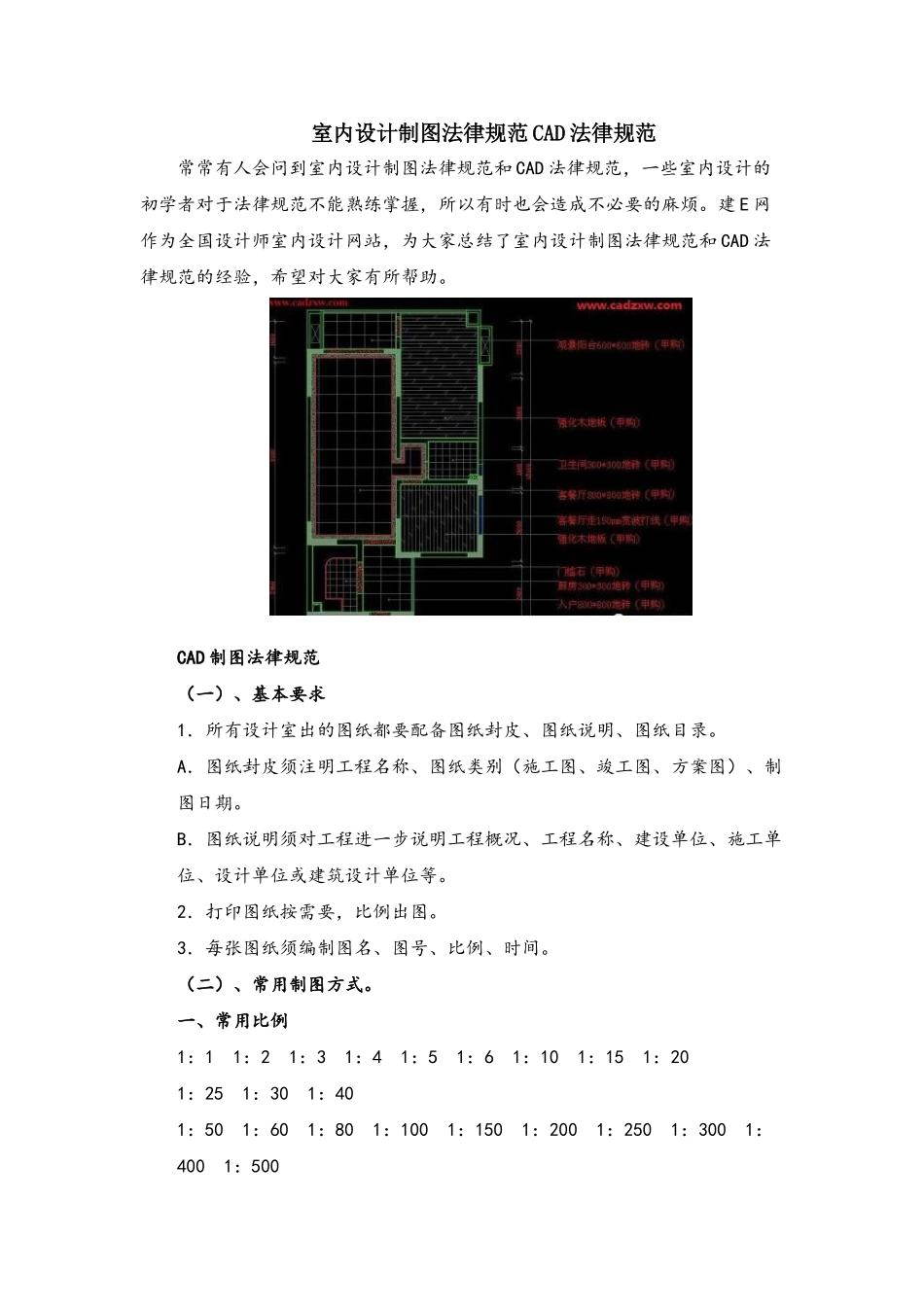

室内设计制图规范CAD规范

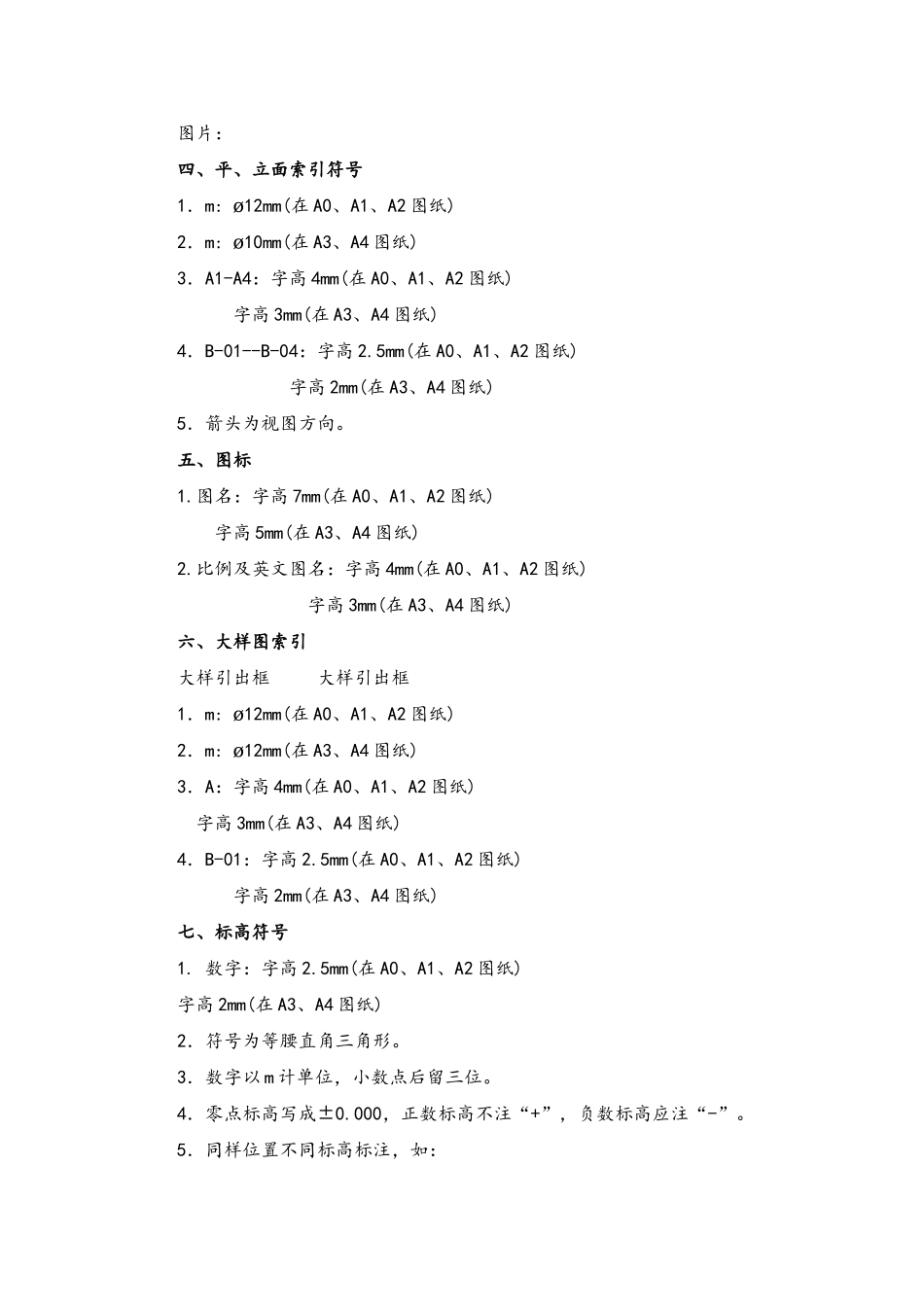

室内设计制图法律规范 CAD 法律规范常常有人会问到室内设计制图法律规范和 CAD 法律规范，一些室内设计的初学者对于法律规范不能熟练掌握，所以有时也会造成不必要的麻烦。建 E 网作为全国设计师室内设计网站，为大家总结了室内设计制图法律规范和 CAD 法律规范的经验，希望对大家有所帮助。CAD 制图法律规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。2．打印图纸按需要，比例出图。3．每张图纸须编制图名、图号、比例、时间。（二）、常用制图方式。一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40 1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1）平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2）室内外立面图的轮廓。3）建筑装饰构造详图的建筑物表面线。2．中实线：0.15-0.18mm1）平、剖面图中被剖切的次要建筑构造的轮廓线。2）室内外平顶、立、剖面图中建筑构配件的轮廓线。3）建筑装饰构造详图及构配件详图中一般轮廓线。3．细实线：0.1mm1）填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线：0.1-0.13mm1）室内平面、顶面图中未剖切到的主要轮廓线。 2）建筑构造及建筑装饰构配件不可见的轮廓线。3）拟扩建的建筑轮廓线。4.外开门立面图开门表示方式。5．细点划线：0.1-0.13mm1）中心线、对称线、定位轴线。6．细折断线：0.1-0.13mm1）不需画全的断开界线。三、剖切索引符号 1.m: 12mm(ø在 A0、A1、A2、图纸)2. m: 10mm(ø在 A3、A4 图纸)3. 特粗线到索引线为剖视方向4. A: 字高 5mm(在 A0、A1、A2、图纸) 字高 4mm(在 A3、A4 图纸)5. B-01:字高 3mm(在 A0、A1、A2、图纸)字高 2.5mm(在 A3、A4 图纸)6. A 为索引图号，B-01 为索引图纸号，B-01 为“ ”表示索引在本图图片：四、平、立面索引符号1．m: 12mm(ø在 A0、A1、A2 图纸)2．m: 10mm(ø在 A3、A4 图纸)3．A1-A4：字高 4mm(在 A0、A1、A2 图纸) 字高 3mm(在 A3、A4 图纸)4．B-01--B-04：字高 2.5mm(在 A0、A1、A2 图纸) 字高 2mm(在 A3、A4 图纸)5．箭头为视图方向...
