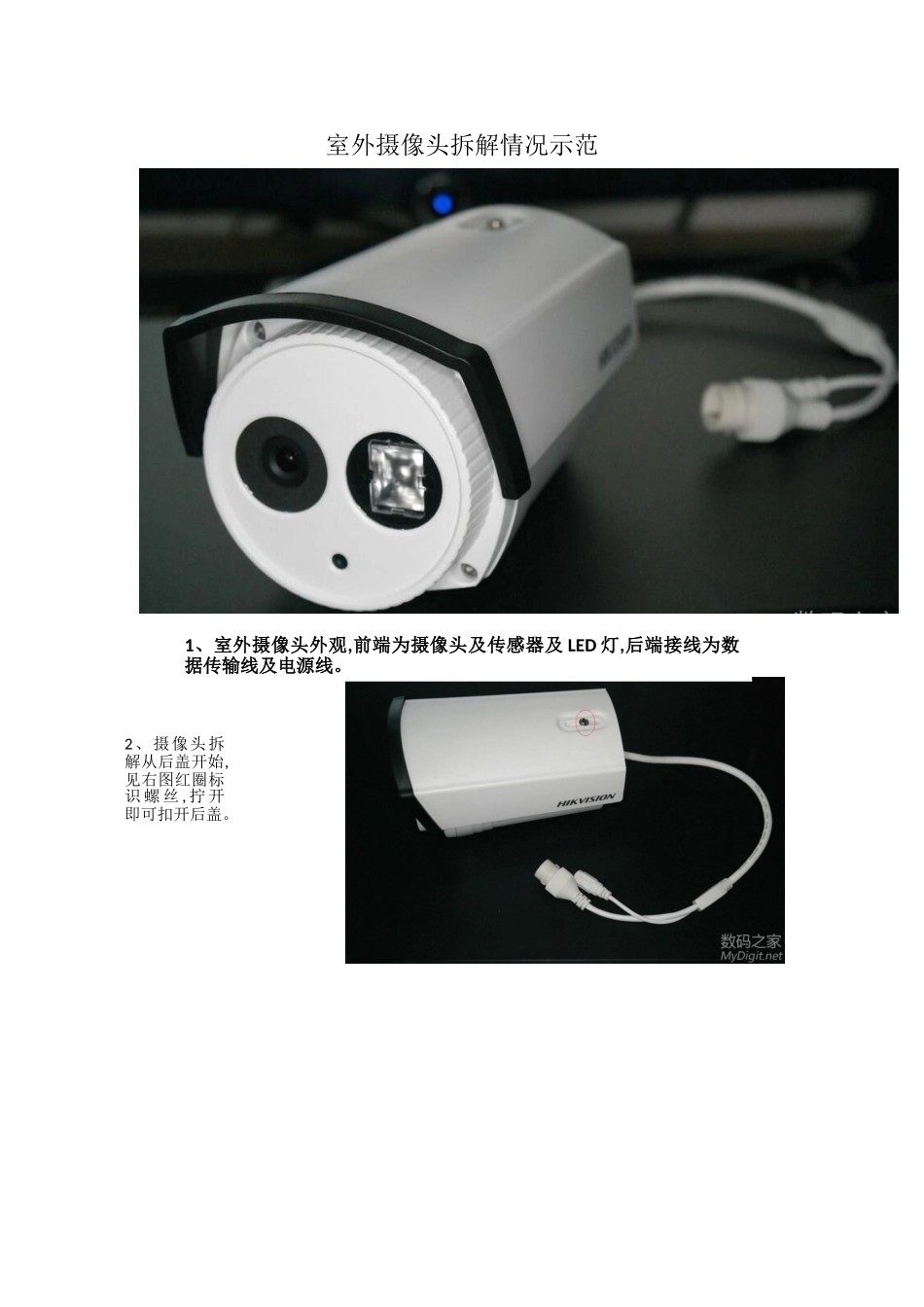

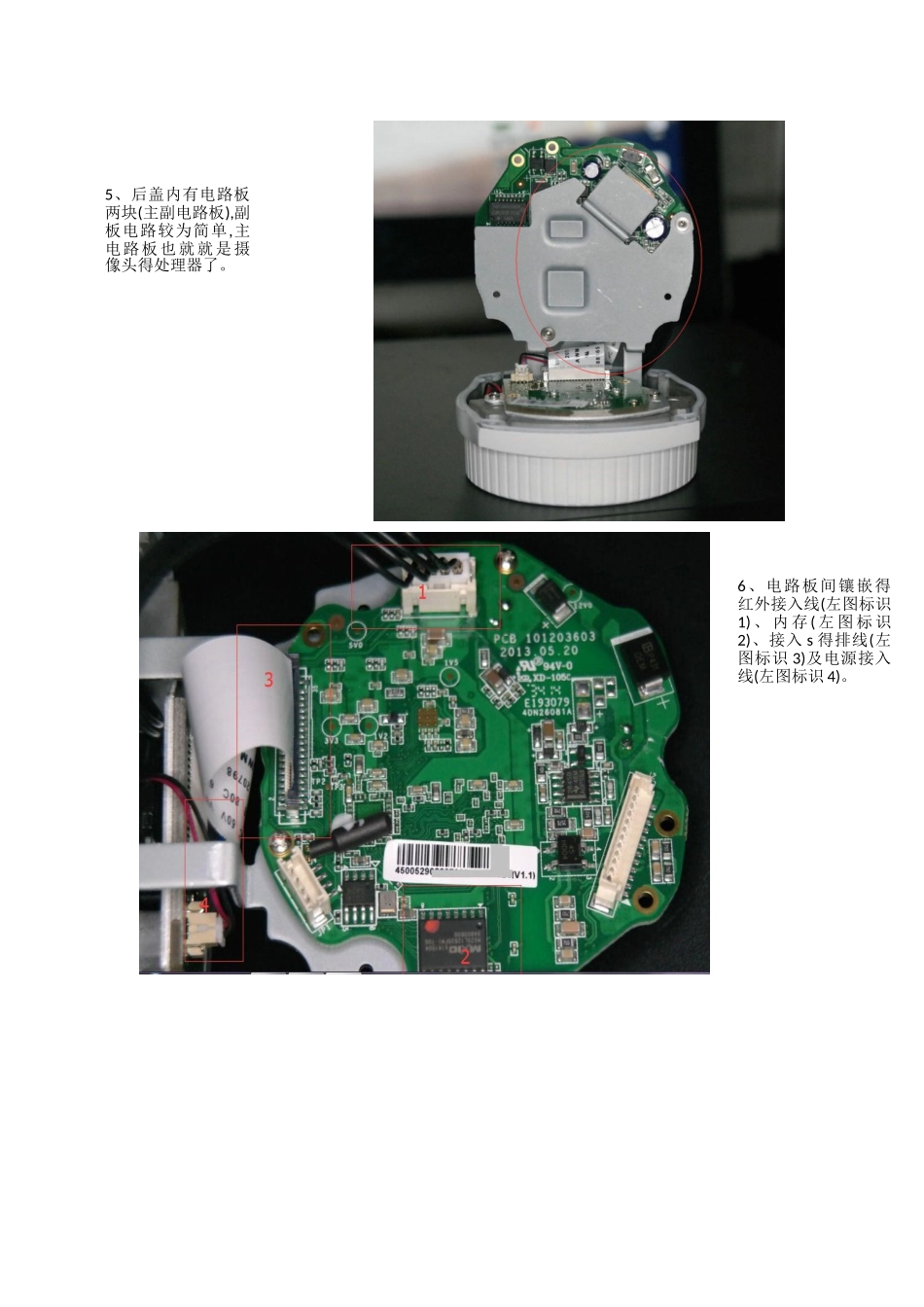

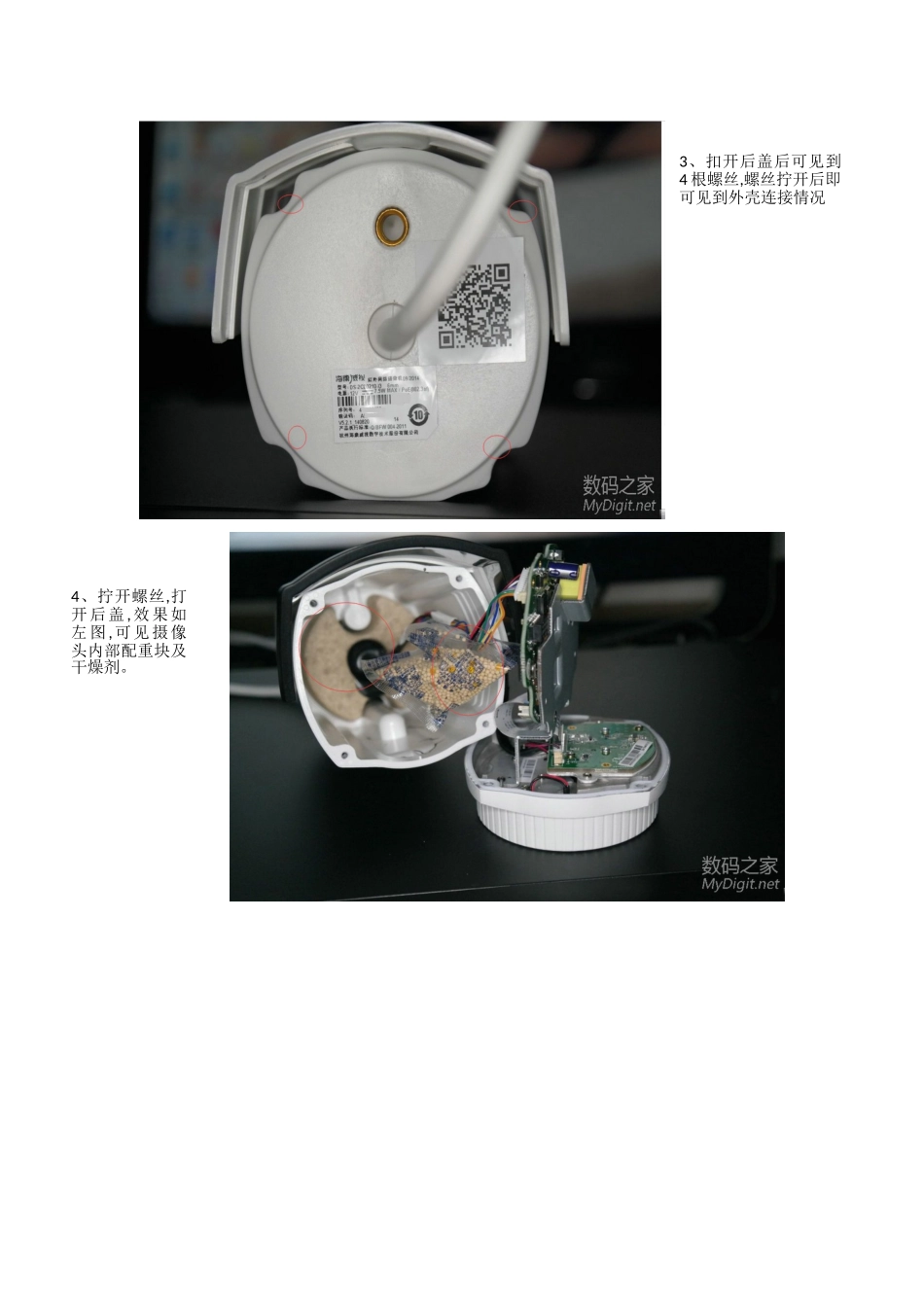

室外摄像头拆解情况示范2、摄像头拆解从后盖开始,见右图红圈标识 螺 丝 , 拧 开即可扣开后盖。1、室外摄像头外观,前端为摄像头及传感器及 LED 灯,后端接线为数据传输线及电源线。3、扣开后盖后可见到4 根螺丝,螺丝拧开后即可见到外壳连接情况4、拧开螺丝,打开后盖,效果如左图,可见摄像头内部配重块及干燥剂。5、后盖内有电路板两块(主副电路板),副板电路较为简单,主电路板也就就是摄像头得处理器了。6、电路板间镶嵌得 红外接入线(左图标识1) 、 内 存 ( 左 图 标 识2)、接入 s 得排线(左图标识 3)及电源接入线(左图标识 4)。7 、 电 路 板得另一面,铁皮作为固定保护用外,另外可作为散热片使用。8、主板、铁块分离后,可见主板原图,电阻元件已去除散热硅胶,右图标识 1 为网络芯片,有图标识2 为记忆电子(主产国为日本)9、拿掉主板后可 以 见 到 已 固定 在 后 盖 上 得副板,副板作用主 要 用 在 连 接主 电 源 线 及 红外传感等。10、枪机摄像头前端为摄像头(含传感器及相关得感光元件。11、摄像头中传感器,传感器电路板大面积覆铜,主要为散热设计12、摄像头旁红外线 LED 灯13、摄像头与红外 LED 并列通电效果如上图所示。
