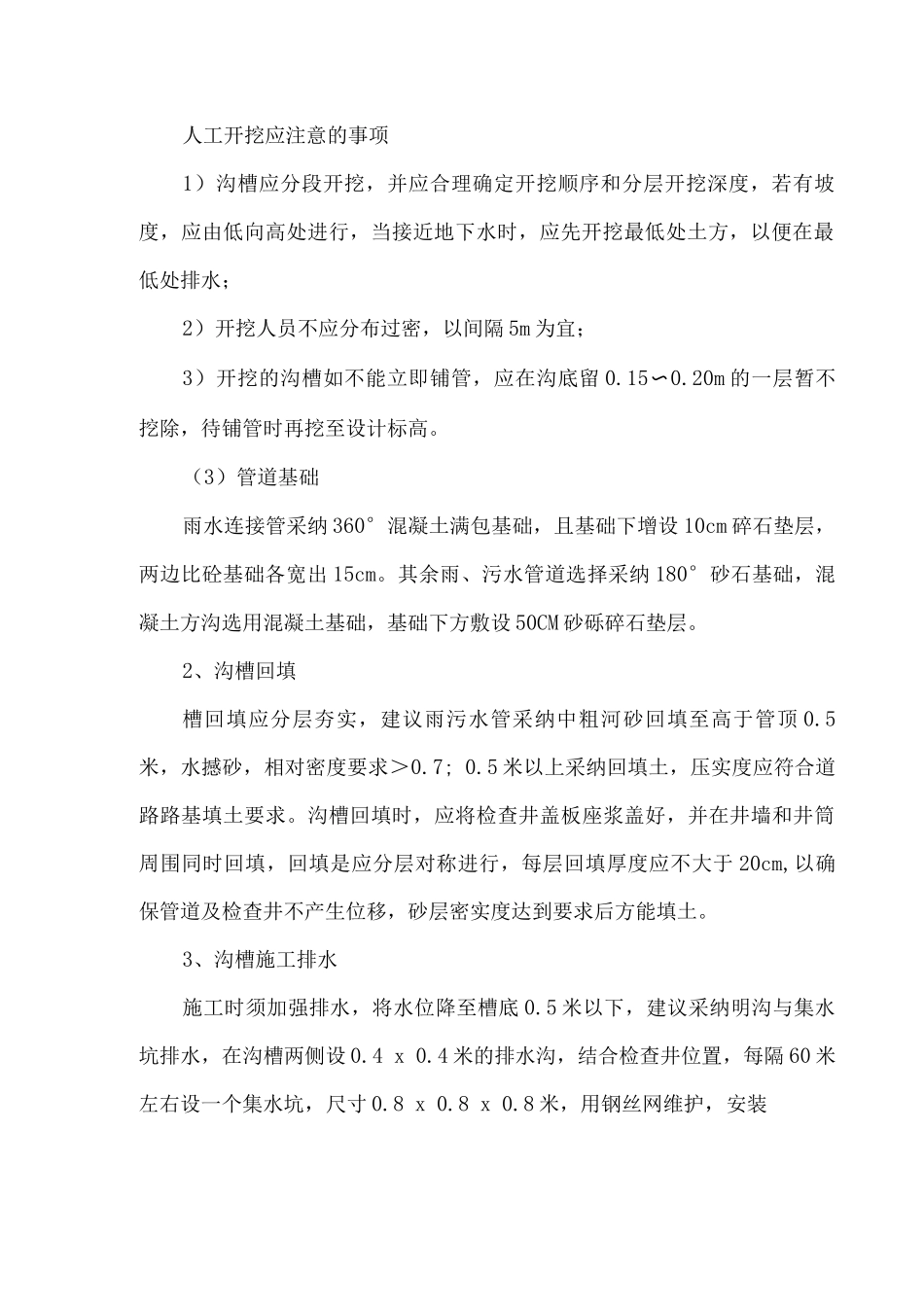

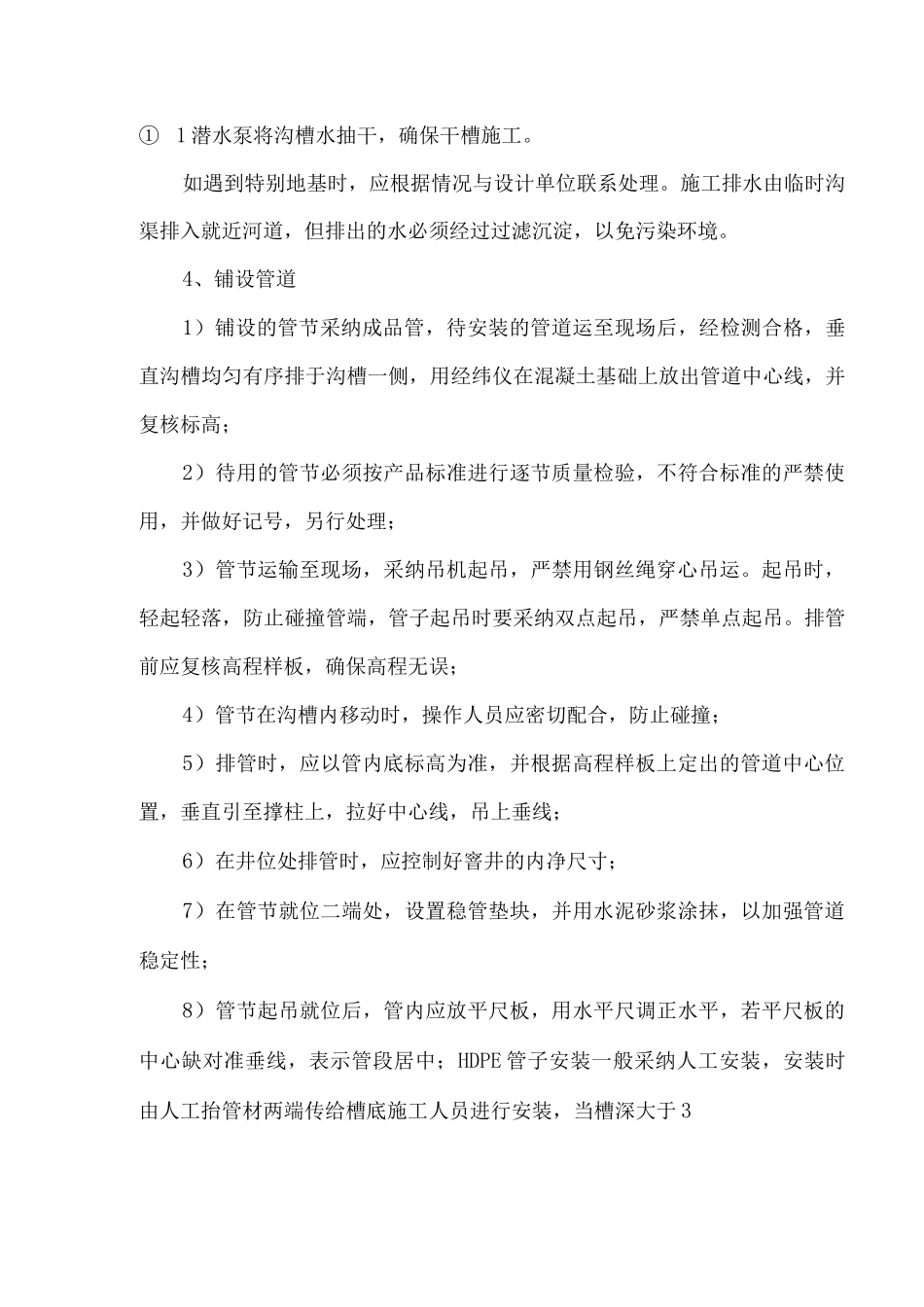

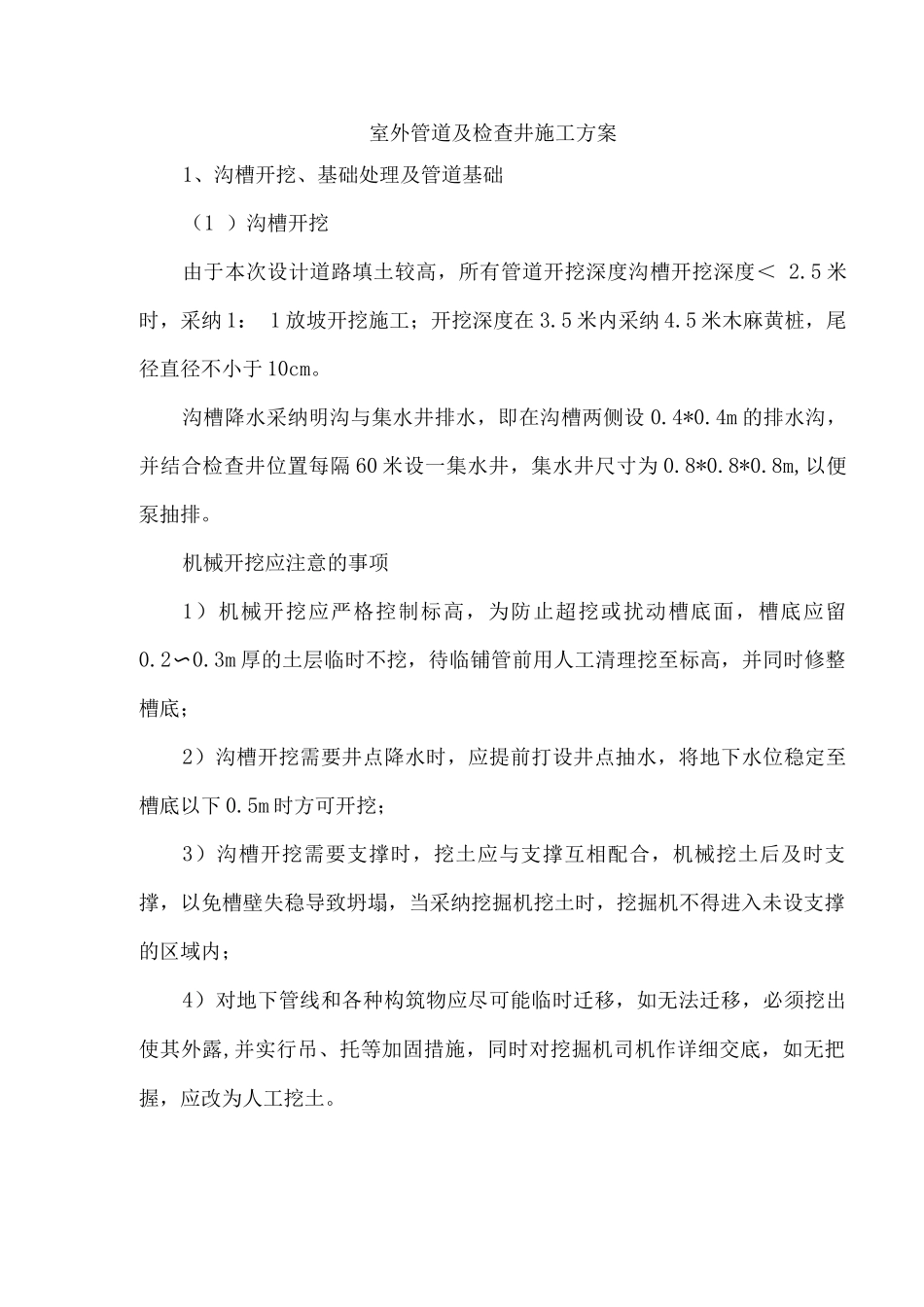

室外管道及检查井施工方案1、沟槽开挖、基础处理及管道基础(1 )沟槽开挖由于本次设计道路填土较高,所有管道开挖深度沟槽开挖深度< 2.5 米时,采纳 1: 1 放坡开挖施工;开挖深度在 3.5 米内采纳 4.5 米木麻黄桩,尾径直径不小于 10cm。沟槽降水采纳明沟与集水井排水,即在沟槽两侧设 0.4*0.4m 的排水沟,并结合检查井位置每隔 60 米设一集水井,集水井尺寸为 0.8*0.8*0.8m,以便泵抽排。机械开挖应注意的事项1)机械开挖应严格控制标高,为防止超挖或扰动槽底面,槽底应留0.2〜0.3m 厚的土层临时不挖,待临铺管前用人工清理挖至标高,并同时修整槽底;2)沟槽开挖需要井点降水时,应提前打设井点抽水,将地下水位稳定至槽底以下 0.5m 时方可开挖;3)沟槽开挖需要支撑时,挖土应与支撑互相配合,机械挖土后及时支撑,以免槽壁失稳导致坍塌,当采纳挖掘机挖土时,挖掘机不得进入未设支撑的区域内;4)对地下管线和各种构筑物应尽可能临时迁移,如无法迁移,必须挖出使其外露,并实行吊、托等加固措施,同时对挖掘机司机作详细交底,如无把握,应改为人工挖土。人工开挖应注意的事项1)沟槽应分段开挖,并应合理确定开挖顺序和分层开挖深度,若有坡度,应由低向高处进行,当接近地下水时,应先开挖最低处土方,以便在最低处排水;2)开挖人员不应分布过密,以间隔 5m 为宜;3)开挖的沟槽如不能立即铺管,应在沟底留 0.15〜0.20m 的一层暂不挖除,待铺管时再挖至设计标高。(3)管道基础雨水连接管采纳 360°混凝土满包基础,且基础下增设 10cm 碎石垫层,两边比砼基础各宽出 15cm。其余雨、污水管道选择采纳 180°砂石基础,混凝土方沟选用混凝土基础,基础下方敷设 50CM 砂砾碎石垫层。2、沟槽回填槽回填应分层夯实,建议雨污水管采纳中粗河砂回填至高于管顶 0.5米,水撼砂,相对密度要求>0.7; 0.5 米以上采纳回填土,压实度应符合道路路基填土要求。沟槽回填时,应将检查井盖板座浆盖好,并在井墙和井筒周围同时回填,回填是应分层对称进行,每层回填厚度应不大于 20cm,以确保管道及检查井不产生位移,砂层密实度达到要求后方能填土。3、沟槽施工排水施工时须加强排水,将水位降至槽底 0.5 米以下,建议采纳明沟与集水坑排水,在沟槽两侧设 0.4 x 0.4 米的排水沟,结合检查井位置,每隔 60 米左右设一个集水坑,尺寸 0.8 x 0.8 x 0.8 米,用钢丝网维护,安装① 1 潜水泵将沟槽水抽干,确保...
