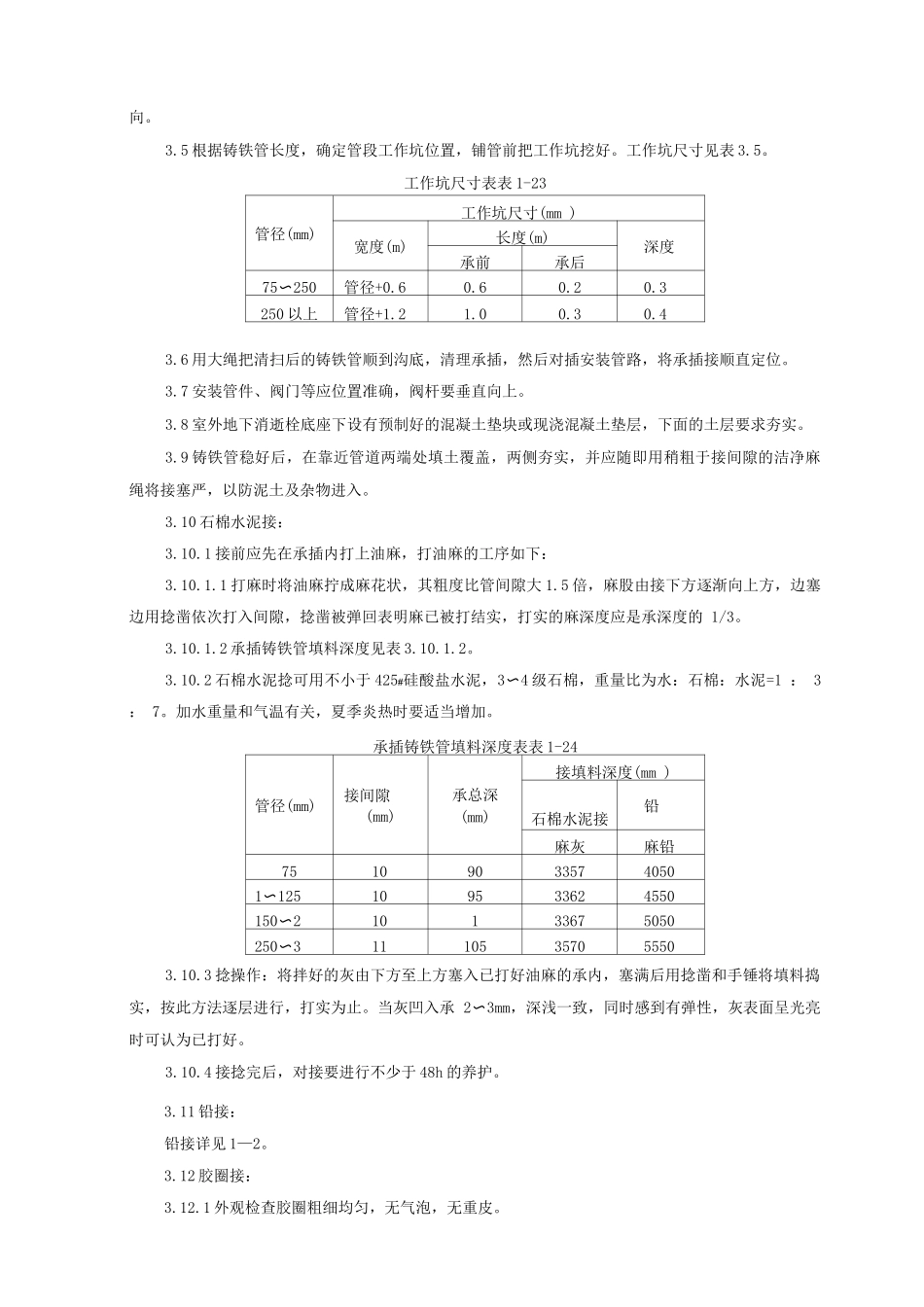

室外给水管道及设备安装质量管理1、范围本工艺标准适用于民用建筑群（小区），工作压力不大于 0.6Mpa 的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。2、施工准备2.1 材料设备要求2.1.1 给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑洁净，不得有砂眼、裂纹、飞刺和疙瘩。承插的内外径及管件应造型规矩，并有出厂合格证。2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。2.1.4 地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。2.1.5 捻水泥一般采纳不小于 425#的硅酸盐水泥和膨胀水泥（采纳石膏矶土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。2.1.6 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。2.2 主要机具：2.2.1 机具：套丝机、砂轮锯、砂轮锯、试压泵等。2.2.2 工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。2.2.3 其它：水平尺、钢卷尺等。2.3 作业条件：2.3. 1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。2.3.2 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。2.3.3 管沟两侧不得堆放施工材料和其安物品。3、操作工艺3.1 工艺流程：安装准备 T 清扫管膛 T 管材、管件、阀门、消火栓等就位 T 管道连接-灰养护 T 水压试验 T 管道冲洗3.2 根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。3.3 管道承内部及插外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。3.4 把阀门、管件稳放在规定位置，作为基准点。把铸铁管运到管沟沿线沟边，承朝向来水方向。3.5 根据铸铁管长度，确定管段工作坑位置，铺管前把工作坑挖好。工作坑尺寸见表 3.5。工作坑尺寸表表 1-23管径(mm)工作坑尺寸(mm )宽度(m)长度(m)深度承前承后75〜250管径+0.60.60.20.3250 以上管径+1.21.00.30.43.6 用大绳把清扫后的铸铁管顺到沟底，清理承插，然后对插安装管路，将承插接顺直定位。3.7 安装管件、阀门等应位置准确，阀杆要垂直向上。3.8 室外地下消逝栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实。3.9 铸铁管稳好后，在...
