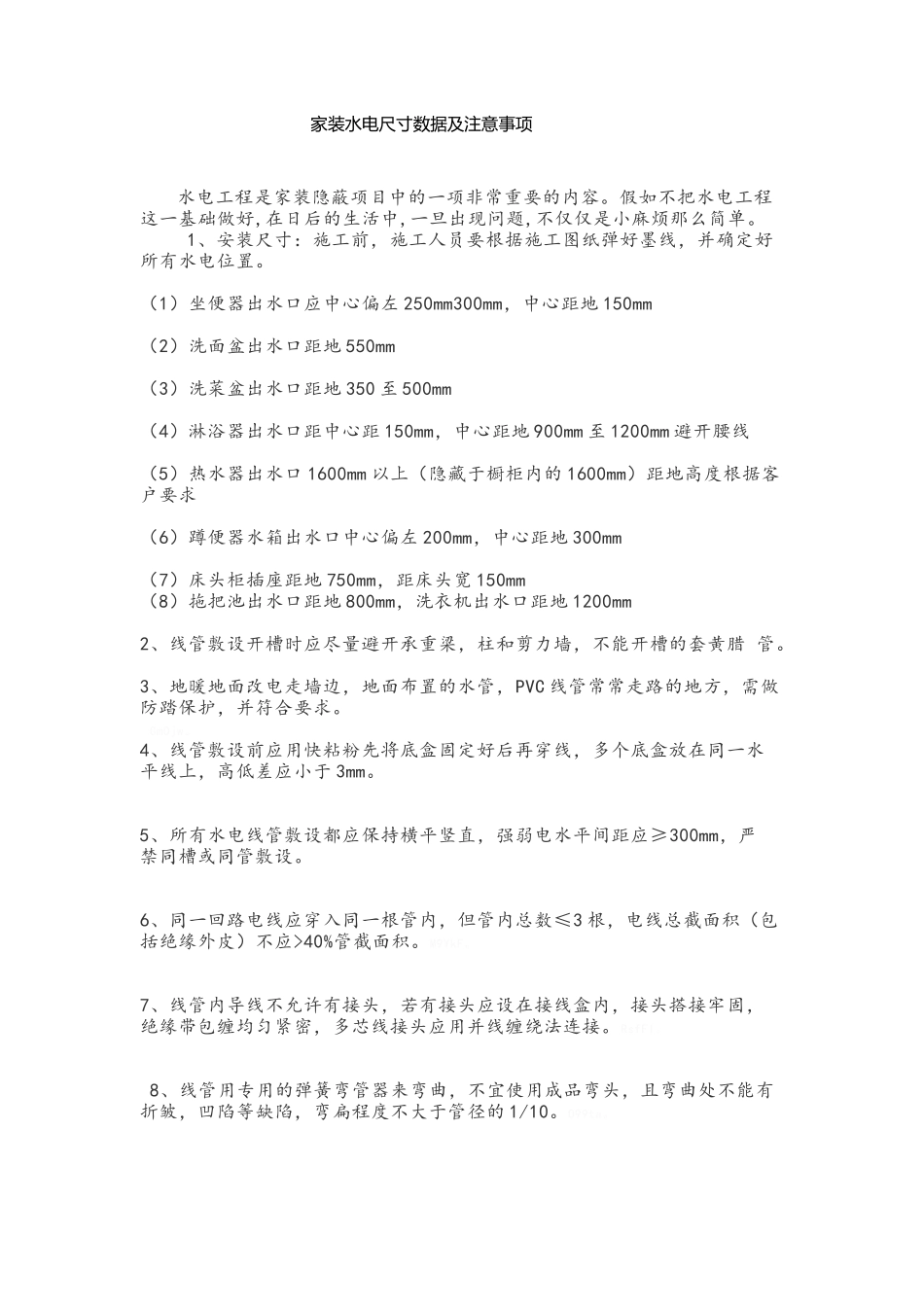

家装水电尺寸数据及注意事项水电工程是家装隐蔽项目中的一项非常重要的内容。假如不把水电工程这一基础做好,在日后的生活中,一旦出现问题,不仅仅是小麻烦那么简单。 1、安装尺寸：施工前，施工人员要根据施工图纸弹好墨线，并确定好所有水电位置。（1）坐便器出水口应中心偏左 250mm300mm，中心距地 150mm（2）洗面盆出水口距地 550mm（3）洗菜盆出水口距地 350 至 500mm（4）淋浴器出水口距中心距 150mm，中心距地 900mm 至 1200mm 避开腰线（5）热水器出水口 1600mm 以上（隐藏于橱柜内的 1600mm）距地高度根据客户要求（6）蹲便器水箱出水口中心偏左 200mm，中心距地 300mm（7）床头柜插座距地 750mm，距床头宽 150mm（8）拖把池出水口距地 800mm，洗衣机出水口距地 1200mm2、线管敷设开槽时应尽量避开承重梁，柱和剪力墙，不能开槽的套黄腊 管。3、地暖地面改电走墙边，地面布置的水管，PVC 线管常常走路的地方，需做防踏保护，并符合要求。 GmOjw。4、线管敷设前应用快粘粉先将底盒固定好后再穿线，多个底盒放在同一水 平线上，高低差应小于 3mm。5、所有水电线管敷设都应保持横平竖直，强弱电水平间距应≥300mm，严 禁同槽或同管敷设。6、同一回路电线应穿入同一根管内，但管内总数≤3 根，电线总截面积（包 括绝缘外皮）不应>40%管截面积。M9YkF。7、线管内导线不允许有接头，若有接头应设在接线盒内，接头搭接牢固， 绝缘带包缠均匀紧密，多芯线接头应用并线缠绕法连接。RsfFl。 8、线管用专用的弹簧弯管器来弯曲，不宜使用成品弯头，且弯曲处不能有 折皱，凹陷等缺陷，弯扁程度不大于管径的 1/10。O99ta。9、线管接头用胶水，与底盆相接处用杯梳，电源线与暖水，热水，煤气之 间距≥300mm。煤气软管严禁预埋，线管，水管应用冲击钻钻孔后扎丝 固定。Rg9GJ。10、相线与零线颜色应不同，同一住宅相线（L）颜色应统一，零线（N） 宜用蓝色，保护线（PE）必须用黄绿双色，且左零右相保护地线在 上，有外壳接地要求的灯具，需接地线，插座必须接地线。0ZB5B。11、厕浴等潮湿的地面禁止暗埋强电线管，且不宜安装开关，插座，应装 在门外开启侧的墙体上，若实在要装，应装防溅插座。JtLda。12、底盒内线头预留长度为 200mm，吊顶线头 500mm，超高吊顶按总长 度预留。13、底盒内线头应卷入盒内，所有线头用接线端子或压线帽保护，临时用 灯必须加开关，吊顶线头套黄腊管卷大圈后扎好。T3WWz。14、设置...
