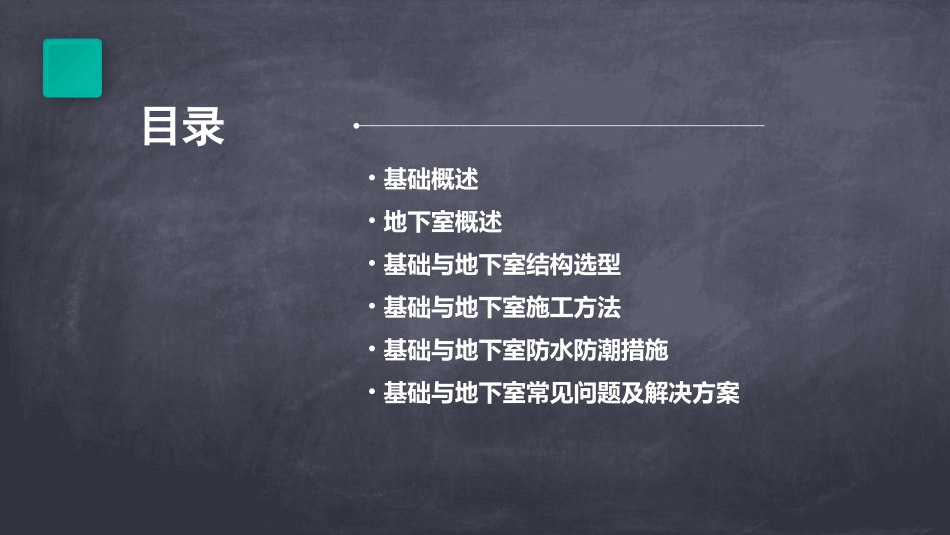

房屋建筑学第基础和地下室PPT课件目录•基础概述•地下室概述•基础与地下室结构选型•基础与地下室施工方法•基础与地下室防水防潮措施•基础与地下室常见问题及解决方案01基础概述Chapter基础是建筑物地下的承重构件,它承受建筑物上部结构传来的全部荷载,并将这些荷载连同自重一起传到地基上。定义按构造形式可分为条形基础、独立基础、筏形基础、箱形基础等。分类定义与分类包括地形地貌、地层岩性、地质构造、水文地质条件、物理地质现象及天然建筑材料等。如崩塌、滑坡、泥石流、岩溶、土洞等会对基础产生不利影响,需进行特殊处理。地质条件对基础影响不良地质现象工程地质条件基础应具有足够的耐久性,以抵抗各种自然因素和人为因素的作用,保证建筑物的安全使用。基础应具有足够的刚度,以保证上部结构的稳定和减少不均匀沉降。基础应具有足够的承载力,以支撑上部结构的荷载。基础应具有足够的稳定性,以防止在荷载作用下发生滑动或倾覆。刚度要求强度要求稳定性要求耐久性要求基础设计原则02地下室概述Chapter定义地下室是建筑物中处于室外地面以下的房间。功能地下室在房屋建筑中具有重要的功能,如提供额外的使用空间、作为设备用房、停车库等。定义与功能根据使用功能,地下室可分为普通地下室、人防地下室、设备用房等。类型地下室具有与地上建筑不同的特点,如环境封闭、潮湿、通风采光差等。特点地下室类型及特点01020304结构设计地下室结构设计需考虑土压力、水压力等荷载,确保结构安全稳定。通风与采光设计为改善地下室环境,需进行合理通风与采光设计,如设置通风口、采光井等。防水设计地下室易受潮,需进行防水设计,如设置防水层、排水系统等。设备与管线设计地下室中常布置各种设备与管线,需进行合理规划与设计,确保使用安全便捷。地下室设计要求03基础与地下室结构选型Chapter适用于柱下基础,具有施工简便、经济合理的优点。独立基础条形基础筏形基础适用于墙下基础,可增强整体刚度,减小不均匀沉降。适用于地基承载力较低、上部结构荷载较大的情况,可提高地基承载力、减小沉降。030201浅基础结构选型由桩和承台组成,适用于地基承载力低、沉降要求严格的建筑。桩基础通过人工或机械挖掘成井筒状,适用于大型地下工程或深基础。沉井基础通过挖槽、浇筑混凝土形成连续的地下墙体,适用于深基坑支护和地下工程外墙。地下连续墙深基础结构选型地下室结构选型框架结构由梁、柱组成框架,适用于多层地下室,具有空间灵活、自重轻的优点。剪力墙结构通过设置剪力墙抵抗水平荷载,适用于高层建筑地下室,可提高整体刚度。框剪结构框架和剪力墙的混合结构,结合了两者的优点,适用于复杂地下室结构。04基础与地下室施工方法Chapter适用于柱下独立基础,施工步骤包括基坑开挖、垫层施工、钢筋绑扎、模板支设和混凝土浇筑。独立基础施工适用于墙下条形基础,施工方法类似于独立基础,但需注意基础梁与地基的接触处理。条形基础施工适用于大面积荷载较大的建筑物,施工步骤包括场地平整、地基处理、筏板钢筋绑扎、模板支设和混凝土浇筑。筏板基础施工浅基础施工方法适用于荷载较大、地基条件较差的建筑物,施工方法包括预制桩和灌注桩两种。预制桩施工步骤包括桩位测量、桩机就位、打桩、接桩和送桩;灌注桩施工步骤包括成孔、钢筋笼制作与安放、水下混凝土浇筑等。适用于高层建筑、地铁车站等深基础工程,施工方法包括导墙制作、泥浆制备与处理、成槽施工、钢筋笼制作与吊放、水下混凝土浇筑等。桩基础施工地下连续墙施工深基础施工方法大模板施工01适用于大型地下室工程,具有施工速度快、结构整体性好等优点。施工步骤包括大模板设计、制作与安装、钢筋绑扎、混凝土浇筑与养护等。滑模施工02适用于高层建筑地下室等竖向结构工程,具有连续作业、节省模板等优点。施工步骤包括滑模装置设计、制作与安装、钢筋绑扎、混凝土浇筑与滑升等。逆作法施工03适用于多层地下室工程,具有缩短工期、减小基坑变形等优点。施工步骤包括支护结构设计与施工、地下室底板浇筑、竖向支承柱施工、地下室各层楼板浇筑等。地下室施工方法05基础与地下室防水防潮措施Chapter地下...
