宿舍楼电气施工组织设计

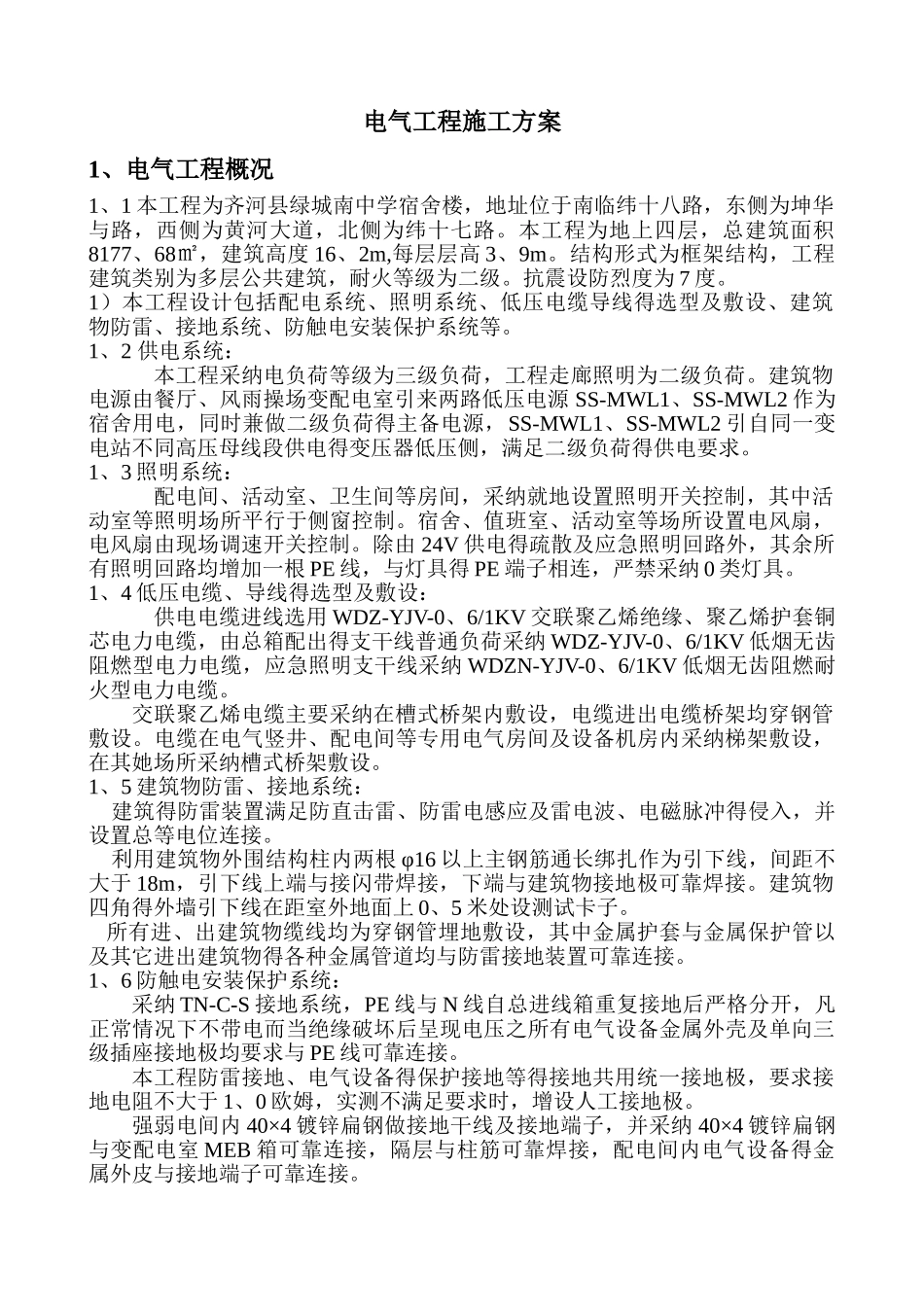

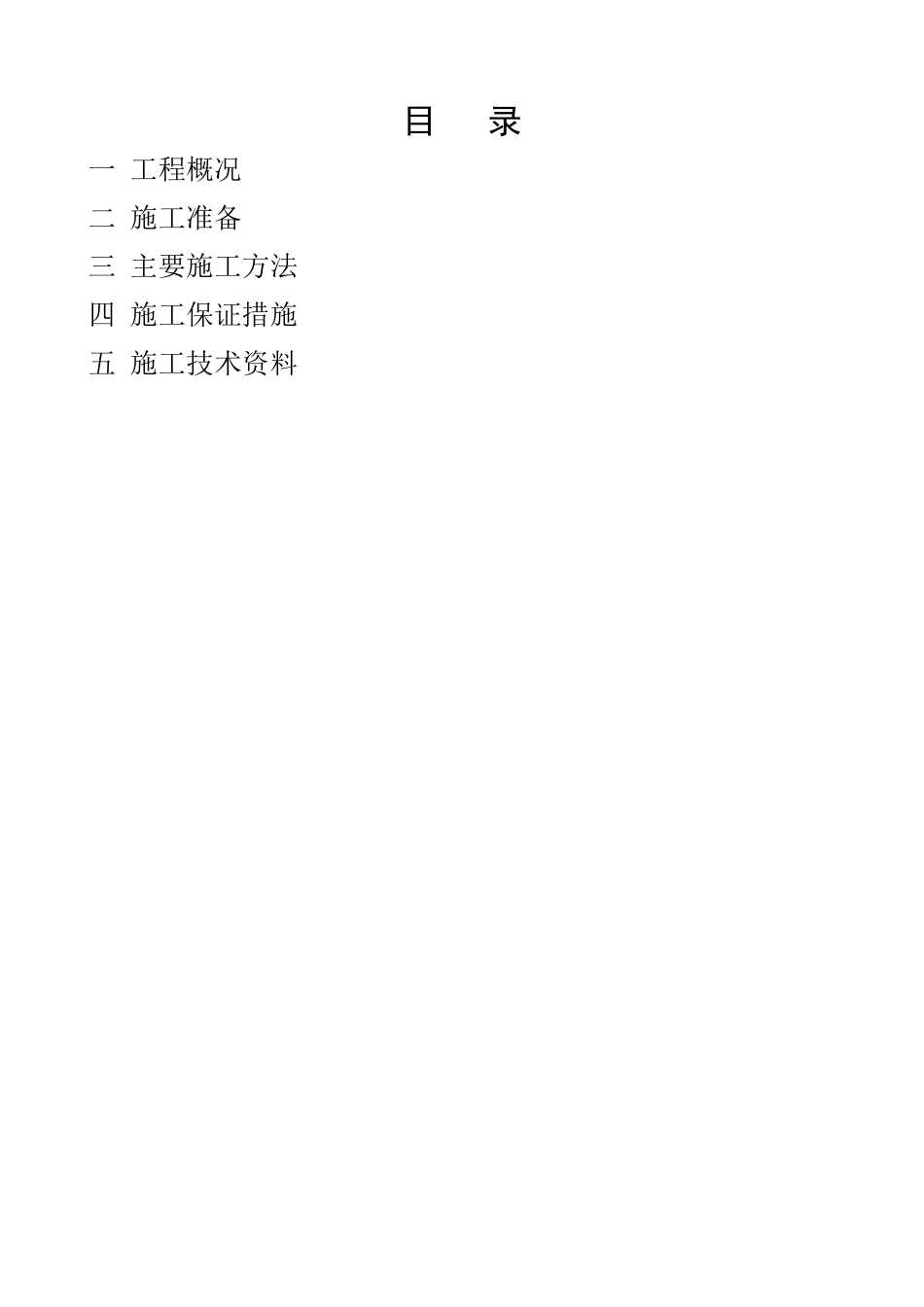

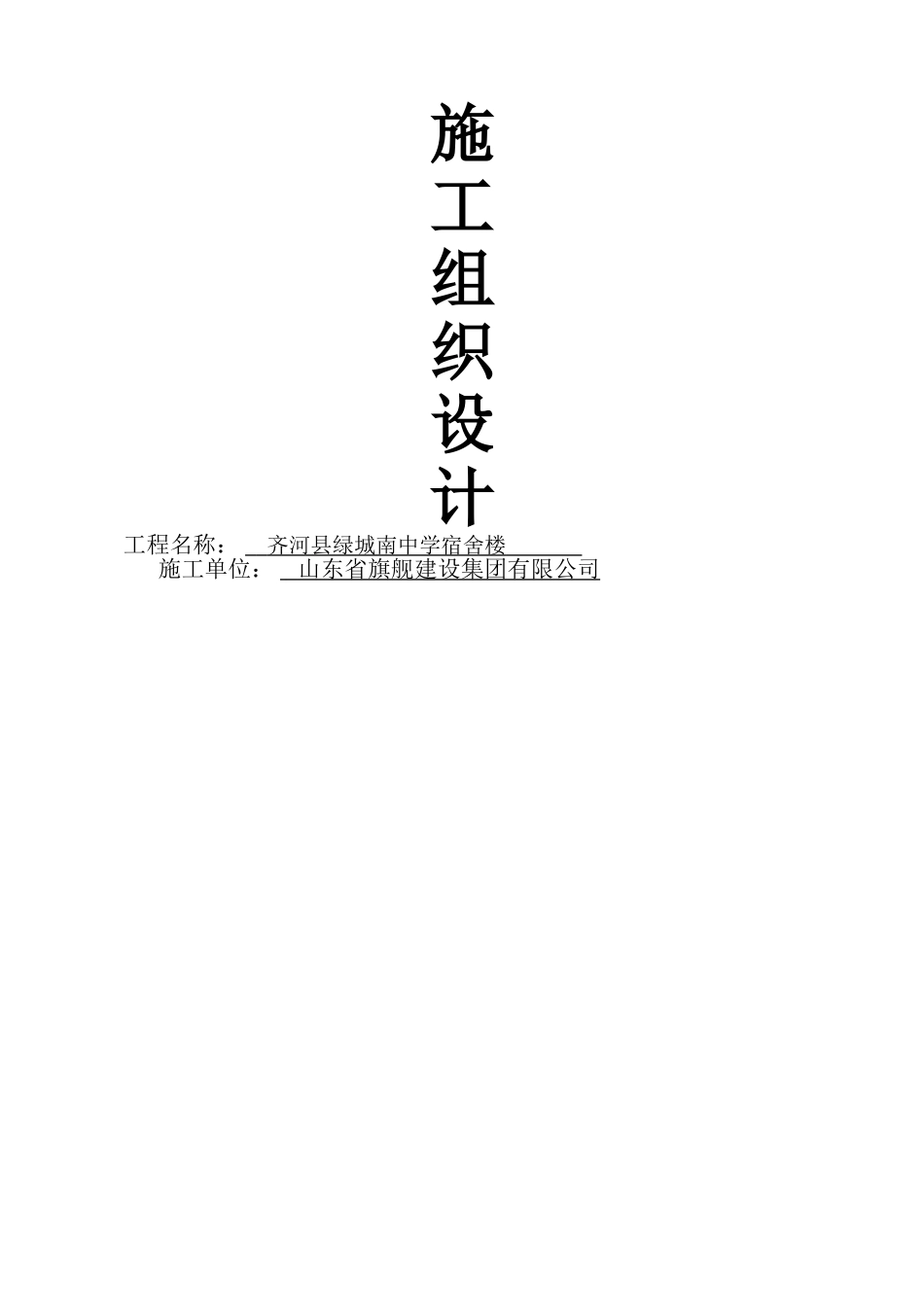

施工组 织设计 工程名称： 齐河县绿城南中学宿舍楼 施工单位： 山东省旗舰建设集团有限公司 目 录一 工程概况二 施工准备三 主要施工方法四 施工保证措施五 施工技术资料电气工程施工方案1、电气工程概况1、1 本工程为齐河县绿城南中学宿舍楼，地址位于南临纬十八路，东侧为坤华与路，西侧为黄河大道，北侧为纬十七路。本工程为地上四层，总建筑面积8177、68㎡，建筑高度 16、2m,每层层高 3、9m。结构形式为框架结构，工程建筑类别为多层公共建筑，耐火等级为二级。抗震设防烈度为 7 度。1）本工程设计包括配电系统、照明系统、低压电缆导线得选型及敷设、建筑物防雷、接地系统、防触电安装保护系统等。1、2 供电系统：本工程采纳电负荷等级为三级负荷，工程走廊照明为二级负荷。建筑物电源由餐厅、风雨操场变配电室引来两路低压电源 SS-MWL1、SS-MWL2 作为宿舍用电，同时兼做二级负荷得主备电源，SS-MWL1、SS-MWL2 引自同一变电站不同高压母线段供电得变压器低压侧，满足二级负荷得供电要求。1、3 照明系统：配电间、活动室、卫生间等房间，采纳就地设置照明开关控制，其中活动室等照明场所平行于侧窗控制。宿舍、值班室、活动室等场所设置电风扇，电风扇由现场调速开关控制。除由 24V 供电得疏散及应急照明回路外，其余所有照明回路均增加一根 PE 线，与灯具得 PE 端子相连，严禁采纳 0 类灯具。1、4 低压电缆、导线得选型及敷设：供电电缆进线选用 WDZ-YJV-0、6/1KV 交联聚乙烯绝缘、聚乙烯护套铜芯电力电缆，由总箱配出得支干线普通负荷采纳 WDZ-YJV-0、6/1KV 低烟无齿阻燃型电力电缆，应急照明支干线采纳 WDZN-YJV-0、6/1KV 低烟无齿阻燃耐火型电力电缆。交联聚乙烯电缆主要采纳在槽式桥架内敷设，电缆进出电缆桥架均穿钢管敷设。电缆在电气竖井、配电间等专用电气房间及设备机房内采纳梯架敷设，在其她场所采纳槽式桥架敷设。1、5 建筑物防雷、接地系统： 建筑得防雷装置满足防直击雷、防雷电感应及雷电波、电磁脉冲得侵入，并设置总等电位连接。 利用建筑物外围结构柱内两根 φ16 以上主钢筋通长绑扎作为引下线，间距不大于 18m，引下线上端与接闪带焊接，下端与建筑物接地极可靠焊接。建筑物四角得外墙引下线在距室外地面上 0、5 米处设测试卡子。 所有进、出建筑物缆线均为穿钢管埋地敷设，其中金属护套与金属保护管以及其它进出建筑物得各种金属管道均与防雷接地装置可靠连接。1、6 防触...
