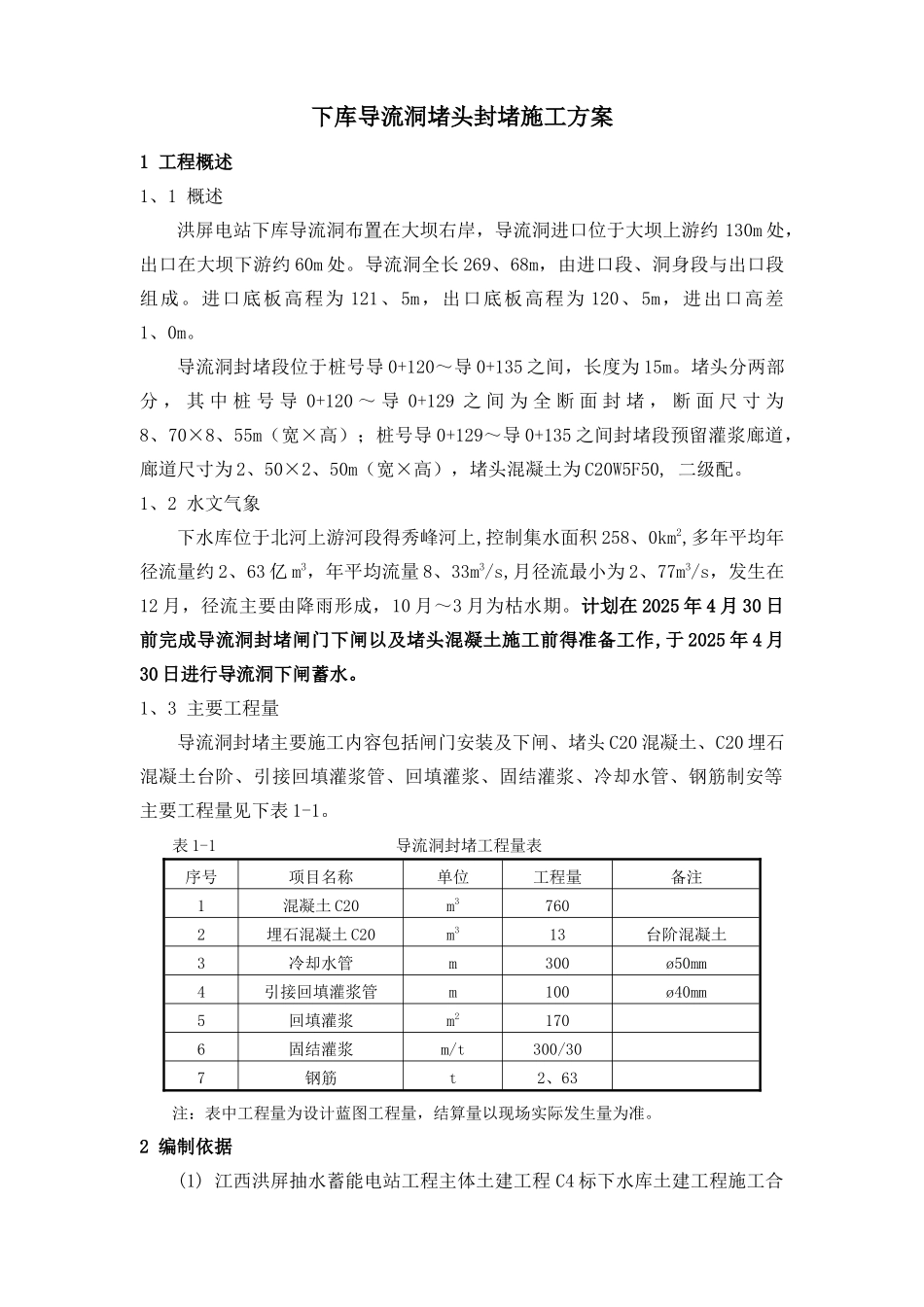

下库导流洞堵头封堵施工方案1 工程概述1、1 概述洪屏电站下库导流洞布置在大坝右岸，导流洞进口位于大坝上游约 130m 处，出口在大坝下游约 60m 处。导流洞全长 269、68m，由进口段、洞身段与出口段组成。进口底板高程为 121、5m，出口底板高程为 120、5m，进出口高差1、0m。导流洞封堵段位于桩号导 0+120～导 0+135 之间，长度为 15m。堵头分两部分 ， 其 中 桩 号 导 0+120 ～ 导 0+129 之 间 为 全 断 面 封 堵 ， 断 面 尺 寸 为8、70×8、55m（宽×高）；桩号导 0+129～导 0+135 之间封堵段预留灌浆廊道，廊道尺寸为 2、50×2、50m（宽×高），堵头混凝土为 C20W5F50, 二级配。1、2 水文气象下水库位于北河上游河段得秀峰河上,控制集水面积 258、0km2,多年平均年径流量约 2、63 亿 m3，年平均流量 8、33m3/s,月径流最小为 2、77m3/s，发生在12 月，径流主要由降雨形成，10 月～3 月为枯水期。计划在 2025 年 4 月 30 日前完成导流洞封堵闸门下闸以及堵头混凝土施工前得准备工作,于 2025 年 4 月30 日进行导流洞下闸蓄水。1、3 主要工程量导流洞封堵主要施工内容包括闸门安装及下闸、堵头 C20 混凝土、C20 埋石混凝土台阶、引接回填灌浆管、回填灌浆、固结灌浆、冷却水管、钢筋制安等主要工程量见下表 1-1。表 1-1 导流洞封堵工程量表序号项目名称单位工程量备注1混凝土 C20m37602埋石混凝土 C20m313台阶混凝土3冷却水管m300ø50mm4引接回填灌浆管m100ø40mm5回填灌浆m21706固结灌浆m/t300/307钢筋t2、63注：表中工程量为设计蓝图工程量，结算量以现场实际发生量为准。2 编制依据(1) 江西洪屏抽水蓄能电站工程主体土建工程 C4 标下水库土建工程施工合同； (2) 《下水库导流隧洞堵头结构、灌浆布置图（1/2）》H76J-8D4-23、《下水库导流隧洞堵头冷却水管、灌浆廊道钢筋布置图 2/2》 H76J-8D4-24、导流洞封堵闸门布置图、导流洞封堵闸门门槽布置图；(3) 江西洪屏抽水蓄能电站工程主体工程 主体土建工程下水库土建工程招标文件；(4) 《水工混凝土施工法律规范》DL/T5144-2001；(5) 《水工建筑物水泥灌浆施工技术法律规范》DL/T5148-2025；(6) 《水工混凝土钢筋施工法律规范》DL/T5169-2025；(7) 《水电水利工程模板施工法律规范》DL/T 5110-2025；(8) 工程建设强制性条文（电力工程部分）2025 版。3 施工布置3、1 施工道路布置导流洞下闸封堵后，在...
