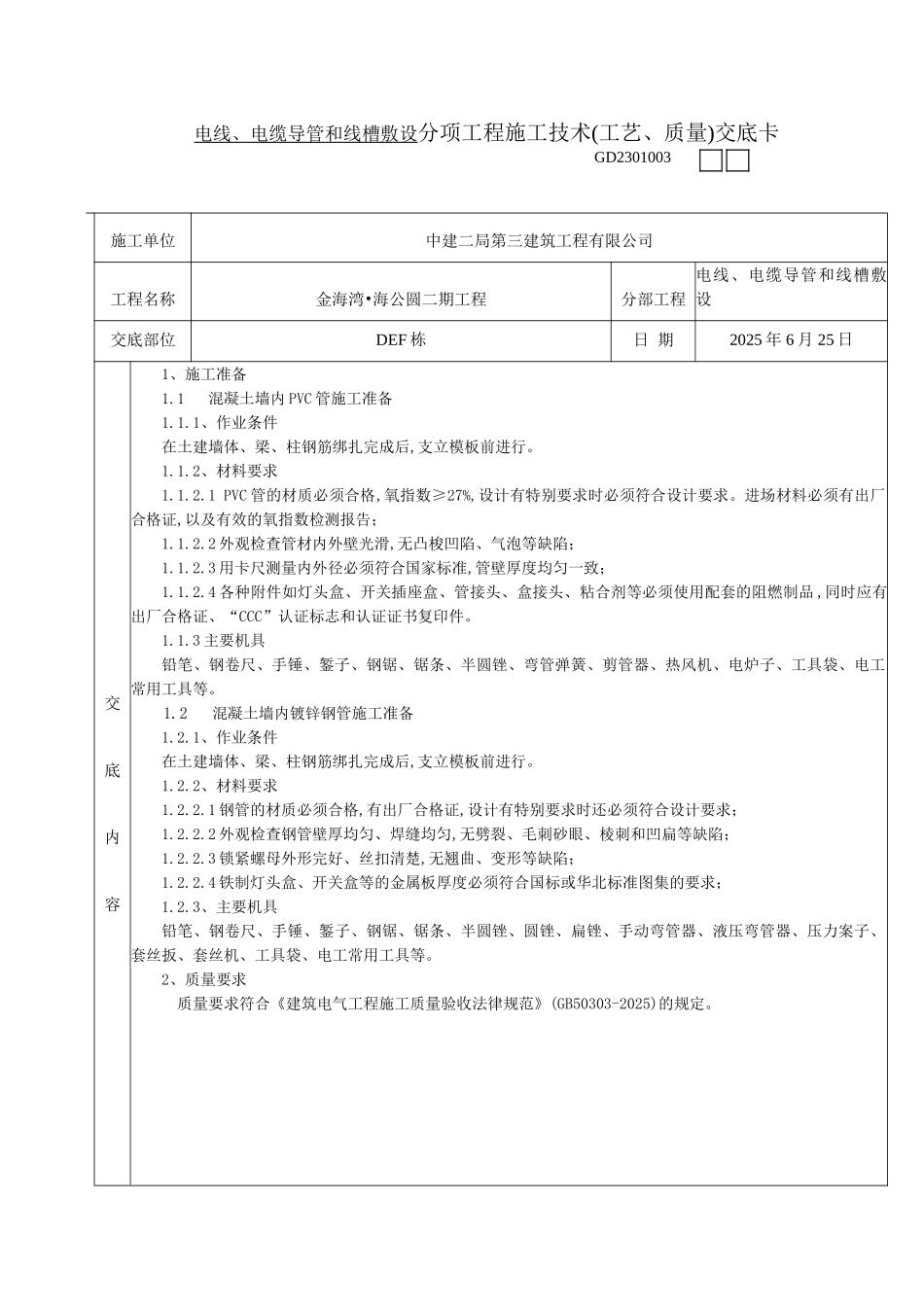

电线、电缆导管和线槽敷设分项工程施工技术(工艺、质量)交底卡GD2301003施工单位中建二局第三建筑工程有限公司工程名称金海湾•海公圆二期工程分部工程电线、电缆导管和线槽敷设交底部位DEF 栋日 期2025 年 6 月 25 日交底内容1、施工准备1.1 混凝土墙内 PVC 管施工准备1.1.1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。1.1.2、材料要求1.1.2.1 PVC 管的材质必须合格,氧指数≥27%,设计有特别要求时必须符合设计要求。进场材料必须有出厂合格证,以及有效的氧指数检测报告；1.1.2.2 外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；1.1.2.3 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；1.1.2.4 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品 ,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。1.1.3 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。1.2 混凝土墙内镀锌钢管施工准备1.2.1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。1.2.2、材料要求1.2.2.1 钢管的材质必须合格,有出厂合格证,设计有特别要求时还必须符合设计要求；1.2.2.2 外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；1.2.2.3 锁紧螺母外形完好、丝扣清楚,无翘曲、变形等缺陷；1.2.2.4 铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求；1.2.3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。2、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2025)的规定。电线、电缆导管和线槽敷设分项工程施工技术(工艺、质量)交底卡GD2301003施工单位中建二局第三建筑工程有限公司工程名称金海湾•海公圆二期工程分部工程电线、电缆导管和线槽敷设交底部位DEF 栋日 期2025 年 6 月 25 日交底内容项序项 目允许偏差或允许值主主控项目1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管管口高度第 14.2.5 条4暗配导管的埋设深度，...
