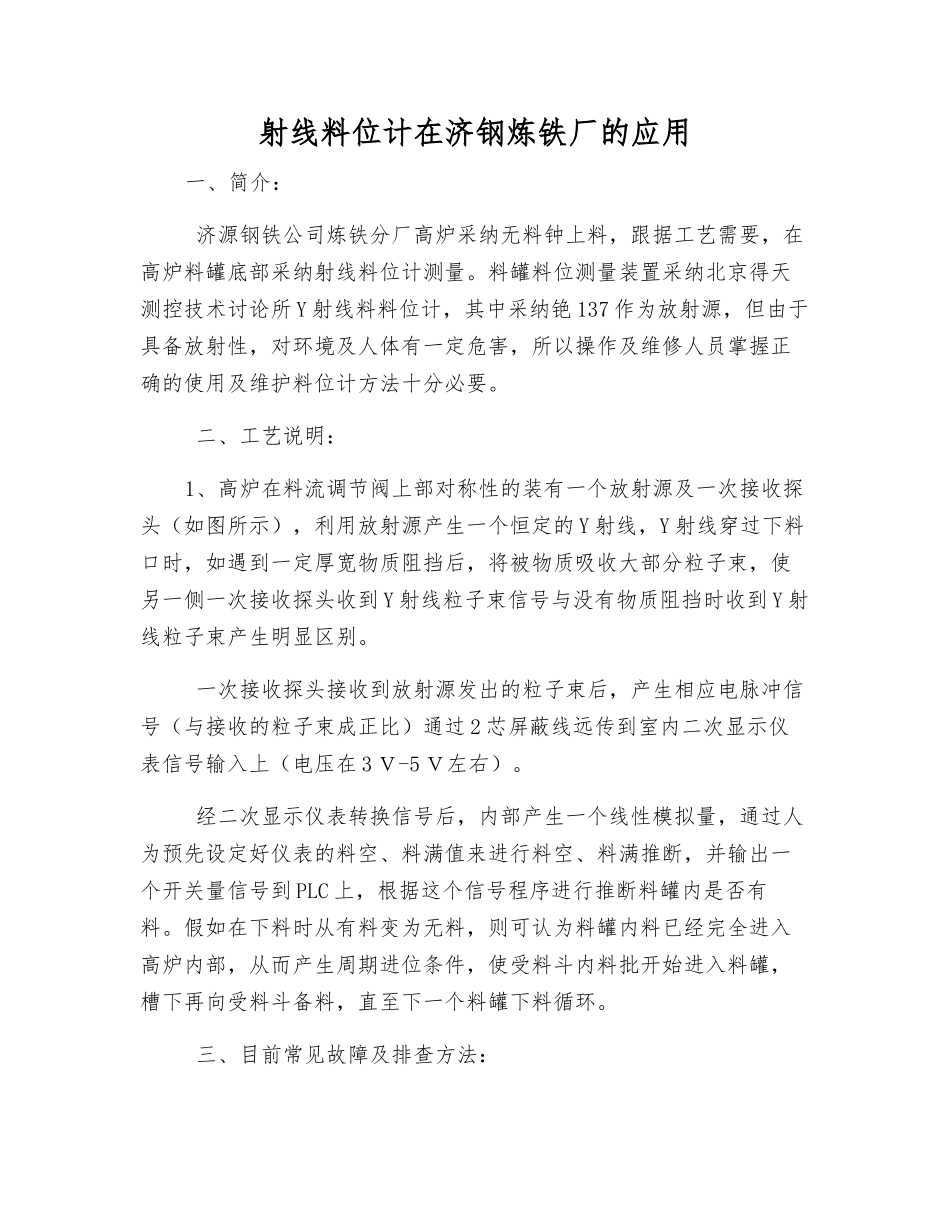

射线料位计在济钢炼铁厂的应用一、简介： 济源钢铁公司炼铁分厂高炉采纳无料钟上料，跟据工艺需要，在高炉料罐底部采纳射线料位计测量。料罐料位测量装置采纳北京得天测控技术讨论所 Y 射线料料位计，其中采纳铯 137 作为放射源，但由于具备放射性，对环境及人体有一定危害，所以操作及维修人员掌握正确的使用及维护料位计方法十分必要。 二、工艺说明：1、高炉在料流调节阀上部对称性的装有一个放射源及一次接收探头（如图所示），利用放射源产生一个恒定的 Y 射线，Y 射线穿过下料口时，如遇到一定厚宽物质阻挡后，将被物质吸收大部分粒子束，使另一侧一次接收探头收到 Y 射线粒子束信号与没有物质阻挡时收到 Y 射线粒子束产生明显区别。 一次接收探头接收到放射源发出的粒子束后，产生相应电脉冲信号（与接收的粒子束成正比）通过 2 芯屏蔽线远传到室内二次显示仪表信号输入上（电压在 3 Ｖ-5 Ｖ左右）。 经二次显示仪表转换信号后，内部产生一个线性模拟量，通过人为预先设定好仪表的料空、料满值来进行料空、料满推断，并输出一个开关量信号到 PLC 上，根据这个信号程序进行推断料罐内是否有料。假如在下料时从有料变为无料，则可认为料罐内料已经完全进入高炉内部，从而产生周期进位条件，使受料斗内料批开始进入料罐，槽下再向受料斗备料，直至下一个料罐下料循环。 三、目前常见故障及排查方法： 根据工艺要求，可以看出料罐料空或料满对高炉程序运转来说非常重要，因为这个信号是高炉周期循环备料的重要条件。通常故障有：料罐信号不空或料罐信号不满。如出现故障后，可先开、关几次下密封和料流调节阀，排除并确认没有发生料罐底部挤、堵料现象，然后再根据现场故障现象准确推断问题所在，避开影响高炉上料。 一般故障排查方法有下述几方面：1.检查是否有异物挡在料罐放射源或一次接收探头前。2.检查 1 次接收探头及二次显示仪表工作电源是否正常。3.检查信号传输线是否正常，有无接地、短路、干扰等。4.检查放射源粒子束线与接收装置是否在同一准心上。5.高炉检测、修理后出现故障后需要检查放射源是否在关闭位置。 四、检测、修理时注意事项：1.不要长时间站在与放射源粒子束线成垂直的平面上。2.来往通过放射源时不要超过粒子束线，尽量弯腰低头通过。3.检测、修理一次接收探头时与操作工结合先把放射源关闭掉。4.停电检测、修理后，再次上电后，仪器正常工作之前要有预热时间（探头两小时，二次仪表不小...
