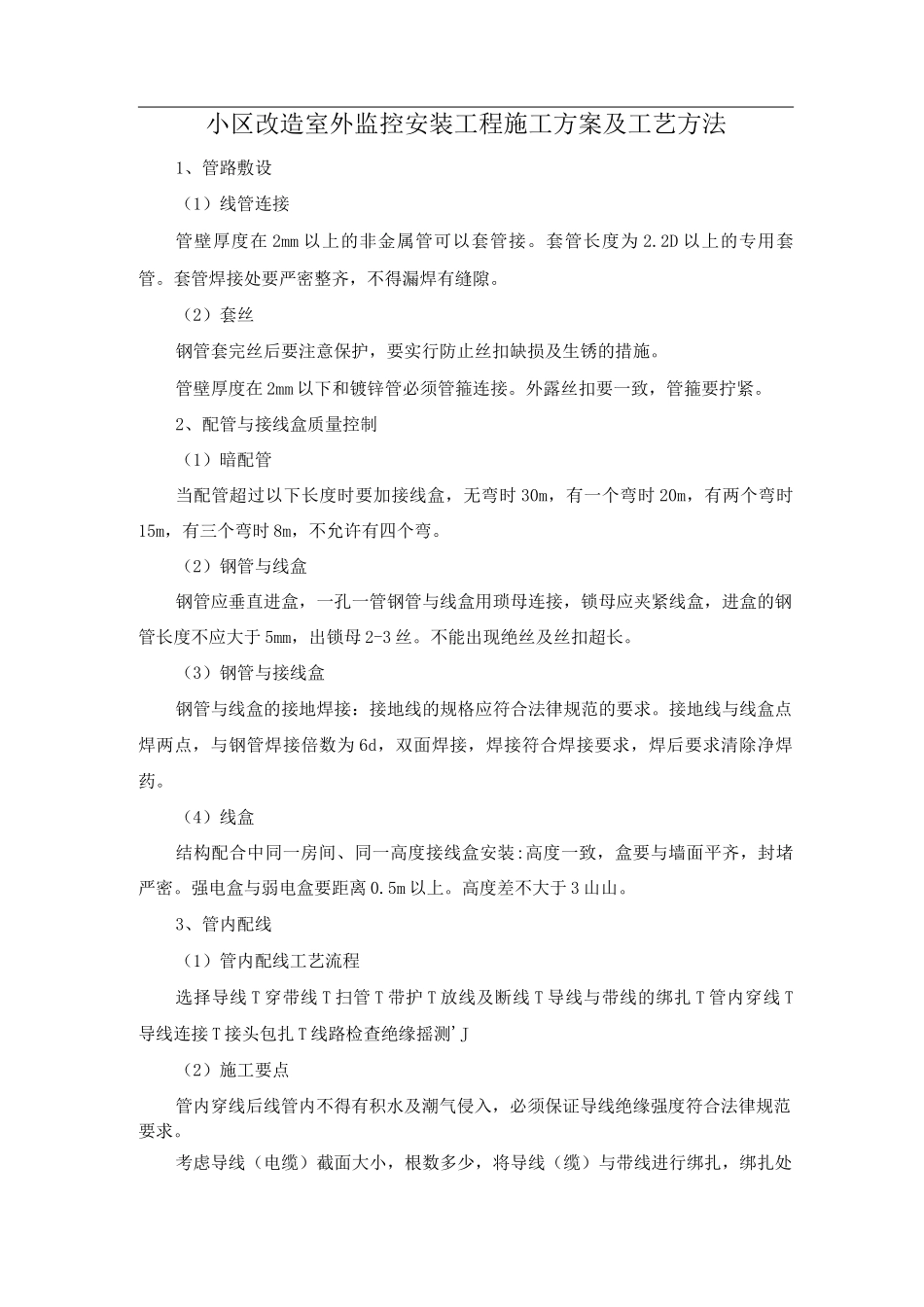

小区改造室外监控安装工程施工方案及工艺方法

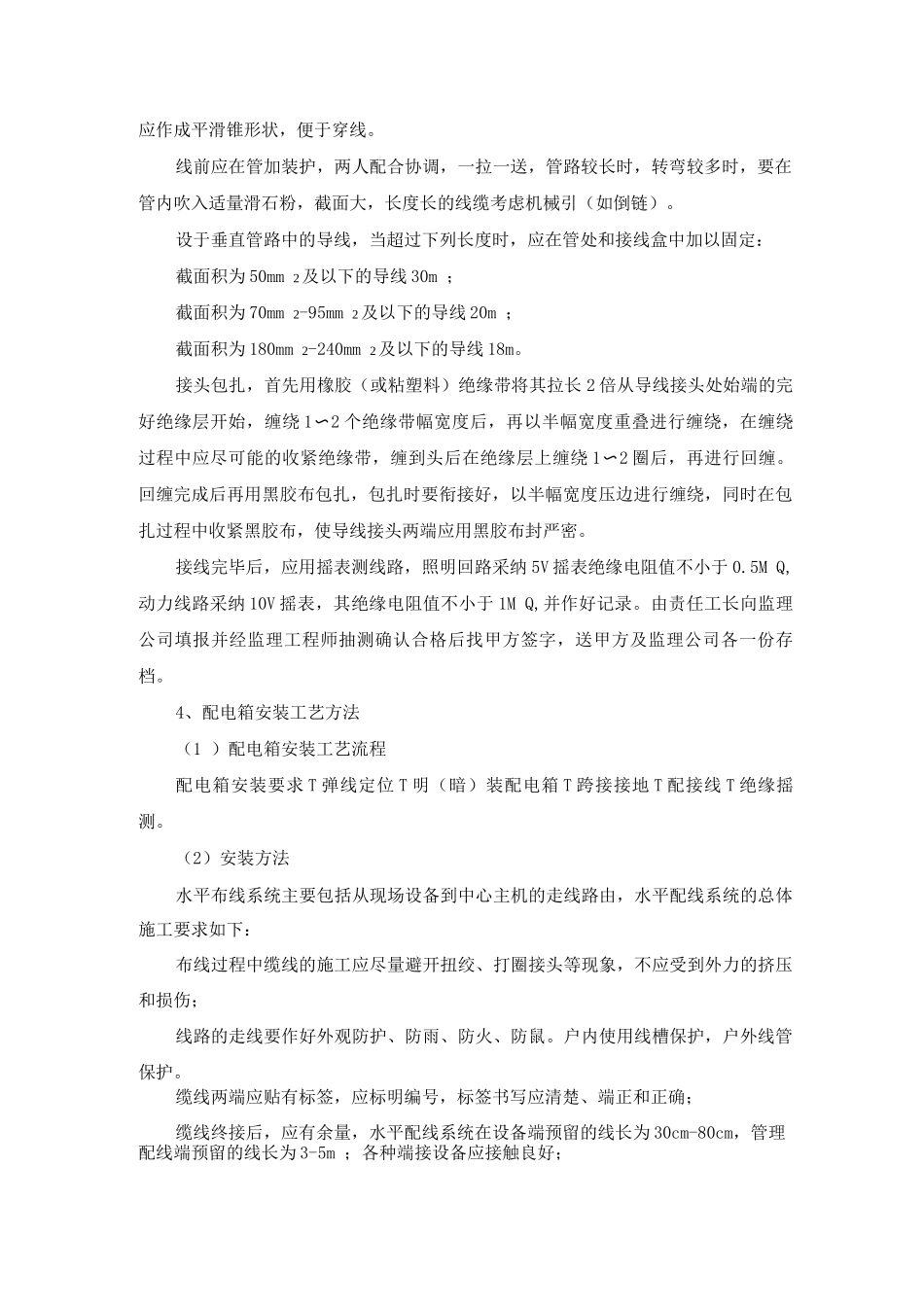

小区改造室外监控安装工程施工方案及工艺方法1、管路敷设（1）线管连接管壁厚度在 2mm 以上的非金属管可以套管接。套管长度为 2.2D 以上的专用套管。套管焊接处要严密整齐，不得漏焊有缝隙。（2）套丝钢管套完丝后要注意保护，要实行防止丝扣缺损及生锈的措施。管壁厚度在 2mm 以下和镀锌管必须管箍连接。外露丝扣要一致，管箍要拧紧。2、配管与接线盒质量控制（1）暗配管当配管超过以下长度时要加接线盒，无弯时 30m，有一个弯时 20m，有两个弯时15m，有三个弯时 8m，不允许有四个弯。（2）钢管与线盒钢管应垂直进盒，一孔一管钢管与线盒用琐母连接，锁母应夹紧线盒，进盒的钢管长度不应大于 5mm，出锁母 2-3 丝。不能出现绝丝及丝扣超长。（3）钢管与接线盒钢管与线盒的接地焊接：接地线的规格应符合法律规范的要求。接地线与线盒点焊两点，与钢管焊接倍数为 6d，双面焊接，焊接符合焊接要求，焊后要求清除净焊药。（4）线盒结构配合中同一房间、同一高度接线盒安装:高度一致，盒要与墙面平齐，封堵严密。强电盒与弱电盒要距离 0.5m 以上。高度差不大于 3 山山。3、管内配线（1）管内配线工艺流程选择导线 T 穿带线 T 扫管 T 带护 T 放线及断线 T 导线与带线的绑扎 T 管内穿线 T导线连接 T 接头包扎 T 线路检查绝缘摇测'J（2）施工要点管内穿线后线管内不得有积水及潮气侵入，必须保证导线绝缘强度符合法律规范要求。考虑导线（电缆）截面大小，根数多少，将导线（缆）与带线进行绑扎，绑扎处应作成平滑锥形状，便于穿线。线前应在管加装护，两人配合协调，一拉一送，管路较长时，转弯较多时，要在管内吹入适量滑石粉，截面大，长度长的线缆考虑机械引（如倒链）。设于垂直管路中的导线，当超过下列长度时，应在管处和接线盒中加以固定：截面积为 50mm 2及以下的导线 30m ；截面积为 70mm 2-95mm 2及以下的导线 20m ；截面积为 180mm 2-240mm 2及以下的导线 18m。接头包扎，首先用橡胶（或粘塑料）绝缘带将其拉长 2 倍从导线接头处始端的完好绝缘层开始，缠绕 1〜2 个绝缘带幅宽度后，再以半幅宽度重叠进行缠绕，在缠绕过程中应尽可能的收紧绝缘带，缠到头后在绝缘层上缠绕 1〜2 圈后，再进行回缠。回缠完成后再用黑胶布包扎，包扎时要衔接好，以半幅宽度压边进行缠绕，同时在包扎过程中收紧黑胶布，使导线接头两端应用黑胶布封严密。接线完毕后，应用摇表测线路，照明回路采纳 5V 摇表...
