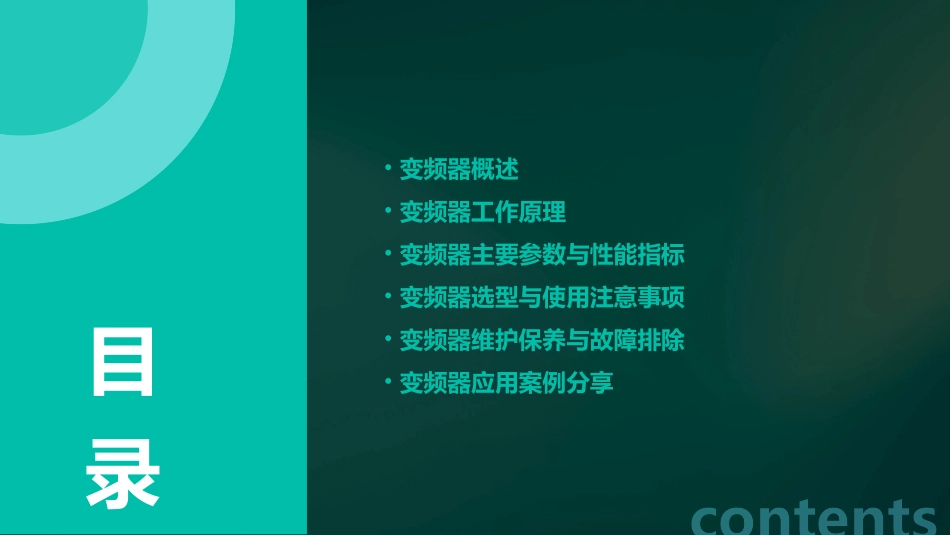

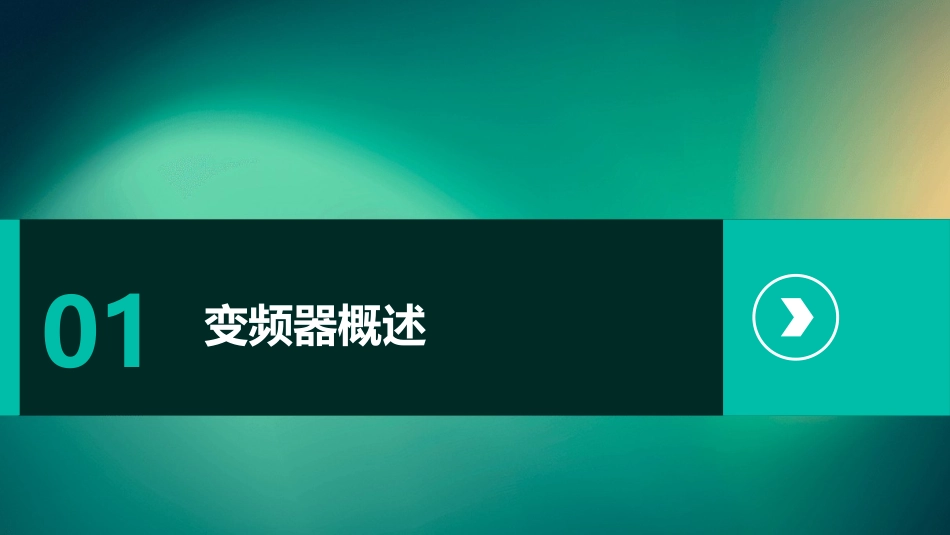

一文了解变频器的工作原理组成和使用方法•变频器概述•变频器工作原理•变频器主要参数与性能指标•变频器选型与使用注意事项•变频器维护保养与故障排除•变频器应用案例分享contents目录01变频器概述变频器是一种电力控制设备，通过改变电源频率来控制交流电动机的转速和运行状态。定义根据变换方式可分为交-交变频器和交-直-交变频器；根据控制方式可分为开环控制变频器和闭环控制变频器。分类定义与分类变频器技术经历了从模拟控制到数字控制，从单一功能到多功能集成的发展历程。目前，变频器技术已经相当成熟，广泛应用于各个领域，如工业、交通、家电等。发展历程及现状现状发展历程变频器广泛应用于电力、冶金、石油、化工、纺织、造纸、食品等各个工业领域，以及电梯、空调、洗衣机等家电领域。应用领域随着工业自动化程度的不断提高和节能环保要求的日益严格，变频器的应用前景将更加广阔。同时，随着新能源技术的不断发展，变频器在新能源领域的应用也将逐渐增多。前景应用领域与前景02变频器工作原理变频调速通过改变电源频率，实现对交流电机转速的调节。变频器可将固定频率的交流电转换为可调频率的交流电，从而改变电机的运行速度。电压调节在改变电源频率的同时，调节输出电压，以保证电机在调速过程中的稳定运行。电压调节可改善电机的启动性能和运行效率。交流电机调速原理ABCD变频器组成结构整流电路将交流电转换为直流电，为后续的逆变电路提供稳定的直流电源。逆变电路将直流电转换为可调频率的交流电，实现对电机的调速控制。滤波电路对整流后的直流电进行滤波，以消除谐波和降低电压波动。控制电路对变频器进行整体控制，包括启动、停止、调速等操作，以及对故障进行诊断和保护。启动过程变频器接收到启动信号后，整流电路开始工作，将交流电转换为直流电。接着，滤波电路对直流电进行滤波处理，消除谐波和降低电压波动。然后，逆变电路将直流电转换为可调频率的交流电，驱动电机启动。调速过程在电机运行过程中，控制电路根据设定的速度指令，实时调整逆变电路的输出频率和电压，从而改变电机的运行速度。同时，控制电路还监测电机的运行状态，确保电机在调速过程中的稳定运行。停止过程当变频器接收到停止信号时，控制电路首先切断逆变电路的输出，使电机逐渐减速至停止。接着，整流电路和滤波电路也相继停止工作，完成整个停止过程。工作过程及原理分析03变频器主要参数与性能指标输入电压范围输出电压输出频率范围输出电流输入输出特性参数变频器能够接受的电源电压范围，通常包括额定电压及允许的电压波动范围。变频器能够输出的频率范围，通常从0到几百赫兹不等。变频器输出给电机的电压，其大小和波形可根据需要进行调整。变频器输出给电机的电流，其大小与电机的负载有关。闭环控制（矢量控制）通过实时检测电机状态并进行反馈控制，实现高精度、高性能的调速。直接转矩控制（DTC）直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩，以实现快速响应和高效率。开环控制（V/F控制）通过调整输出电压与频率的比值来控制电机，简单经济但动态性能较差。控制方式及特点123变频器将输入电能转换为输出有用功的能力，通常以百分比表示。高效率意味着更少的能源浪费。效率反映变频器输入有功功率与视在功率之比的参数，功率因数越高，说明变频器对电网的利用率越高。功率因数变频器在短时间内承受超过其额定负载的能力，通常以百分比表示。过载能力越强，变频器的可靠性越高。过载能力效率、功率因数等性能指标04变频器选型与使用注意事项确定负载类型根据负载特性（如恒转矩、变转矩等）选择合适的变频器类型。电机功率匹配确保变频器额定功率大于或等于电机额定功率，并留有一定裕量。控制方式选择根据控制精度和调速范围要求，选择开环或闭环控制方式。功能需求考虑是否需要附加功能，如制动、通信接口、多段速控制等。选型依据及步骤确保安装环境符合变频器使用要求，如温度、湿度、海拔高度等。环境要求根据负载特性和控制要求，合理设置变频器参数，如加减速时间、转矩提升等。参数设置正确连接电源、电机和制动电阻等电气元件...
