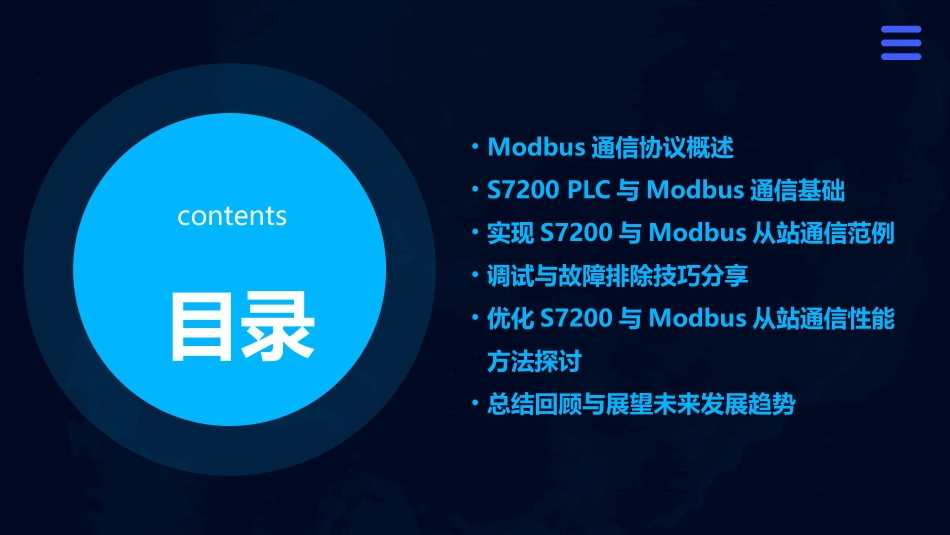

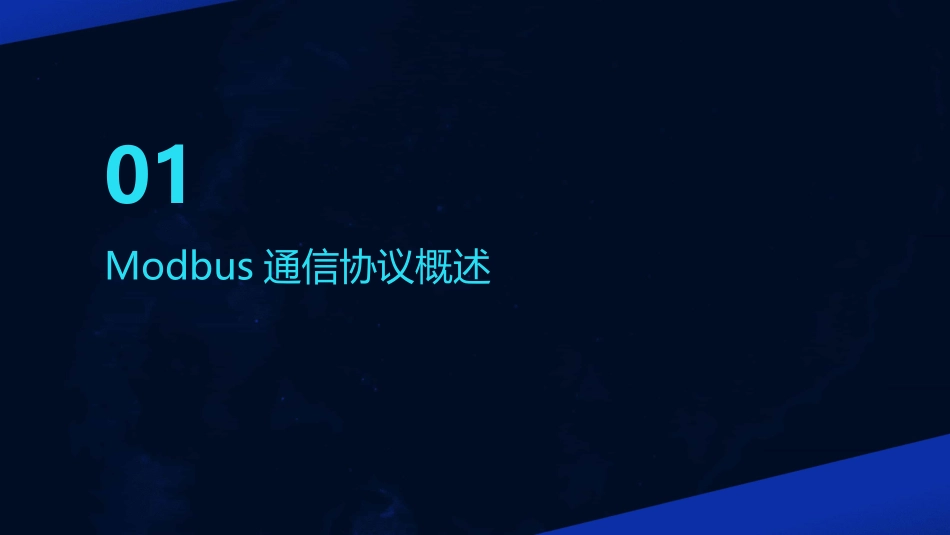

S7200实现Modbus通信范例绝对精华目录contents•Modbus通信协议概述•S7200PLC与Modbus通信基础•实现S7200与Modbus从站通信范例•调试与故障排除技巧分享•优化S7200与Modbus从站通信性能方法探讨•总结回顾与展望未来发展趋势01Modbus通信协议概述Modbus协议是一种串行通信协议，是Modicon公司（现在的施耐德电气SchneiderElectric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。Modbus已经成为工业领域通信协议的业界标准（Defacto），并且现在是工业电子设备之间常用的连接方式。背景Modbus协议是一种主/从（Master/Slave）架构的协议，具有简单、紧凑、易于理解和实现的特点。它采用半双工通信方式，支持多种电气接口（如RS-232、RS-422、RS-485等），并且可以在各种介质上传输（如双绞线、光纤、无线等）。特点Modbus协议背景及特点通信原理Modbus协议采用主/从通信模式，即一个主设备（Master）与多个从设备（Slave）进行通信。主设备发送请求，从设备响应请求并返回数据。通信过程中，主设备通过寻址方式选择要通信的从设备，并指定要执行的操作（如读取寄存器、写入寄存器等）。数据格式Modbus协议支持两种数据格式，即RTU（RemoteTerminalUnit）格式和ASCII格式。RTU格式采用二进制编码方式，具有更高的传输效率；而ASCII格式采用字符编码方式，易于人类阅读和调试。两种格式在数据帧结构、校验方式等方面有所不同。Modbus通信原理及数据格式Modbus在工业自动化领域应用传感器与执行器Modbus协议也广泛应用于传感器和执行器等现场设备中。这些设备通过Modbus协议与PLC、DCS等控制器进行通信，实现数据的采集和控制指令的传输。监控系统Modbus协议常用于工业自动化领域的监控系统中，如SCADA（SupervisoryControlAndDataAcquisition）系统。通过Modbus协议，监控系统可以实时获取现场设备的状态信息、报警信息等，并进行远程控制和调节。工业以太网随着工业以太网技术的发展，Modbus协议也逐渐向工业以太网领域扩展。通过ModbusTCP/IP等协议，可以实现Modbus通信在工业以太网中的应用，进一步提高工业自动化系统的通信效率和可靠性。02S7200PLC与Modbus通信基础S7200PLC概述S7200是西门子（Siemens）公司推出的一款高性能、紧凑型可编程序控制器，广泛应用于工业自动化领域。硬件配置S7200PLC包括CPU模块、电源模块、数字量输入/输出模块、模拟量输入/输出模块等。根据实际需求，可选择不同型号和规格的模块进行组合。S7200PLC简介及硬件配置S7200PLC支持ModbusRTU和ModbusASCII两种通信协议，通过RS485或RS232接口与外部设备进行通信。Modbus通信接口在使用Modbus通信前，需要对S7200PLC进行参数设置，包括波特率、数据位、停止位、奇偶校验等。这些参数必须与Modbus从站的参数一致，以确保通信正常进行。参数设置Modbus通信接口及参数设置硬件连接将S7200PLC的通信接口与Modbus从站的通信接口通过电缆连接起来。注意接口类型和电缆规格的选择，以及接线的正确性。软件配置在S7200PLC的编程软件中，对Modbus通信进行配置。包括设置主站地址、从站地址、数据格式、通信协议等。同时，需要编写相应的程序，实现数据的读取和写入操作。S7200PLC与Modbus从站连接方法03实现S7200与Modbus从站通信范例VSS7200是西门子的一款PLC（可编程逻辑控制器），广泛应用于工业自动化领域。Modbus是一种串行通信协议，常用于连接工业电子设备。实现S7200与Modbus从站的通信，有助于实现不同厂商设备间的数据交换和远程控制。需求本范例旨在通过S7200PLC实现与Modbus从站的通信，具体需求包括读取从站设备的数据、向从站设备写入数据以及实现故障诊断和处理。背景范例背景及需求描述范例实现步骤详解步骤一硬件连接。将S7200PLC与Modbus从站通过RS485或RS232接口进行物理连接，确保通信线路畅通。步骤二配置Modbus从站参数。根据从站设备的说明书，设置从站的设备地址、波特率、数据位、停止位和校验方式等参数，确保与S7200PLC的通信参数一致。步骤三编写S7200PLC程序。使用西门子编程软件（如STEP7-Micro/WIN）编写PLC程序，包括初始化Modbus通信、读写从站数据的逻辑处理等。步骤...
