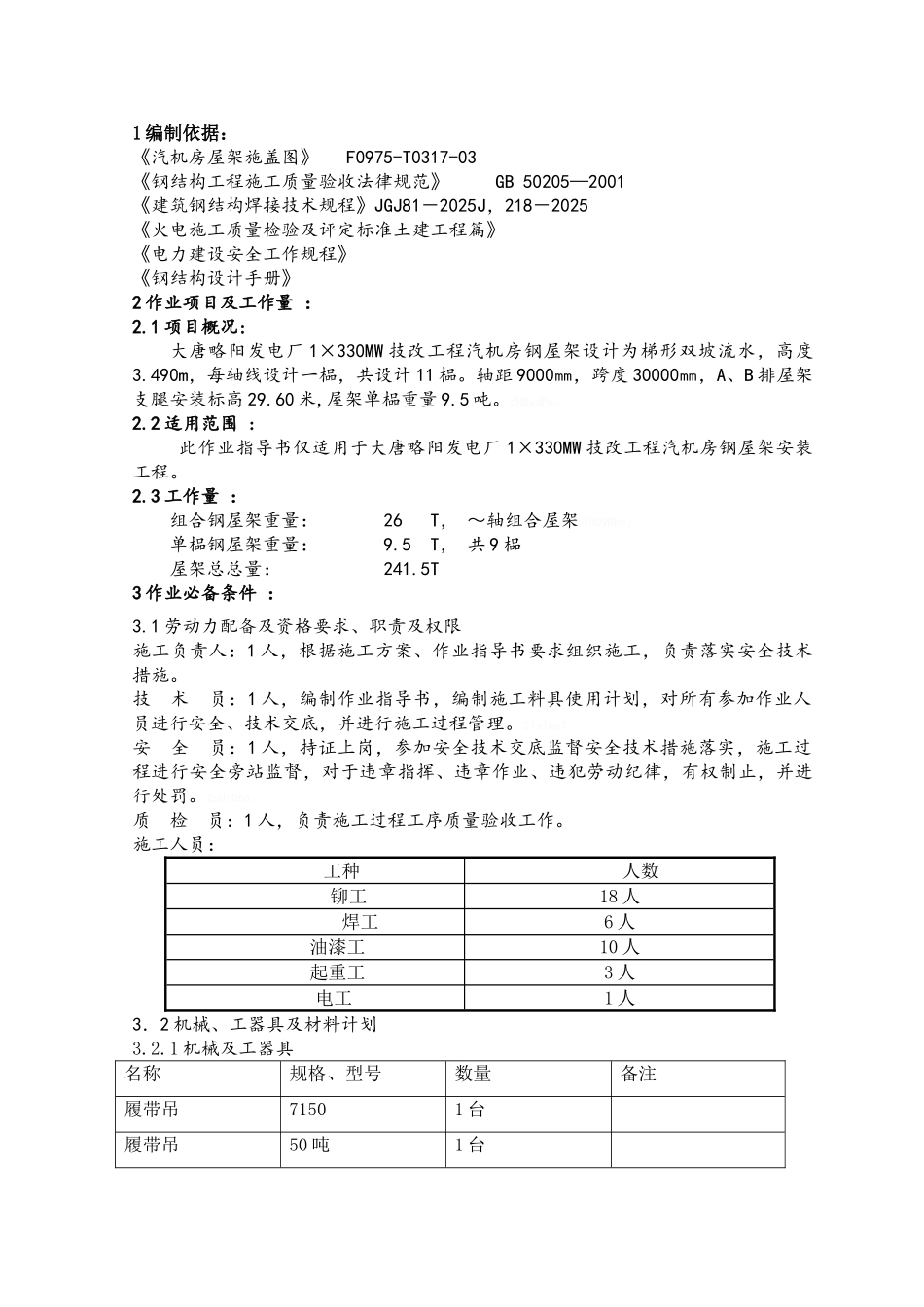

屋架吊装方案

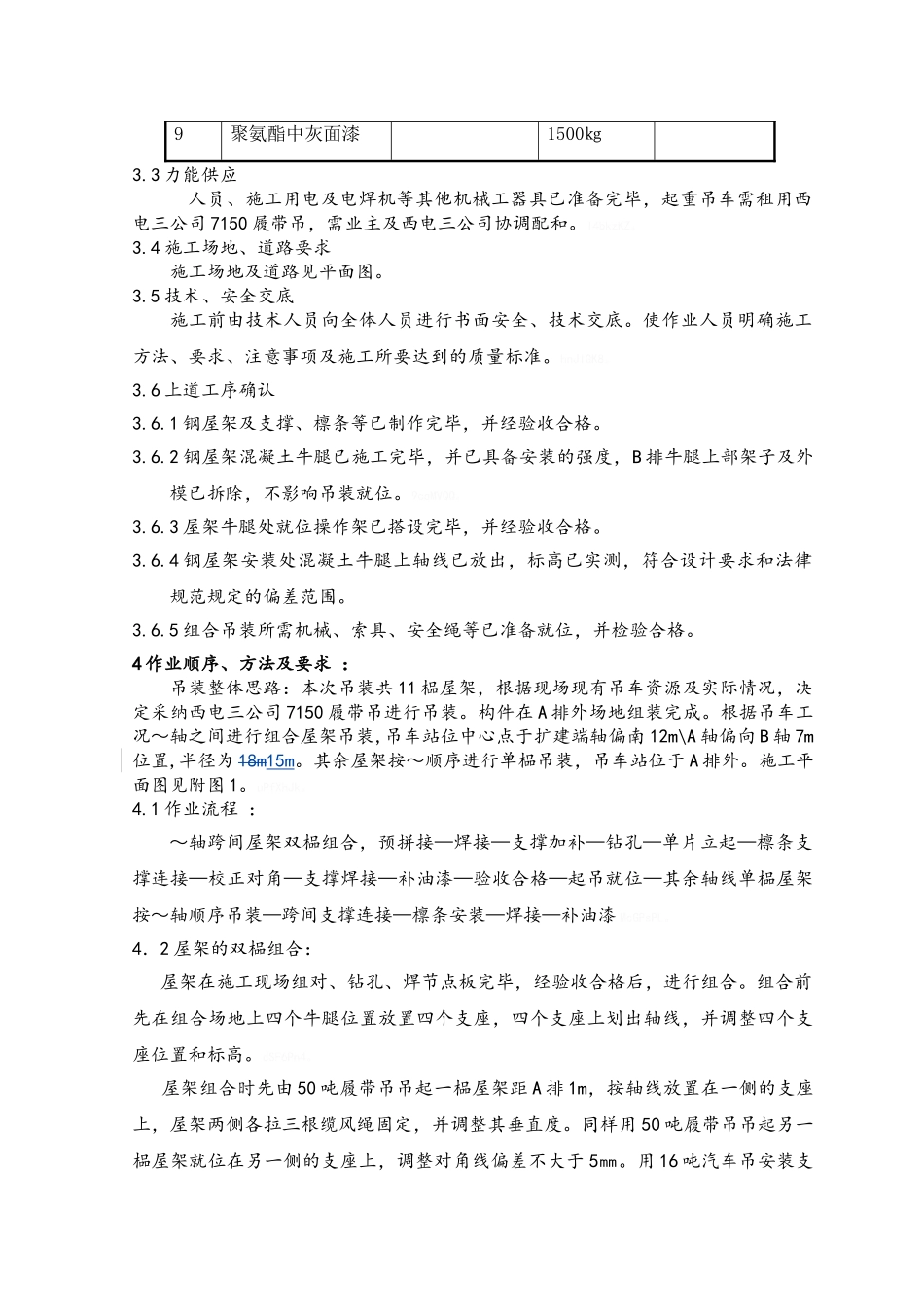

1 编制依据：《汽机房屋架施盖图》 F0975-T0317-03 《钢结构工程施工质量验收法律规范》 GB 50205—2001《建筑钢结构焊接技术规程》JGJ81－2025J，218－2025《火电施工质量检验及评定标准土建工程篇》《电力建设安全工作规程》《钢结构设计手册》2 作业项目及工作量 ：2.1 项目概况: 大唐略阳发电厂 1×330MW 技改工程汽机房钢屋架设计为梯形双坡流水，高度3.490m，每轴线设计一榀，共设计 11 榀。轴距 9000㎜，跨度 30000㎜，A、B 排屋架支腿安装标高 29.60 米,屋架单榀重量 9.5 吨。dHBydPp。2.2 适用范围 :此作业指导书仅适用于大唐略阳发电厂 1×330MW 技改工程汽机房钢屋架安装工程。2.3 工作量 ：组合钢屋架重量： 26 T， ～轴组合屋架 fRO9Bhf。单榀钢屋架重量： 9.5 T， 共 9 榀屋架总总量： 241.5T3 作业必备条件 ：3.1 劳动力配备及资格要求、职责及权限施工负责人：1 人，根据施工方案、作业指导书要求组织施工，负责落实安全技术措施。技 术 员：1 人，编制作业指导书，编制施工料具使用计划，对所有参加作业人员进行安全、技术交底，并进行施工过程管理。01s1qo7。安 全 员：1 人，持证上岗，参加安全技术交底监督安全技术措施落实，施工过程进行安全旁站监督，对于违章指挥、违章作业、违犯劳动纪律，有权制止，并进行处罚。ZpUrD6p。质 检 员：1 人，负责施工过程工序质量验收工作。施工人员：工种人数铆工18 人焊工6 人油漆工10 人起重工3 人电工1 人3．2 机械、工器具及材料计划3.2.1 机械及工器具 名称规格、型号数量备注履带吊71501 台履带吊50 吨1 台汽车吊16 吨1 台卡环5 吨4 个6 吨8 个钢丝绳Φ2428m ,4 根6×37+1Φ246m ,2 根6×37+1Ø21.5×14.5m3 根6×37+1Ø21.5×12m3 根6×37+1Ø21.5×24m3 根6×37+1安全绳Ø8800 米电焊机BX-5004 台倒链2 吨4 个3 吨4 个千斤顶10 吨1 台花篮螺栓M1022 个CO 型扳手300㎜6 把工具袋4 个尖撬杠6 把钢卷尺50 米1 把钢丝绳夹头Y-650 个钢丝Ø1㎜2㎏3.2.2 材料计划及供应 序号名称规格数量备注1焊条J4221000㎏2氧气100 瓶3乙炔50 瓶4方木220×200×100050 根支垫屋架5钢板301.5㎡加工铁楔6割嘴2#20 个7钢丝轮刷Ø100300 个8聚氨酯铁红防锈漆2000㎏9聚氨酯中灰面漆1500㎏3.3 力能供应 人员、施工用电及电焊机等其他机械工器具已准备完毕，起重吊车需租用西电三公司 7150 履带吊，需...
