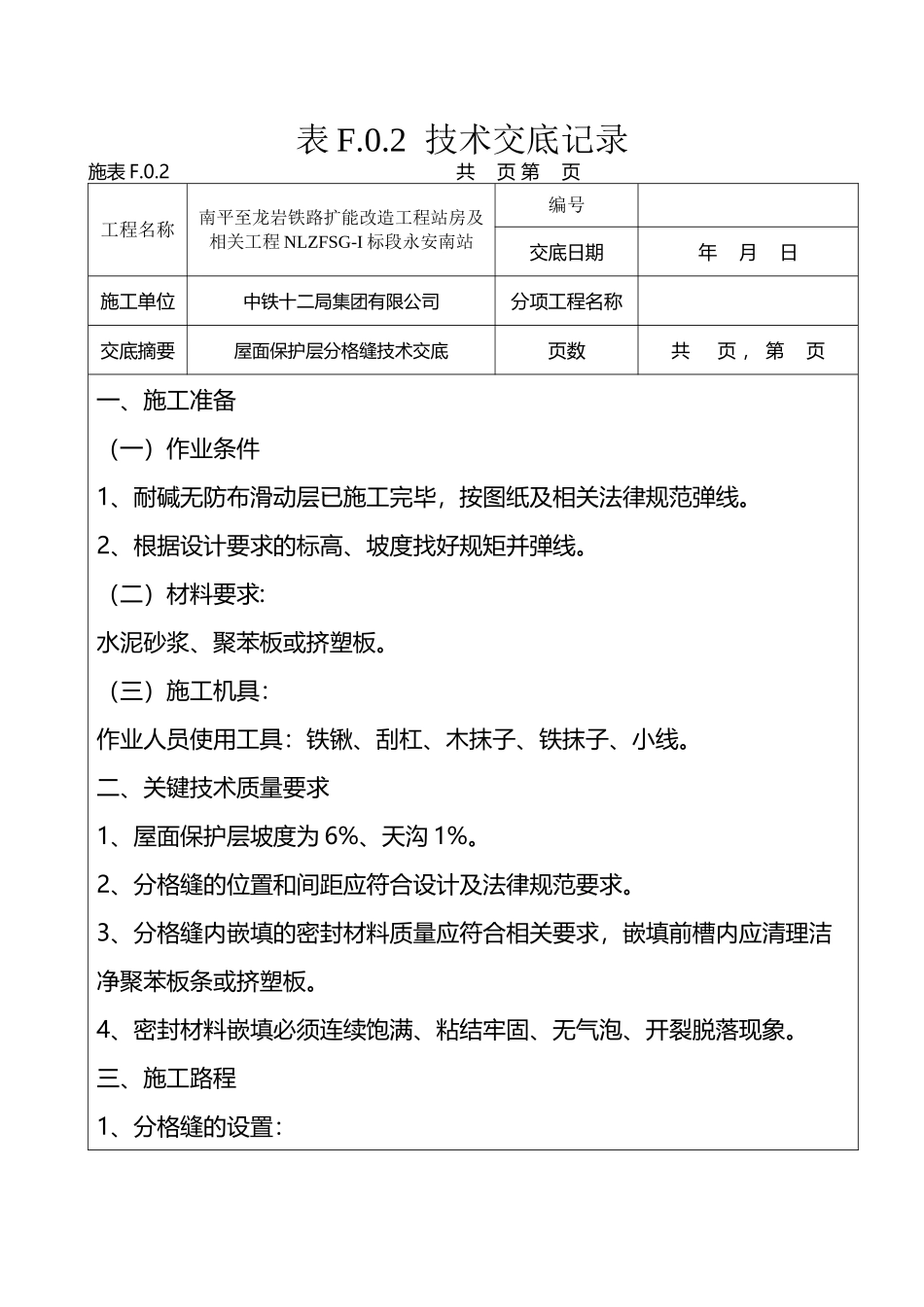

屋面保护层分格缝设置交底(5 页)Good is good, but better carries it.精益求精,善益求善。表 F.0.2 技术交底记录施表 F.0.2 共 页 第 页工程名称南平至龙岩铁路扩能改造工程站房及相关工程 NLZFSG-I 标段永安南站编号交底日期年 月 日施工单位中铁十二局集团有限公司分项工程名称交底摘要屋面保护层分格缝技术交底页数共 页 , 第 页一、施工准备(一)作业条件1、耐碱无防布滑动层已施工完毕,按图纸及相关法律规范弹线。2、根据设计要求的标高、坡度找好规矩并弹线。(二)材料要求:水泥砂浆、聚苯板或挤塑板。(三)施工机具:作业人员使用工具:铁锹、刮杠、木抹子、铁抹子、小线。二、关键技术质量要求1、屋面保护层坡度为 6%、天沟 1%。2、分格缝的位置和间距应符合设计及法律规范要求。3、分格缝内嵌填的密封材料质量应符合相关要求,嵌填前槽内应清理洁净聚苯板条或挤塑板。4、密封材料嵌填必须连续饱满、粘结牢固、无气泡、开裂脱落现象。三、施工路程1、分格缝的设置:工程名称南平至龙岩铁路扩能改造工程站房及相关工程 NLZFSG-I 标段永安南站编号交底日期年 月 日施工单位中铁十二局集团有限公司分项工程名称交底摘要屋面保护层分格缝技术交底页数共 页 , 第 页(1)细石混凝土保护层与边梁和伸缩缝反口之间,应预留宽度为 30mm缝隙,缝内用沥青麻丝填实。(2)横向分格缝:①分格缝间距不应大于 6m(现场可在每个柱子及两柱中间设置分格缝),保护层浇筑完成后用切割机切宽度为 10mm,深度15mm 的分格缝,缝内用防水油膏密封。②间距≤20m 设置一条完全断开的分格缝,保护层浇筑前埋设聚苯板或挤塑板,缝宽度宜为 30mm,深度40mm,缝内用沥青麻丝填实。工程名称南平至龙岩铁路扩能改造工程站房及相关工程 NLZFSG-I 标段永安南站编号交底日期年 月 日施工单位中铁十二局集团有限公司分项工程名称交底摘要屋面保护层分格缝技术交底页数共 页 , 第 页图 1:四柱雨棚(一、二站台天桥处)分格缝留置位置示意图图 2:五柱雨棚分格缝留置位置示意图工程名称南平至龙岩铁路扩能改造工程站房及相关工程 NLZFSG-I 标段永安南站编号交底日期年 月 日施工单位中铁十二局集团有限公司分项工程名称交底摘要屋面保护层分格缝技术交底页数共 页 , 第 页图 3:六柱雨棚分格缝留置位置示意图2、分格条的制作:分格缝宽度为 30mm,现场分格条采纳聚苯板条或者挤塑板条 30mm。3、分格条...
