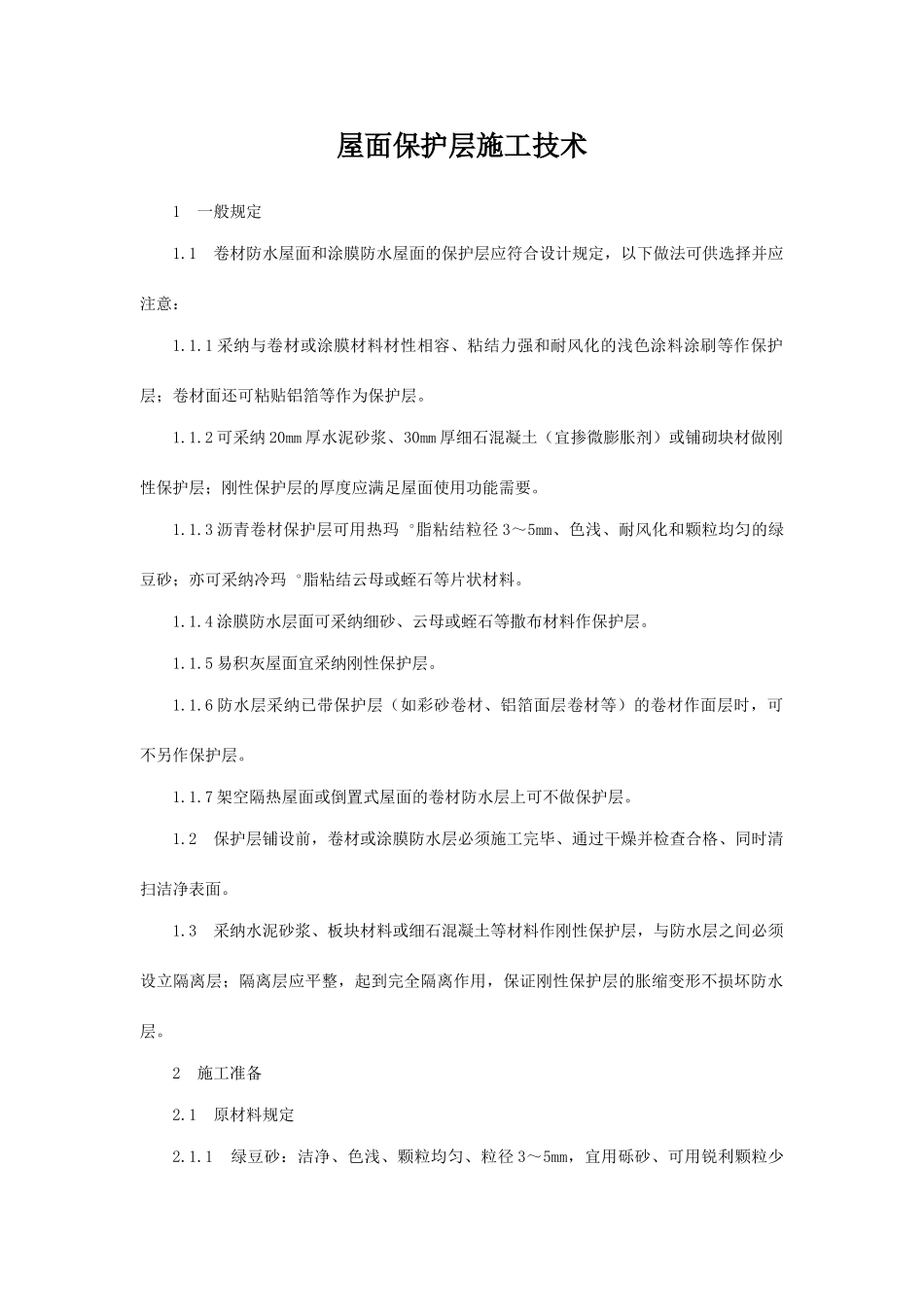

屋面保护层施工技术

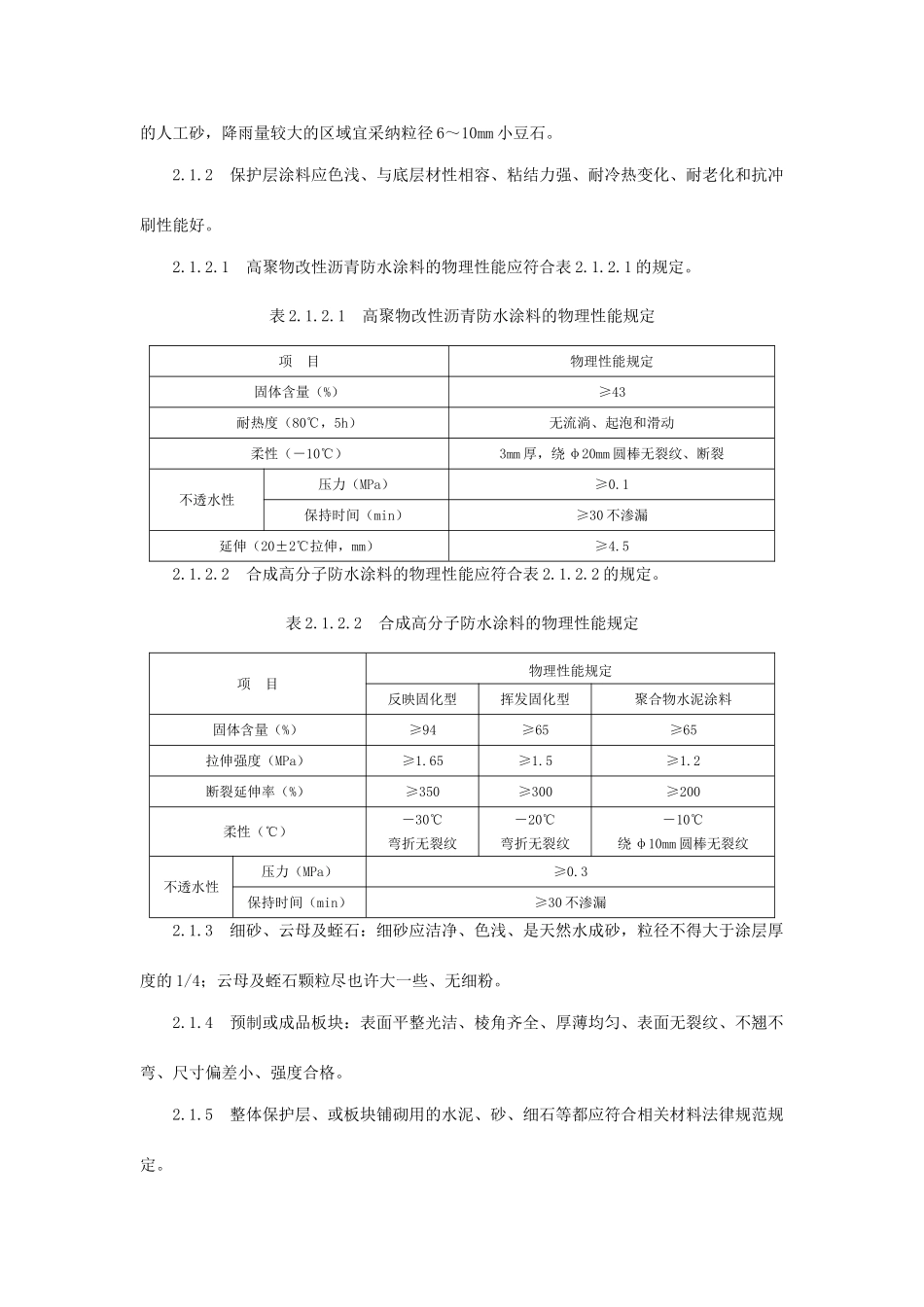

屋面保护层施工技术1 一般规定1.1 卷材防水屋面和涂膜防水屋面的保护层应符合设计规定，以下做法可供选择并应注意：1.1.1 采纳与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。1.1.2 可采纳 20mm 厚水泥砂浆、30mm 厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。1.1.3 沥青卷材保护层可用热玛脂粘结粒径3～5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采纳冷玛脂粘结云母或蛭石等片状材料。1.1.4 涂膜防水层面可采纳细砂、云母或蛭石等撒布材料作保护层。1.1.5 易积灰屋面宜采纳刚性保护层。1.1.6 防水层采纳已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。1.1.7 架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。1.2 保护层铺设前，卷材或涂膜防水层必须施工完毕、通过干燥并检查合格、同时清扫洁净表面。1.3 采纳水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设立隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。2 施工准备2.1 原材料规定2.1.1 绿豆砂：洁净、色浅、颗粒均匀、粒径 3～5mm，宜用砾砂、可用锐利颗粒少的人工砂，降雨量较大的区域宜采纳粒径 6～10mm 小豆石。2.1.2 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。2.1.2.1 高聚物改性沥青防水涂料的物理性能应符合表 2.1.2.1 的规定。表 2.1.2.1 高聚物改性沥青防水涂料的物理性能规定项 目物理性能规定固体含量（%）≥43耐热度（80℃，5h）无流淌、起泡和滑动柔性（－10℃）3mm 厚，绕 φ20mm 圆棒无裂纹、断裂不透水性压力（MPa）≥0.1保持时间（min）≥30 不渗漏延伸（20±2℃拉伸，mm）≥4.52.1.2.2 合成高分子防水涂料的物理性能应符合表 2.1.2.2 的规定。表 2.1.2.2 合成高分子防水涂料的物理性能规定项 目物理性能规定反映固化型挥发固化型聚合物水泥涂料固体含量（%）≥94≥65≥65拉伸强度（MPa）≥1.65≥1.5≥1.2断裂延伸率（%）≥350≥300≥200柔性（℃）－30℃弯折无裂纹－20℃弯折无裂纹－10℃绕 φ10mm 圆棒无裂纹不透水性压力（MPa）≥0.3保持时间（min）≥30 不渗漏2.1.3 细砂、云母及蛭石：细砂应洁净、色浅、是天然水成砂，粒径不得大于涂层厚度的 1/4；云母及蛭石颗粒尽也许...
