屋面檩条施工方案

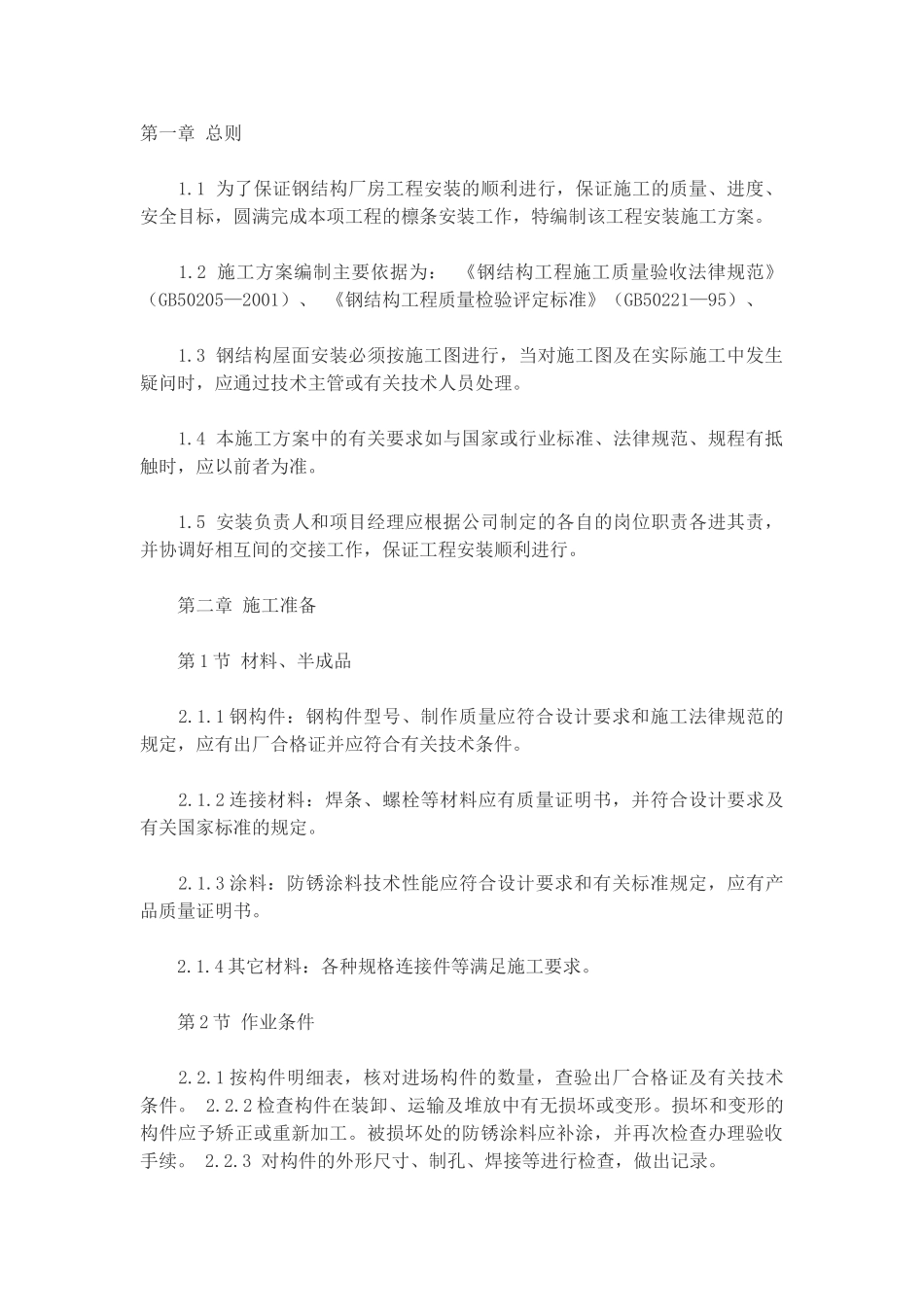

第一章 总则 1.1 为了保证钢结构厂房工程安装的顺利进行，保证施工的质量、进度、安全目标，圆满完成本项工程的檩条安装工作，特编制该工程安装施工方案。 1.2 施工方案编制主要依据为： 《钢结构工程施工质量验收法律规范》（GB50205—2001）、 《钢结构工程质量检验评定标准》（GB50221—95）、 1.3 钢结构屋面安装必须按施工图进行，当对施工图及在实际施工中发生疑问时，应通过技术主管或有关技术人员处理。 1.4 本施工方案中的有关要求如与国家或行业标准、法律规范、规程有抵触时，应以前者为准。 1.5 安装负责人和项目经理应根据公司制定的各自的岗位职责各进其责，并协调好相互间的交接工作，保证工程安装顺利进行。 第二章 施工准备 第 1 节 材料、半成品 2.1.1 钢构件：钢构件型号、制作质量应符合设计要求和施工法律规范的规定，应有出厂合格证并应符合有关技术条件。 2.1.2 连接材料：焊条、螺栓等材料应有质量证明书，并符合设计要求及有关国家标准的规定。 2.1.3 涂料：防锈涂料技术性能应符合设计要求和有关标准规定，应有产品质量证明书。 2.1.4 其它材料：各种规格连接件等满足施工要求。 第 2 节 作业条件 2.2.1 按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术条件。 2.2.2 检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被损坏处的防锈涂料应补涂，并再次检查办理验收手续。 2.2.3 对构件的外形尺寸、制孔、焊接等进行检查，做出记录。 2.2.4 钢结构构件应按安装程序成套供应，现场堆放场地能满足现场顺序安装及起重设备进退场地的需要。 2.2.5 钢构件分类堆放，刚度较大的构件可以铺设垫木水平堆放。多层叠放时垫木应在一条垂线上。 2.2.6 编制钢结构安装施工方案，经审批后向施工队技术交底。 2.2.7 检查安装支承面及预埋件，取得确认合格的验收资料。 第三章 安装工艺 第 1 节 檩条类型 3.1.1 檩条形式一般为 c 形或 z 形，冷弯薄壁型钢的冷加工成型过程 如图所示 第 2 节 檩条分类 3.2.1 门式钢架所用到的檩条一般有屋面檩条，墙面檩条，风机洞口檩条，门窗檩条，雨棚檩条，女儿墙檩条，天窗架檩条等。 第 3 节 屋面檩条系统安装 3.3.1 檩条安装应在钢性支承(系件)、水平支承、柱间支承安装完毕，且钢结构主体调校完毕后进行。 3.3.2 檩托的焊接应在钢梁上按图示尺寸划线，檩托按线焊接固定。...
