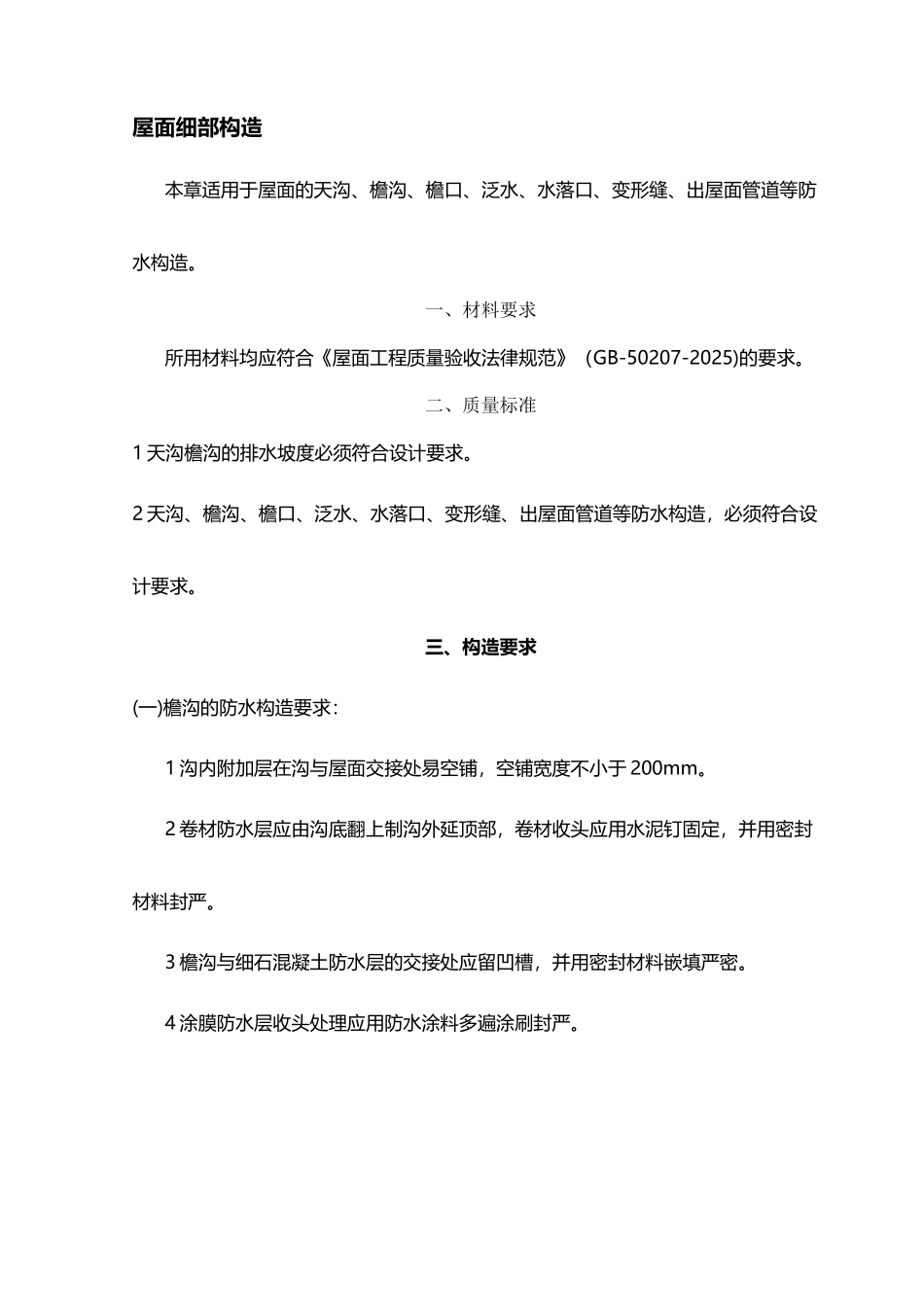

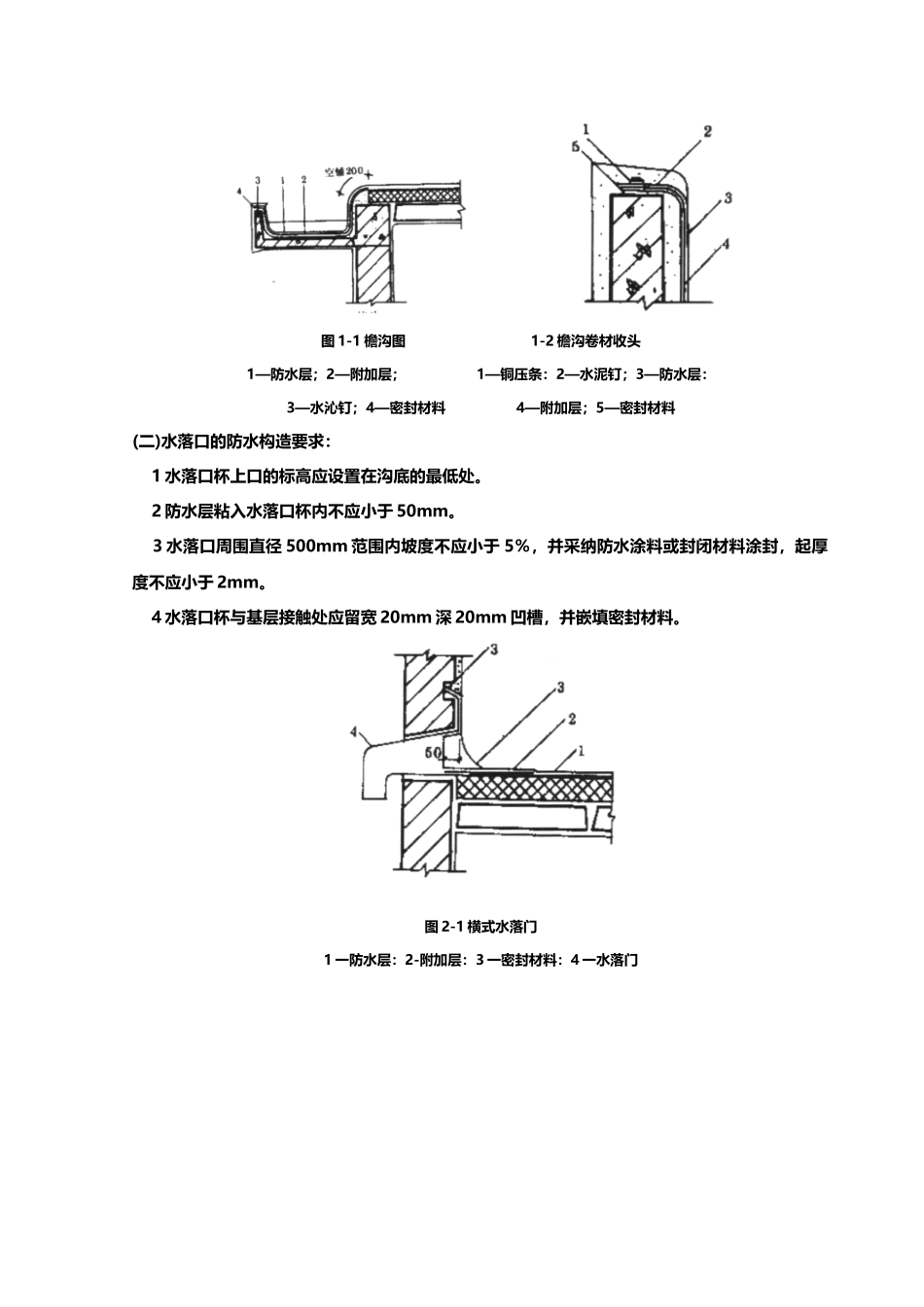

屋面细部构造技术交底(3页)Good is good, but better carries it.精益求精，善益求善。屋面细部构造本章适用于屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造。一、材料要求所用材料均应符合《屋面工程质量验收法律规范》（GB-50207-2025)的要求。二、质量标准1 天沟檐沟的排水坡度必须符合设计要求。2 天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造，必须符合设计要求。三、构造要求(一)檐沟的防水构造要求：1 沟内附加层在沟与屋面交接处易空铺，空铺宽度不小于 200mm。2 卷材防水层应由沟底翻上制沟外延顶部，卷材收头应用水泥钉固定，并用密封材料封严。3 檐沟与细石混凝土防水层的交接处应留凹槽，并用密封材料嵌填严密。4 涂膜防水层收头处理应用防水涂料多遍涂刷封严。图 1-1 檐沟图 1-2 檐沟卷材收头1—防水层；2—附加层； 1—铜压条：2—水泥钉；3—防水层：3—水沁钉；4—密封材料 4—附加层；5—密封材料(二)水落口的防水构造要求： 1 水落口杯上口的标高应设置在沟底的最低处。 2 防水层粘入水落口杯内不应小于 50mm。 3 水落口周围直径 500mm 范围内坡度不应小于 5％，并采纳防水涂料或封闭材料涂封，起厚度不应小于 2mm。 4 水落口杯与基层接触处应留宽 20mm 深 20mm 凹槽，并嵌填密封材料。图 2-1 横式水落门1 一防水层：2-附加层：3 一密封材料：4 一水落门图 2-2 直式水落口1 一防水层；2—附加层；3 一密封材料；4 一水落口杯(三)变形缝的防水构造要求： 1 变形缝的泛水高度不应小于 250mm。 2 防水层应铺粘道变形缝两侧砌体的上部。 3 变形缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖。 4 变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应嵌填密封材料。图 3-1 变形缝防水构造1—衬寸垫材料；2—卷材封盖；3—防水层；4—附加层；5—沥青麻丝；6—水泥砂浆；7—混凝土盖板图 3-2 高低跨变形缝l-密封材料;2-金属或高分子盖板;3-防水层;4-金属压条钉子固定 1/3B.(四)出屋面管道的防水构造要求：1 管道根部直径 500 mm》】、》]"—《*|;/·*…、【'【?…,~、(*￥~-#
