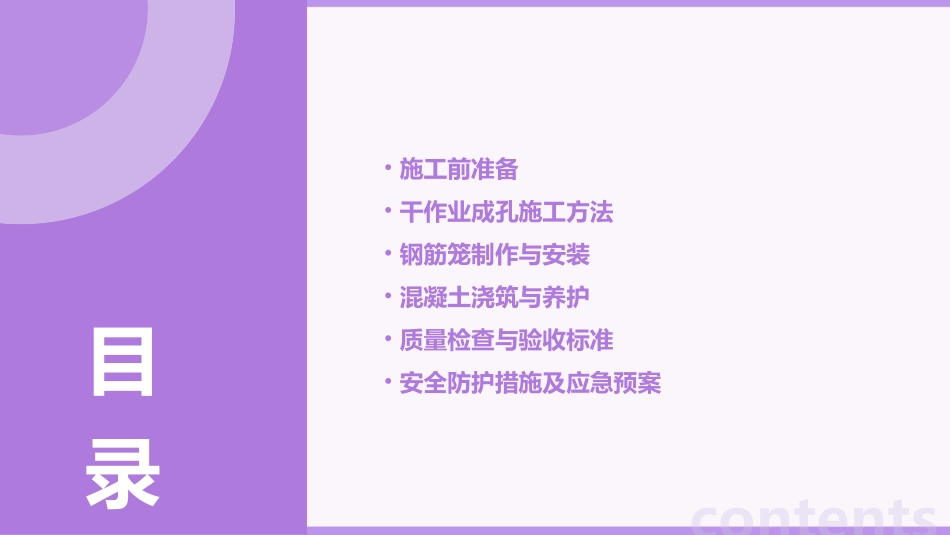

干作业成孔灌注桩施工方案资料大全•施工前准备•干作业成孔施工方法•钢筋笼制作与安装•混凝土浇筑与养护•质量检查与验收标准•安全防护措施及应急预案contents目录01施工前准备收集场地岩土工程勘察报告，了解土层分布、地下水位、地质构造等；对场地进行详细的踏勘，了解地形、地貌、交通等情况；收集邻近建筑物、构筑物、地下管线等资料，分析其对施工的影响。地质勘察与资料收集组织技术人员熟悉施工图纸，了解设计意图和工程特点；会同设计、监理等单位进行图纸会审，解决图纸中存在的问题；做好技术交底工作，将施工要点、难点、质量控制点等向施工人员进行详细讲解。施工图纸会审及技术交底对机械设备进行检查和调试，确保其性能良好、安全可靠；根据施工进度计划，合理安排机械设备的进出场时间。根据工程特点和施工要求，选择合适的成孔机械和配套设备；施工机械设备选型与配置根据施工需要，合理布置施工场地，设置临时设施如办公用房、仓库、加工场等；做好场地排水措施，确保施工场地干燥；搭设临时用电线路和照明设施，满足施工用电需求。施工现场布置及临时设施搭建02干作业成孔施工方法123适用于地下水位以上的黏性土、粉土、人工填土地基。适用范围将钻杆置于桩位，利用动力钻动钻杆，钻头上的螺旋叶片旋转削土，土块随螺旋叶片上升排出孔口。施工要点成孔质量好，效率高，成本低。优势螺旋钻机干作业成孔03优势钻孔效率高，质量好。01适用范围适用于黏性土、粉土、砂土和含少量卵石的土层。02施工要点潜水钻机是一种旋转式钻孔机，其防水电机变速器和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。潜水钻机干作业成孔适用范围适用于地下水位以上的一般黏性土、粉土、黄土、人工填土。施工要点洛阳铲是一种半机械化的成孔工具，用人力或卷扬机提升及下落洛阳铲铲头，利用洛阳铲铲头自重及下落冲力切削土层。优势操作简便，成本低。洛阳铲成孔人工挖孔适用于无地下水或地下水较少的黏土、粉质黏土、含少量砂、卵石的黏土层。施工要点人工挖孔桩系采用人工挖土成孔，浇筑混凝土成桩。人工挖孔桩的直径(不含护壁)不得小于0.8m，且不应大于2.5m；桩长不宜大于30m。优势施工方便、速度较快、不需要大型机械设备，比木桩、混凝土打入桩抗震能力强，造价比冲锥冲孔、冲击锥冲孔、冲击钻机冲孔、回旋钻机钻孔、沉井基础节省。适用范围03钢筋笼制作与安装钢筋原材料应符合国家相关标准，具有出厂合格证和材质报告单。对进场的钢筋按规格、型号、批次进行分类堆放，并做好标识。钢筋加工前应进行除锈、调直处理，确保钢筋表面洁净。钢筋原材料验收及加工钢筋笼主筋间距、箍筋间距、直径等应符合设计要求。加强筋与主筋应焊接牢固，确保钢筋笼的整体刚度。钢筋笼长度应根据桩长和设计要求进行确定，并预留一定长度的搭接接头。钢筋笼制作技术要求钢筋笼运输与现场堆放钢筋笼运输过程中应采取防止变形的措施，如设置支撑架等。现场堆放时应选择平整的场地，按规格、型号分类堆放，并做好标识。堆放高度不宜过高，以免发生倒塌或变形。钢筋笼安装定位方法在桩孔口设置定位架，确保钢筋笼的垂直度和定位准确。吊装过程中应缓慢、平稳，避免碰撞孔壁或造成钢筋笼变形。采用吊装设备进行吊装，注意吊点的选择和吊索的牢固性。安装完成后进行检查，确保钢筋笼的位置和标高符合设计要求。04混凝土浇筑与养护强度等级根据设计要求，选择相应强度等级的商品混凝土，确保满足桩身承载力要求。坍落度根据施工工艺和孔深要求，选择合适的坍落度，确保混凝土在浇筑过程中具有良好的流动性和密实性。耐久性选用耐久性好的商品混凝土，以提高桩身的使用寿命。商品混凝土选用标准混凝土灌注通过导管连续灌注混凝土，保持导管内混凝土面始终高于孔内水位，防止泥浆混入混凝土中。导管提升随着混凝土的灌注，逐渐提升导管，保持导管底部在混凝土中的埋深不小于1m，确保混凝土的密实性。导管安装在孔口设置导管，导管底部距离孔底300~500mm，确保混凝土能够顺利流入孔底。导管法水下混凝土浇筑工艺降低原材料温度选用低温水泥、砂、石等原材料，降低混凝土拌合物的温度。控制浇筑...
