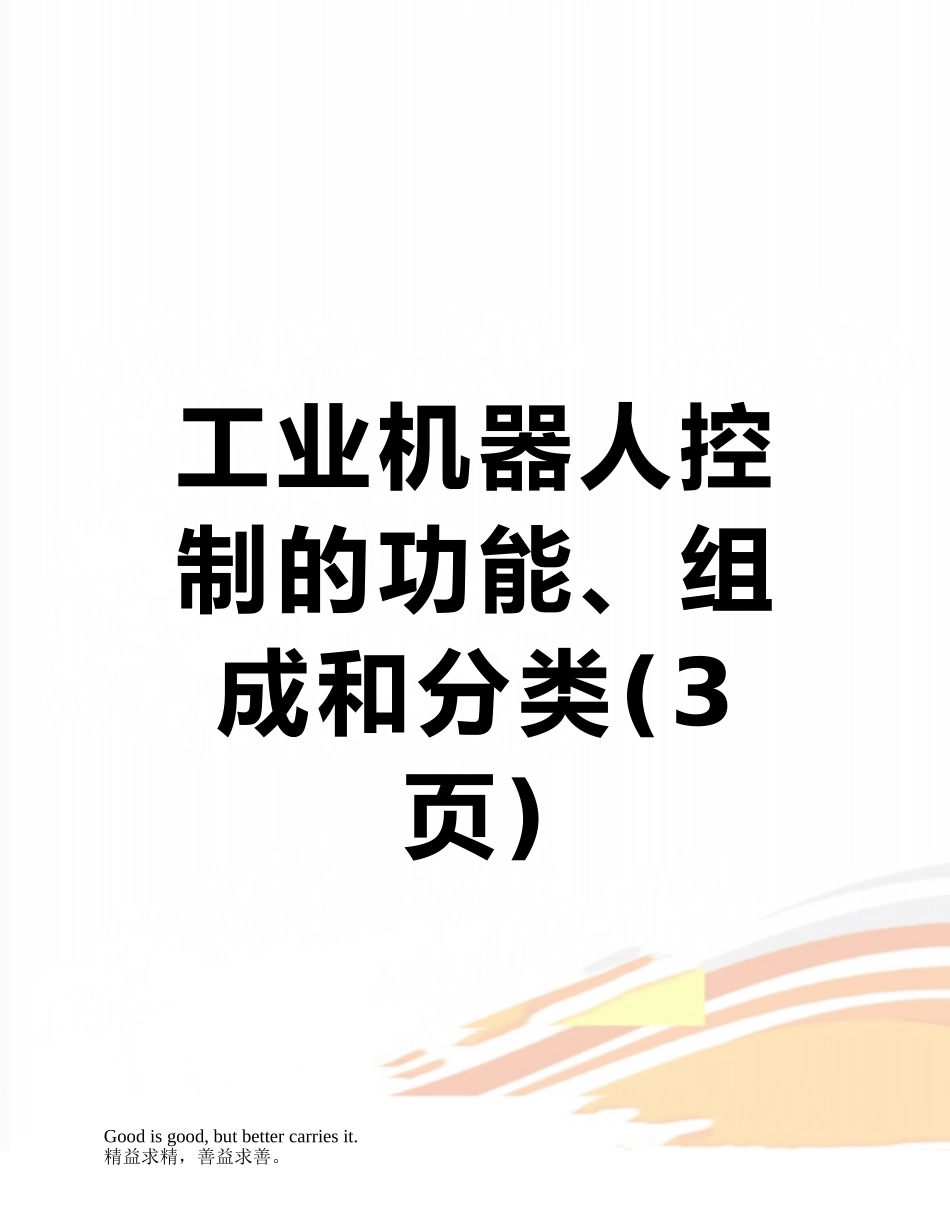

工业机器人控制的功能、组成和分类(3页)Good is good, but better carries it.精益求精，善益求善。1. 对控制系统的一般要求 机器人控制系统是机器人的重要组成部分，用于对操作机的控制，以完成特定的工作任务，其基本功能如下： ·记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。 ·示教功能：离线编程，在线示教，间接示教。在线示教包括示教盒和导引示教两种。 ·与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。 ·坐标设置功能：有关节、绝对、工具、用户自定义四种坐标系。 ·人机接口：示教盒、操作面板、显示屏。 ·接口：位置检测、视觉、触觉、力觉等。 ·位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。 ·故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。 2．机器人控制系统的组成（图 1） （1）控制计算机 控制系统的调度指挥机构。一般为微型机、微处理器有 32 位、64 位等，如奔腾系列CPU 以及其他类型 CPU。 （2）示教盒 示教机器人的工作轨迹和参数设定，以及所有人机交互操作，拥有自己独立的 CPU 以及存储单元，与主计算机之间以串行通信方式实现信息交互。 （3）操作面板 由各种操作按键、状态指示灯构成，只完成基本功能操作。 （4）硬盘和软盘存储存 储机器人工作程序的外围存储器。 （5）数字和模拟量输入输出 各种状态和控制命令的输入或输出。 （6）打印机接口 记录需要输出的各种信息。 （7）传感器接口 用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。 （8）轴控制器 完成机器人各关节位置、速度和加速度控制。 （9）辅助设备控制 用于和机器人配合的辅助设备控制，如手爪变位器等。 （10）通信接口 实现机器人和其他设备的信息交换，一般有串行接口、并行接口等。 （11）网络接口 1）Ethernet 接口：可通过以太网实现数台或单台机器人的直接 PC 通信，数据传输速率高达10Mbit/s，可直接在 PC 上用 windows 库函数进行应用程序编程之后，支持 TCP/IP 通信协议，通过Ethernet 接口将数据及程序装入各个机器人控制器中。 2）Fieldbus 接口：支持多种流行的现场总线规格，如 Device net、AB Remote I/O、Interbus-s、profibus-DP、M-NET 等。 3．机器人控制系统分类 ·程序控制系统：给每一个自由度施加一定规...
