(新版)附着式升降脚手架施工培训课件pptxVIP免费

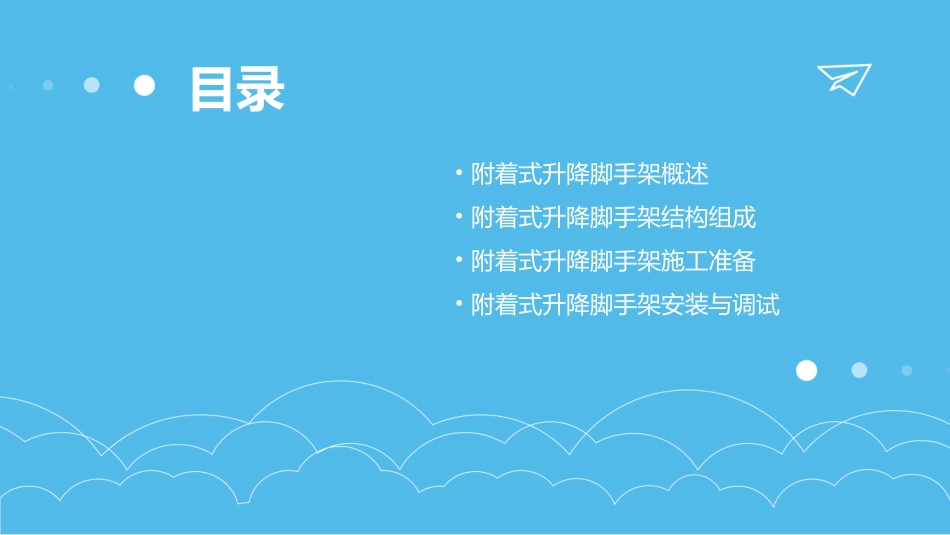

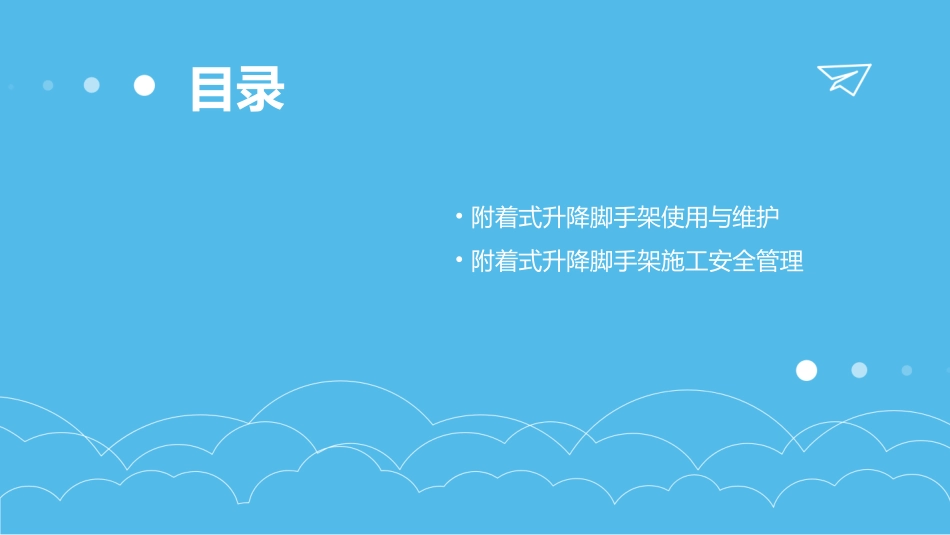

(新版)附着式升降脚手架施工培训课件pptx目录•附着式升降脚手架概述•附着式升降脚手架结构组成•附着式升降脚手架施工准备•附着式升降脚手架安装与调试目录•附着式升降脚手架使用与维护•附着式升降脚手架施工安全管理附着式升降脚手架概述0101定义02特点附着式升降脚手架是一种新型脚手架技术，通过附着在建筑结构上，实现升降运动，为高层建筑施工提供安全、高效的作业平台。结构紧凑、稳定性好、升降速度快、适应性强、安全可靠。定义与特点高层建筑、桥梁、高塔等施工领域，特别适用于外墙装饰、幕墙安装、维修等高空作业。应用领域提高施工效率、降低劳动强度、减少高空坠落事故、节约施工成本。优势应用领域及优势发展历程附着式升降脚手架技术起源于欧洲，经过不断发展和完善，逐渐在全球范围内得到广泛应用。现状目前，国内外众多企业和科研机构都在积极投入研发和生产附着式升降脚手架，推动该技术的不断创新和发展。同时，相关标准和规范也在不断完善，为附着式升降脚手架的安全使用提供了有力保障。发展历程与现状附着式升降脚手架结构组成02承受架体荷载，传递竖向力，通常采用高强度钢管制作。立杆连接立杆，构成架体水平面，提供工作平台。横杆加强架体稳定性，防止侧向倾覆。斜杆铺设在横杆上，供施工人员站立和作业。脚手板架体结构01附着支座连接架体与建筑物，承受架体荷载并传递给建筑物。02防倾装置防止架体在升降或使用过程中发生倾覆。03导轨引导架体升降，保证架体在升降过程中的稳定性和垂直度。附着支撑结构010203提供升降动力，通过链条或钢丝绳连接架体和建筑物。电动葫芦控制电动葫芦的升降动作，实现架体的整体升降。控制系统限制架体的升降高度，防止超出设计范围。限位装置升降系统防止人员或物品从架体上坠落，保障施工安全。安全网设置在架体周边，防止人员或物品从边缘处坠落。防护栏杆设置在架体进出口处，防止人员随意进出架体。安全门监测架体荷载，当荷载超过设计值时发出警报并停止升降动作。荷载限制器安全防护装置附着式升降脚手架施工准备03技术准备熟悉施工图纸了解建筑结构形式、高度、跨度等基本信息，明确附着式升降脚手架的搭设位置和范围。编制施工方案根据工程特点和实际情况，编制附着式升降脚手架的专项施工方案，包括搭设方法、安全措施、验收标准等。技术交底对施工人员进行技术交底，使其了解施工方案、技术要求和验收标准，确保施工质量和安全。根据设计要求选用合适的钢管、扣件、脚手板等材料，确保材料质量符合规范要求。架体材料提升设备安全防护用品选用合适的提升机、钢丝绳、吊钩等提升设备，确保设备的性能和安全可靠性。准备安全网、安全帽、安全带等安全防护用品，确保施工现场人员的安全。030201材料准备配备专职安全生产管理人员，负责附着式升降脚手架的安全管理工作。管理人员配备专业技术人员，负责附着式升降脚手架的技术指导和监督工作。技术人员选用经过培训合格的操作人员，负责附着式升降脚手架的搭设、提升和拆除等操作。操作人员人员准备清理施工现场的杂物和障碍物，确保施工场地平整、干净。场地清理搭建必要的临时设施，如工具房、材料堆场等，方便施工和管理。临时设施搭建设置安全警示标志和临时围挡，确保施工现场的安全和秩序。安全防护措施施工现场准备附着式升降脚手架安装与调试04熟悉图纸，了解安装部位的结构形式、尺寸及技术要求，准备相应的材料、工具和设备。施工准备安装安全防护设施，如安全网、防护栏杆、挡脚板等，确保施工过程中的安全。安全防护设施安装按照图纸要求组装架体，包括立杆、横杆、斜杆、连接件等，确保架体结构稳定。架体组装根据设计要求，在建筑物上安装附着支撑结构，包括连接件、支撑件等，确保架体与建筑物连接牢固。附着支撑结构安装安装升降系统，包括电动葫芦、链条、吊钩等，确保升降系统安全可靠。升降系统安装0201030405安装流程连接件安装连接件是架体与建筑物连接的重要部件，必须按照设计要求正确安装，确保连接牢固。支撑件安装支撑件是架体的重要支撑结构，必须按照设计要求正确安装，确保支撑稳定。电动葫芦安装电动葫芦是升降系统的核心部...
