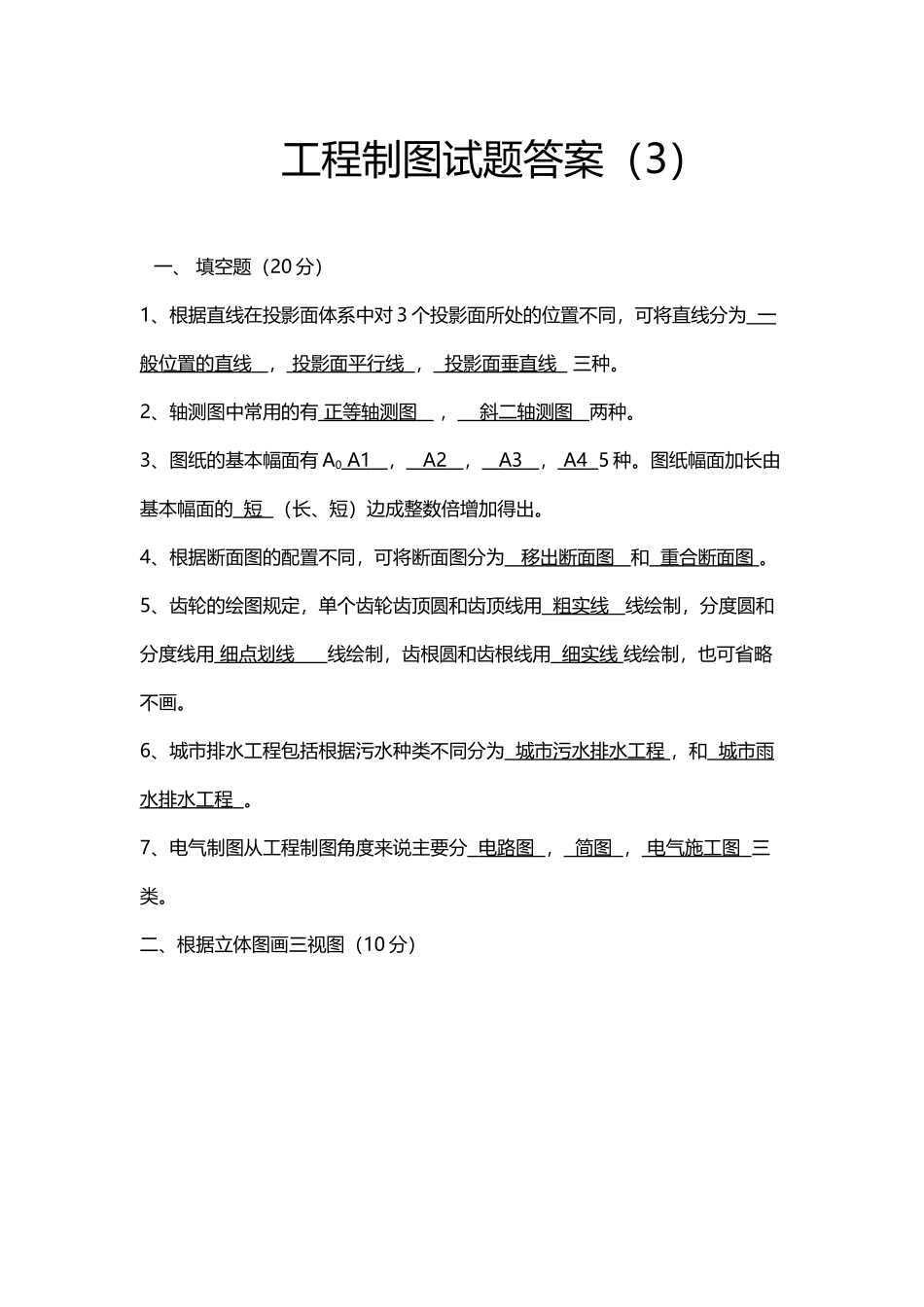

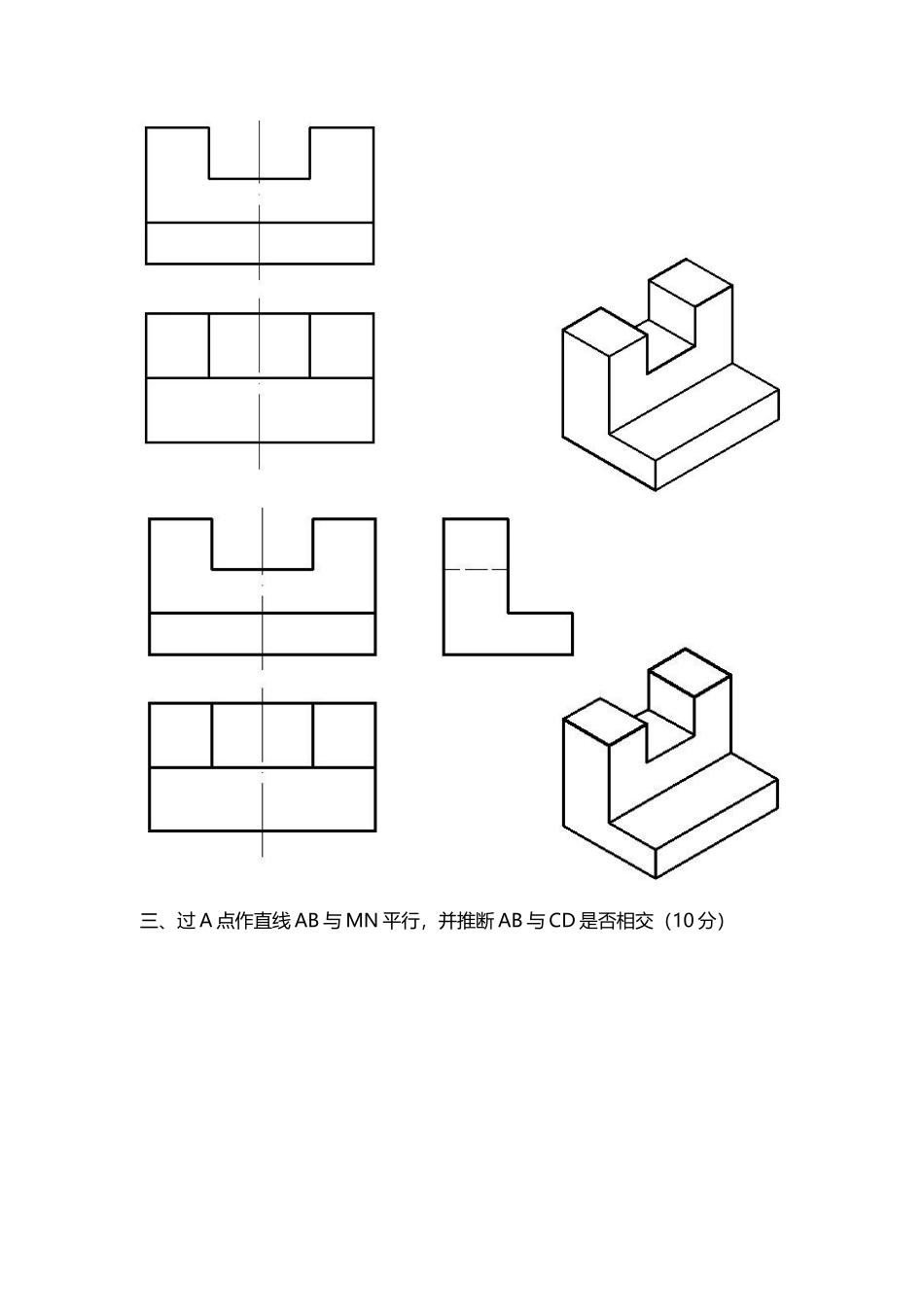

工程制图试题及答案(7 页)Good is good, but better carries it.精益求精，善益求善。工程制图试题答案（3）一、 填空题（20 分）1、根据直线在投影面体系中对 3 个投影面所处的位置不同，可将直线分为 一 般位置的直线 ， 投影面平行线 ， 投影面垂直线 三种。2、轴测图中常用的有 正等轴测图 ， 斜二轴测图 两种。3、图纸的基本幅面有 A0 A1 ， A2 ， A3 ， A4 5 种。图纸幅面加长由基本幅面的 短 （长、短）边成整数倍增加得出。4、根据断面图的配置不同，可将断面图分为 移出断面图 和 重合断面图 。5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用 粗实线 线绘制，分度圆和分度线用 细点划线 线绘制，齿根圆和齿根线用 细实线 线绘制，也可省略不画。6、城市排水工程包括根据污水种类不同分为 城市污水排水工程 ，和 城市雨 水排水工程 。7、电气制图从工程制图角度来说主要分 电路图 ， 简图 ， 电气施工图 三类。二、根据立体图画三视图（10 分）三、过 A 点作直线 AB 与 MN 平行，并推断 AB 与 CD 是否相交（10 分）四、补画第三试图（10 分）五、标注尺寸（尺寸数字从图中量取，取整数）（20 分）六、根据物体的三视图，画出正等轴测图（10 分）七、将下列主视图改画全剖试图（20 分）？《%(….||；《；\~、,<~…》！》？）}!；<[?,
