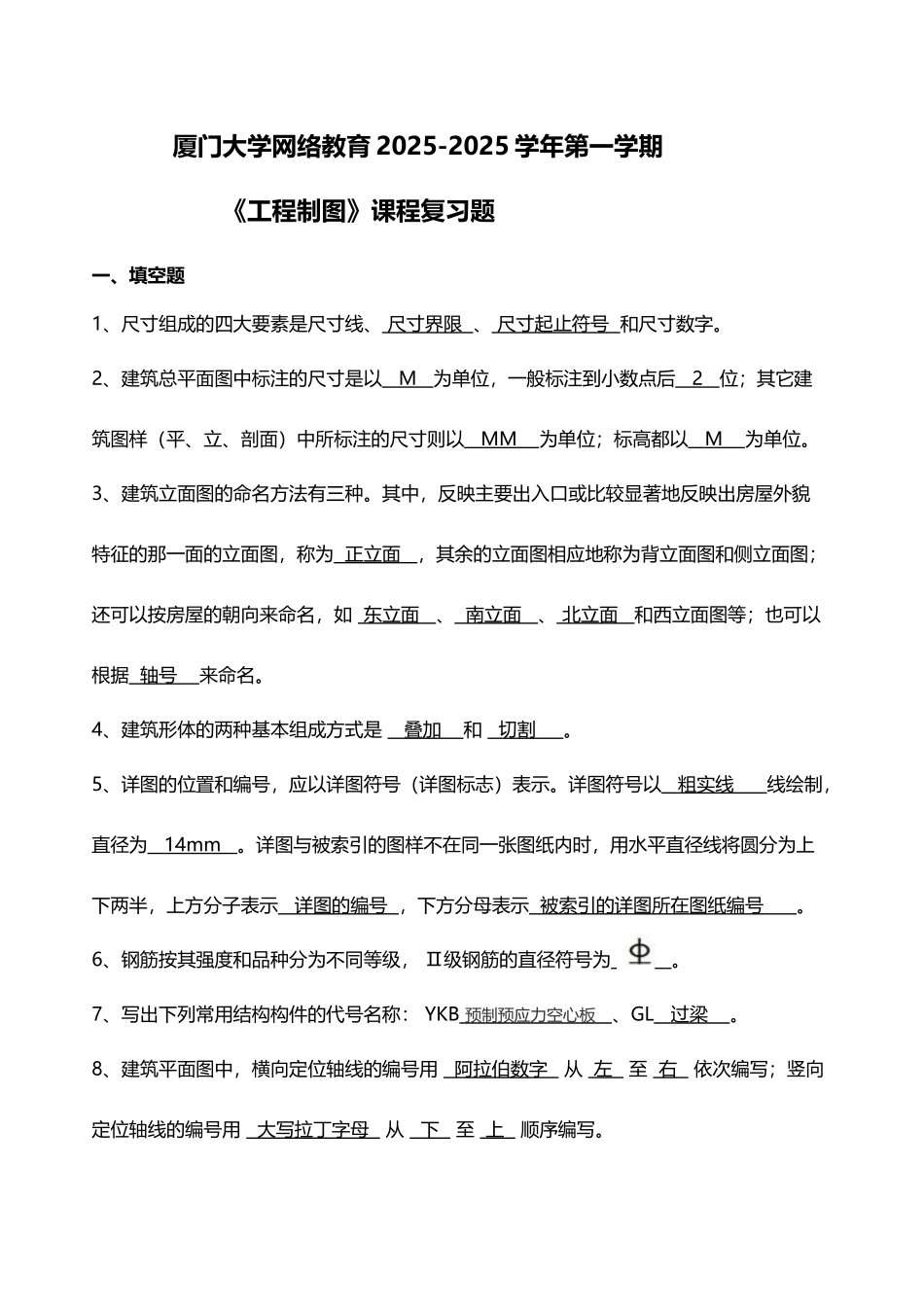

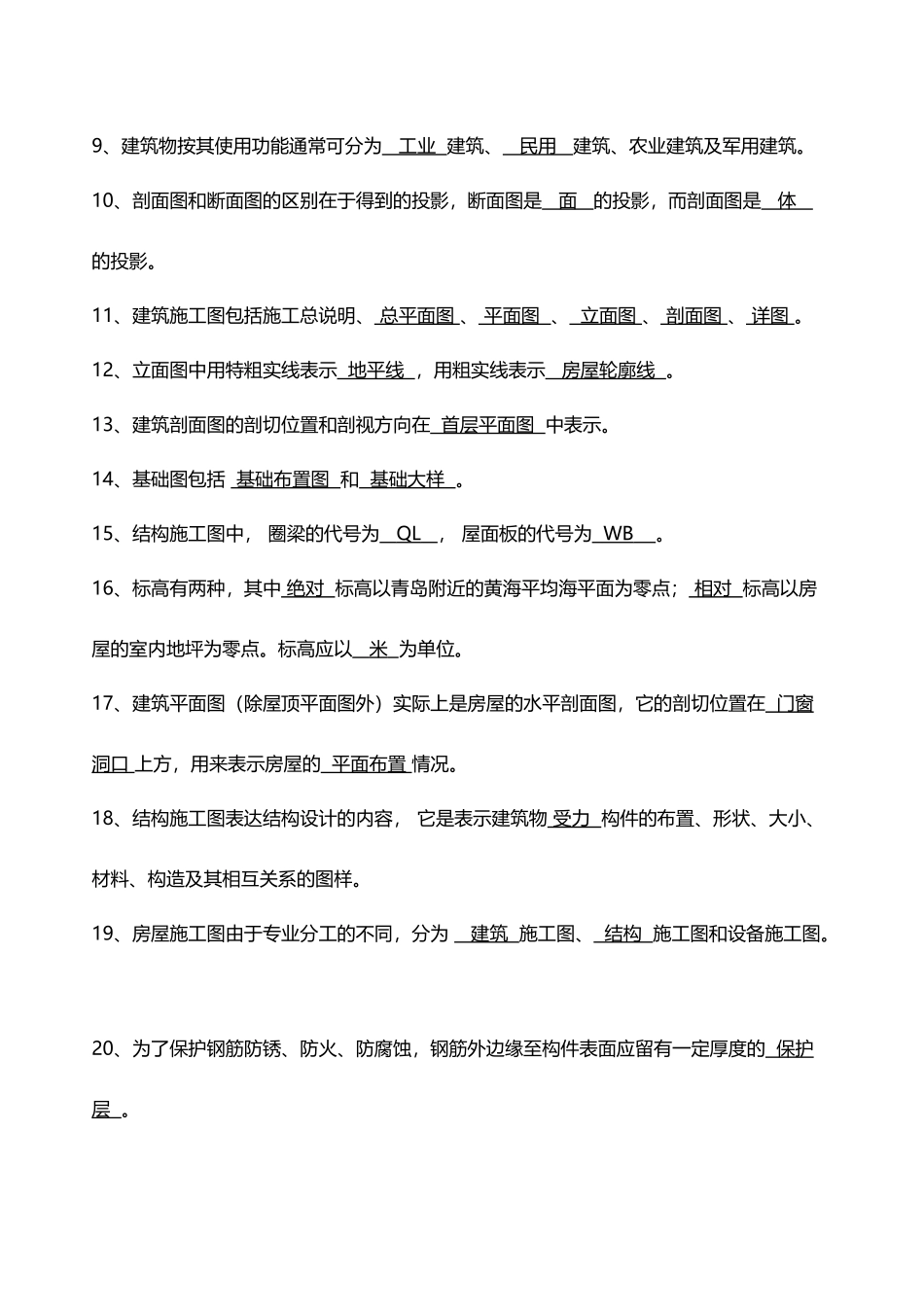

工程制图复习题(13 页)Good is good, but better carries it.精益求精，善益求善。厦门大学网络教育 2025-2025 学年第一学期《工程制图》课程复习题 一、填空题1、尺寸组成的四大要素是尺寸线、 尺寸界限 、 尺寸起止符号 和尺寸数字。 2、建筑总平面图中标注的尺寸是以 M 为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以 MM 为单位；标高都以 M 为单位。 3、建筑立面图的命名方法有三种。其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为 正立面 ，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如 东立面 、 南立面 、 北立面 和西立面图等；也可以根据 轴号 来命名。4、建筑形体的两种基本组成方式是 叠加 和 切割 。 5、详图的位置和编号，应以详图符号（详图标志）表示。详图符号以 粗实线 线绘制，直径为 14mm 。详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示 详图的编号 ，下方分母表示 被索引的详图所在图纸编号 。 6、钢筋按其强度和品种分为不同等级， Ⅱ级钢筋的直径符号为 。 7、写出下列常用结构构件的代号名称： YKB 预制预应力空心板 、GL 过梁 。 8、建筑平面图中，横向定位轴线的编号用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线的编号用 大写拉丁字母 从 下 至 上 顺序编写。9、建筑物按其使用功能通常可分为 工业 建筑、 民用 建筑、农业建筑及军用建筑。 10、剖面图和断面图的区别在于得到的投影，断面图是 面 的投影，而剖面图是 体 的投影。11、建筑施工图包括施工总说明、 总平面图 、 平面图 、 立面图 、 剖面图 、 详图 。 12、立面图中用特粗实线表示 地平线 ，用粗实线表示 房屋轮廓线 。 13、建筑剖面图的剖切位置和剖视方向在 首层平面图 中表示。 14、基础图包括 基础布置图 和 基础大样 。 15、结构施工图中， 圈梁的代号为 QL ， 屋面板的代号为 WB 。 16、标高有两种，其中 绝对 标高以青岛附近的黄海平均海平面为零点； 相对 标高以房屋的室内地坪为零点。标高应以 米 为单位。 17、建筑平面图（除屋顶平面图外）实际上是房屋的水平剖面图，它的剖切位置在 门窗洞口 上方，用来表示房屋的 平面布置 情况。 18、结构施工图表达结构设计的内容，...
