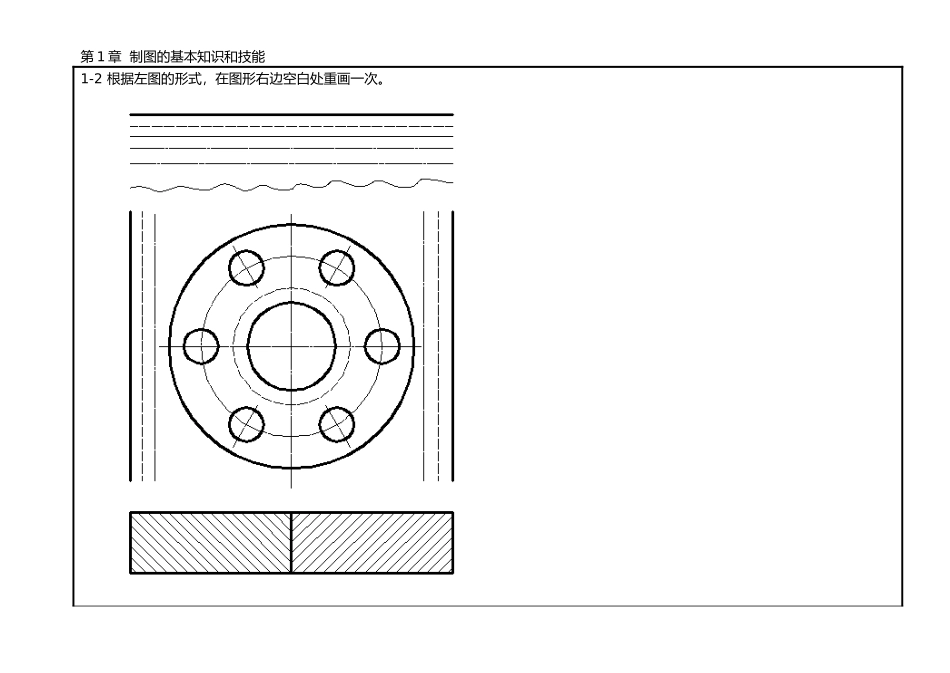

第 1 章 制图的基本知识和技能第 1 章 制图的基本知识和技能1-2 根据左图的形式，在图形右边空白处重画一次

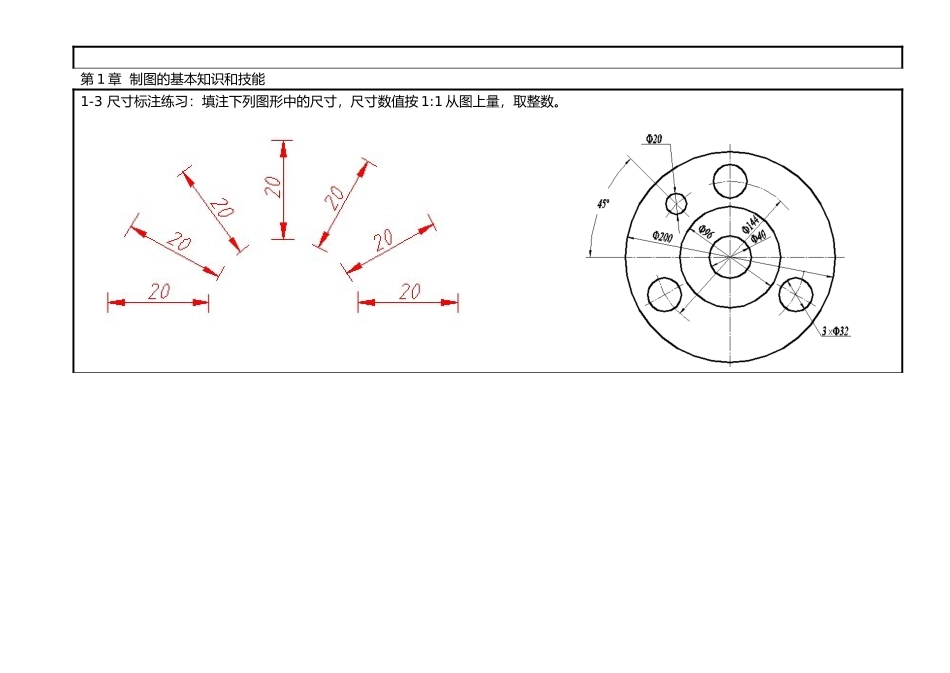

第 1 章 制图的基本知识和技能1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数
1-4 分析下列平面图形并标注尺寸
（尺寸数值按 1:1 从图中量，取整数）（1） （2） 第 1 章 制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注
1-6 按 1:2 的比例画下面的图形
（1）椭圆 （2）1:8 锥度 第 1 章 制图的基本知识和技能1-7 在 A4 图纸上按 1:1 比例画出吊钩的平面图形，图名为：几何作图
第 2 章 投影基础 2-1 根据直观图中各点的位置，画出它们的两面投影图
2-2 已知各点的两面投影，画出它们的第三投影和直观图
2-3 画出 A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图
2-4 已知点 B 在点 A 的左方 35 毫米，在点 A 的前方 10 毫米，在点 A 的 上 方 20 毫 米 处 ； 点 C 与 点 B 同 高 ， 且 点 C 的 坐 标X=Y=Z；点 D 在点 C 的正下方 26 毫米处，试画出各点的三面投影图
第 2 章 投影基础2-5 已知点 A 的两面投影，点 B 在点 A 的左方 20 毫米，前方 15毫米，上方 10 毫米处，求线段 AB 的三面投影
2-6 已知点 A，作正平线 AB 的三面投影，使 AB=20 毫米，α=450，（点 B 在点 A 的右侧）
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置
（1） （2） （3） （4） AB 是___水平__线 CD 是__正平__线 EF 是__侧垂___线 GH 是_一般位置_线第 2 章 投影基础2-8 根据已知条件完成直
