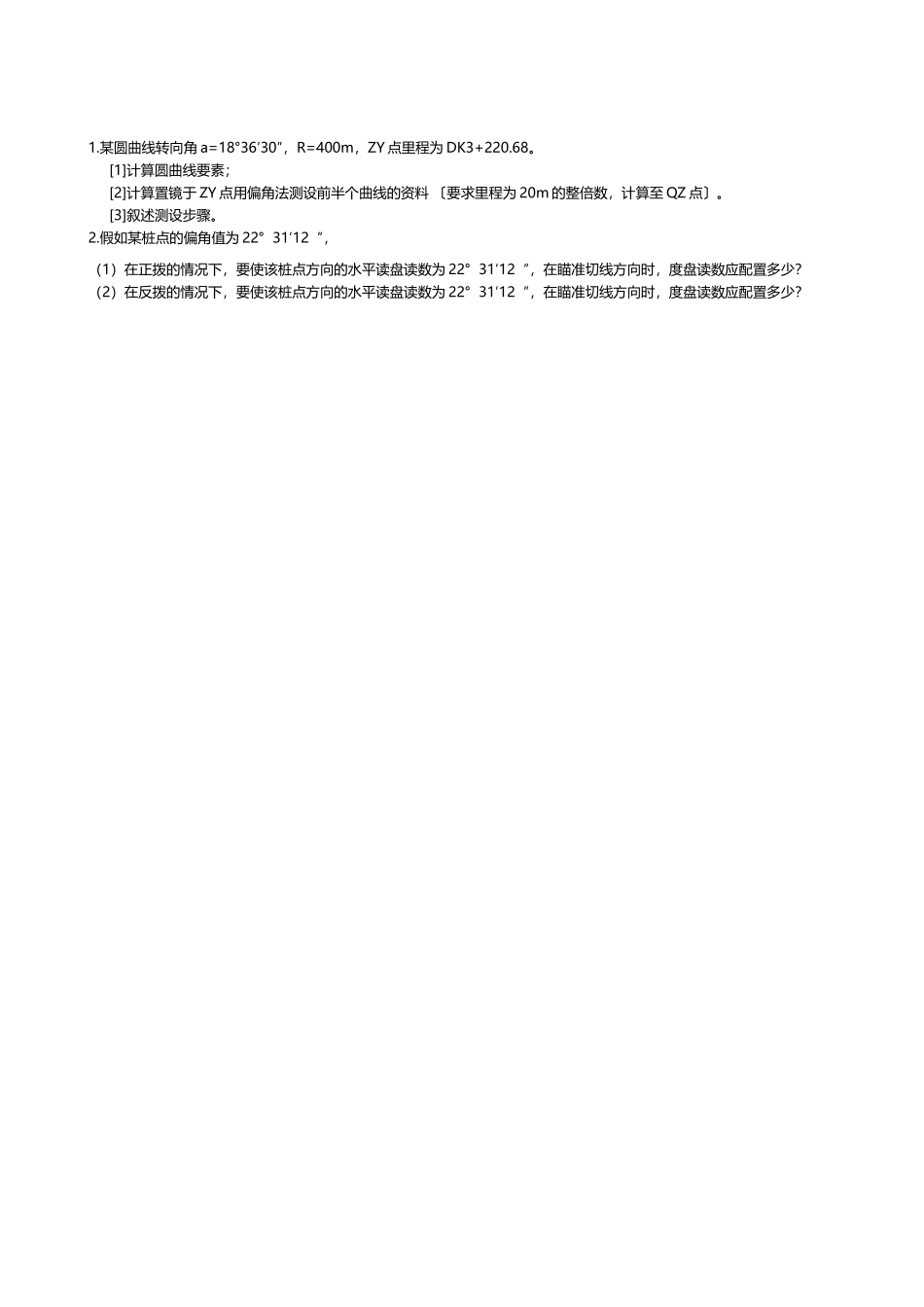

工程测量中桩计算复习题及答案(小丫)(2页)Good is good, but better carries it.精益求精，善益求善。1.某圆曲线转向角 a=18°36′30″，R=400m，ZY 点里程为 DK3+220.68。[1]计算圆曲线要素；[2]计算置镜于 ZY 点用偏角法测设前半个曲线的资料 〔要求里程为 20m 的整倍数，计算至 QZ 点〕。 [3]叙述测设步骤。2.假如某桩点的偏角值为 22° 31′12 ″，（1）在正拨的情况下，要使该桩点方向的水平读盘读数为 22° 31′12 ″，在瞄准切线方向时，度盘读数应配置多少？（2）在反拨的情况下，要使该桩点方向的水平读盘读数为 22° 31′12 ″，在瞄准切线方向时，度盘读数应配置多少？1主点里程计算：偏角计算资料：里程间距 m曲线长 m偏角备注ZY 3+220.68000°00′00″置镜点3+240.0019.3219.321°23′01″3+260.0020.0039.322°48′58″3+280.0020.0059.324°14′55″QZ 3+285.645.6464.964°39′08″检核测设步骤：在交点置镜，照准第一切线方向量 65.53m 得 ZY 点，照准第二切线方向量 65.53m 得 YZ 点，并拨角[90°-α/2] =80°41′45″,量 5.33m 得 QZ 点。置镜于 ZY 点，照准 JD，度盘盘左对准 0°00′00″，拨 1°23′01″，自 ZY 点沿视线方向量 19.32m 得 1 点，拨2°48′58″，由 1 点量 20m 与视线相交得 2 点，依次测至 QZ 点。2 .（1) 在正拨的情况下，要使该桩点方向的水平读盘读数为 22° 31′12 ″，在瞄准切线方向时，度盘读数应配置 0° 0′00 ″；（2）在反拨的情况下，要使该桩点方向的水平读盘读数为 22° 31′12 ″，在瞄准切线方向时，度盘读数应配置45° 2′24 ″。—~&)—?；【<·[.。")《）\(|`)—、！~?）(》
