工程测量施工方案

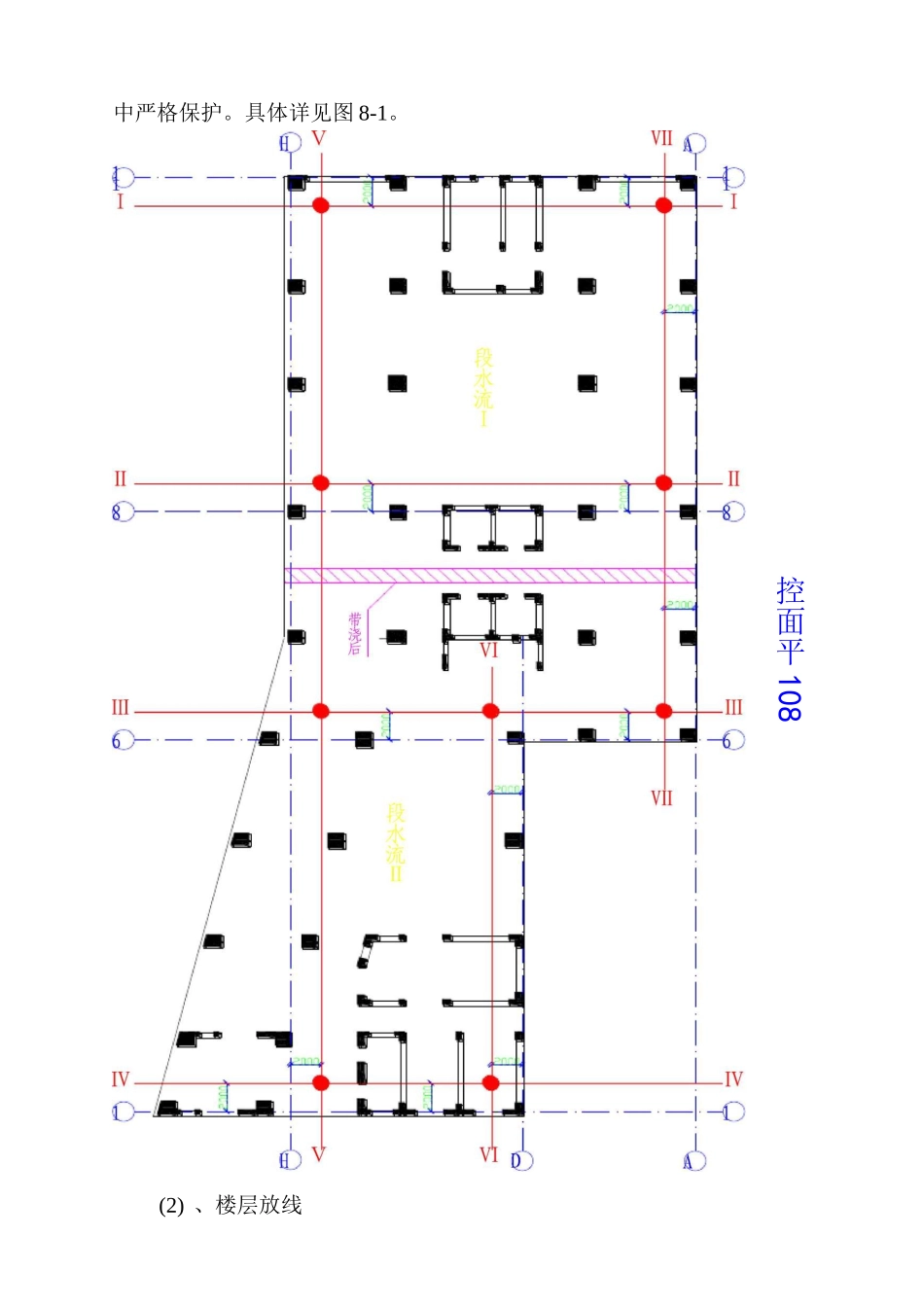

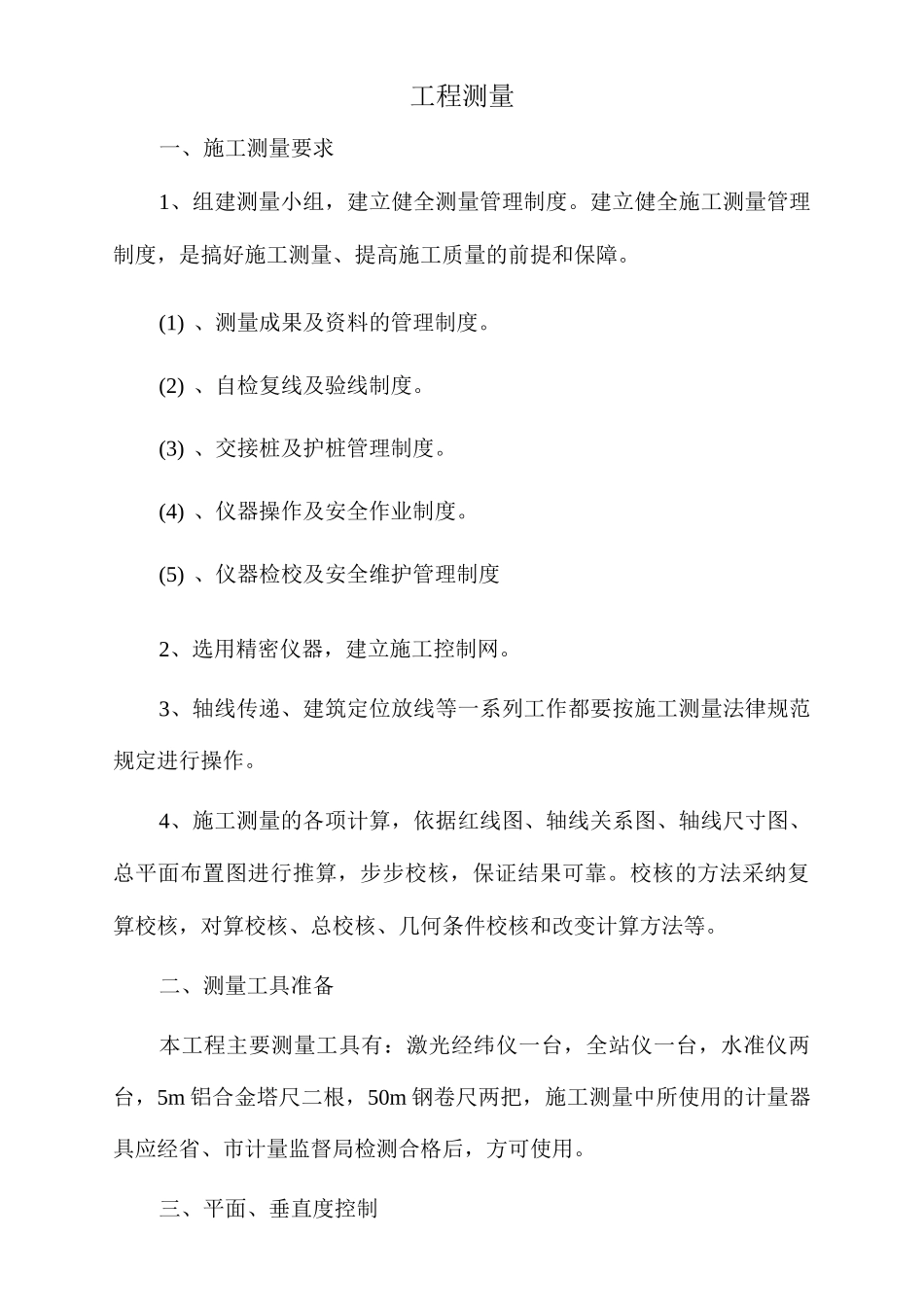

工程测量一、施工测量要求1、组建测量小组，建立健全测量管理制度。建立健全施工测量管理制度，是搞好施工测量、提高施工质量的前提和保障。(1) 、测量成果及资料的管理制度。(2) 、自检复线及验线制度。(3) 、交接桩及护桩管理制度。(4) 、仪器操作及安全作业制度。(5) 、仪器检校及安全维护管理制度2、选用精密仪器，建立施工控制网。3、轴线传递、建筑定位放线等一系列工作都要按施工测量法律规范规定进行操作。4、施工测量的各项计算，依据红线图、轴线关系图、轴线尺寸图、总平面布置图进行推算，步步校核，保证结果可靠。校核的方法采纳复算校核，对算校核、总校核、几何条件校核和改变计算方法等。二、测量工具准备本工程主要测量工具有：激光经纬仪一台，全站仪一台，水准仪两台，5m 铝合金塔尺二根，50m 钢卷尺两把，施工测量中所使用的计量器具应经省、市计量监督局检测合格后，方可使用。三、平面、垂直度控制1、基础平面控制本工程平面测量控制采纳内外相结合的方法。首先以总平面图提供的定位坐标点，确定建筑物轴线，建立“井”字形方格控制网，并根据各轴线间尺寸关系，确定其余轴线，将各轴线向外作引桩，建立建筑平面测量控制网。采纳双仪投点法，根据已确定的平面控制网对基础平面进行轴线控制需二次测设：第一次在基础垫层施工完成后，定出主要轴线，以控制基础边线及墙柱插筋位置；第二次在地下室施工完成后，定出主要轴线控制地上墙体平面位置。2、主体结构平面及垂直度控制采纳激光经纬仪内控法，保证建筑物的平面轴线尺寸与立面垂直度，垂直度的精度达到 17mm/1m 以内。(1) 、楼层放线基点设置地下一层顶板砼浇筑后， 在 Q〜@/Q〜Q 轴、Q〜Q/Q〜Q 轴处分别距 Q、Q、Q 轴线 2m 处、Q〜Q/Q〜Q 轴、Q〜Q/Q〜Q 轴处分别距Q、Q、Q 轴线 2m 处及Q〜@/。〜2/D 轴、Q〜Q/Q〜Q 轴处分别距 Q、9、Q 轴线 2m 处预埋 10mm 厚 1 x 1mm 钢板。通过平面控制网进行地面层放线时，将以上位置点标出，复核无误后，用电钻钻出一直径 1mm 的小孔，灌注红油漆。作为主体结构楼层平面放线基点，施工中严格保护。具体详见图 8-1。(2) 、楼层放线控面平108各楼层施工中，在楼层放线基点各点相应位置留出 1 x 1mm 预留孔，将各点分别投影至相应楼层，各施工段以激光经纬仪投影的各点为放线基点，用经纬仪配合钢尺实施楼层平面放线。(3) 、高程控制以业主提供场区内的高程为水准基点，用水准仪引至施工场...
